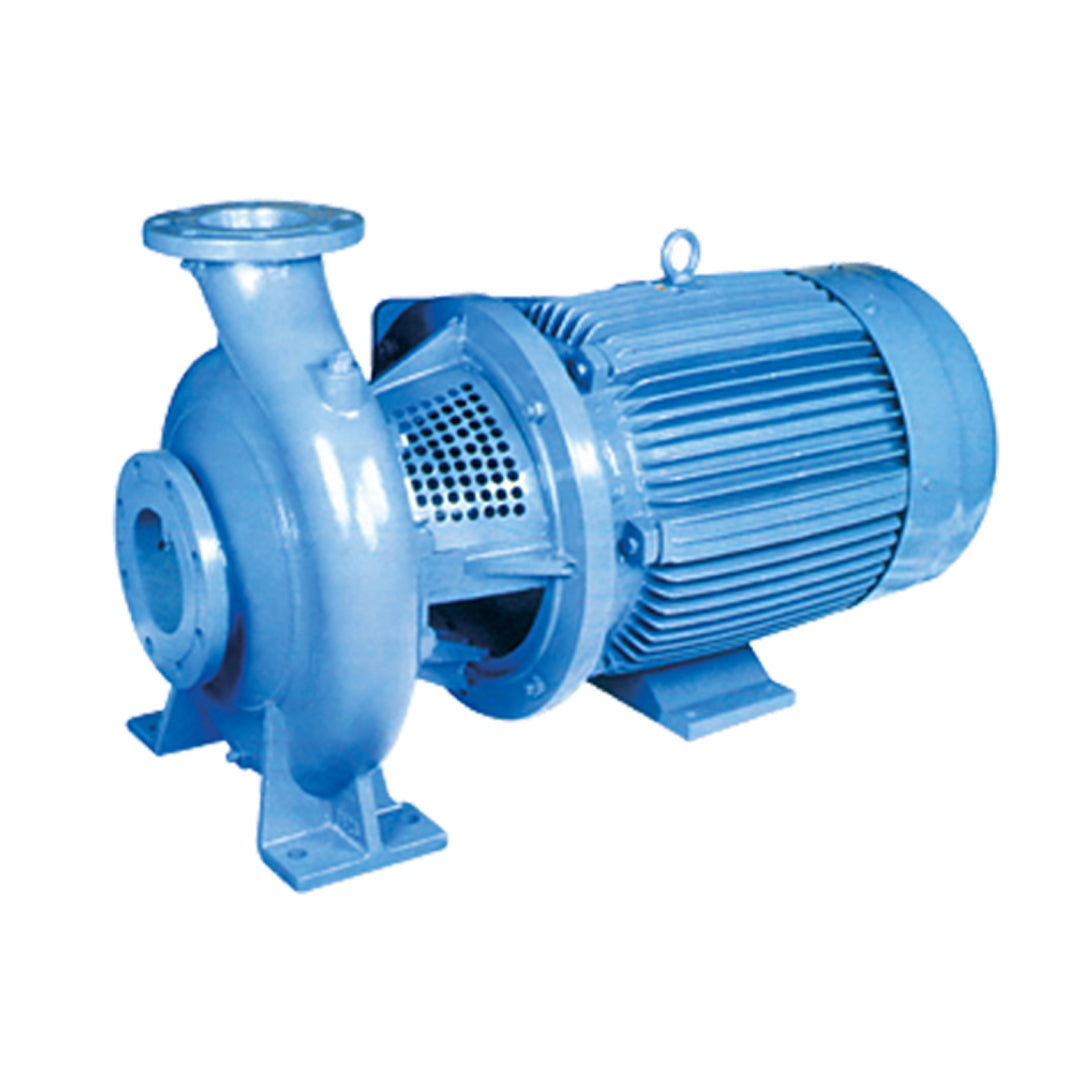

ปั๊มหอยโข่ง ชนิด Closed Couple End Suction Centrifugal Pumps Ebara code 200x150 FSD4JA 30 kW

ปั๊มน้ำหอยโข่ง EBARA รุ่น FSDA เป็นปั๊มแบบ End Suction Volute Pump ที่ขับเคลื่อนด้วยมอเตอร์หน้าแปลนพร้อมแกนเพลาเสียบ (Stabshaft) ทำงานที่ความเร็วรอบ 1450 รอบต่อนาที (4 Poles) โดดเด่นด้วยโครงสร้างแบบ Back Pull Out (BPO) ที่ช่วยให้สามารถถอดชุดหมุนออกมาซ่อมบำรุงได้โดยไม่ต้องรื้อถอนท่อดูดและท่อส่ง เหมาะสำหรับงานอุตสาหกรรม งานสูบน้ำร้อน-เย็น ระบบปรับอากาศ และการสูบน้ำที่มีสารเคมีเจือปนได้บางชนิด

คุณสมบัติ

• วัสดุคุณภาพสูง: ชิ้นส่วนปั๊มที่สัมผัสกับของเหลวทำจากสแตนเลสเกรด 316 (High grade 316 stainless steel)
• บำรุงรักษาง่าย: ระบบ Back Pull Out (BPO) ช่วยให้ถอดชิ้นส่วนหมุนได้โดยไม่ต้องยุ่งกับระบบท่อ
• โครงสร้างแข็งแรง: ออกแบบให้ช่องจ่ายน้ำอยู่กึ่งกลางด้านบน (Top centerline discharge) และมีขาตั้งใต้ตัวเรือนเพื่อความมั่นคงและทนต่อแรงกระทำจากท่อ
• Non-overload design: ออกแบบให้มีเสถียรภาพในการทำงาน ไม่กินกระแสไฟเกิน
• การใช้งานหลากหลาย: รองรับทั้งงานน้ำดี, น้ำเสียอุตสาหกรรม, น้ำทะเล, และสระว่ายน้ำ

ข้อมูลจำเพาะ

• ประเภทของเหลว: น้ำสะอาด (Clean Water)
• อุณหภูมิของเหลว: 0°C ถึง 100°C
• แรงดันใช้งานสูงสุด: 10.2 kgf/cm² (10 bar)
• ความเร็วรอบ: 1450 รอบต่อนาที (Synchronous speed)
• ขนาดท่อดูด: 80 - 200 มม.
• วัสดุตัวเรือน (Casing): เหล็กหล่อ (Cast Iron)
• วัสดุใบพัด (Impeller): บรอนซ์ (Bronze)
• วัสดุเพลา (Shaft): สแตนเลส 316 (316 Stainless Steel)
• ซีลกันรั่ว: Mechanical Seal (Ceramic vs Carbon)
• หน้าแปลน: JIS 10 K RF

Model	Motor	size		Fig. No.	Pump											Motor		Total
	kW	Ø1	Ø2		A	BA	BM	C	D	E	F	K	KO	n - Fd	m - Fd	Frame	wt kg	L	wt kg
150x125 FSD4JA	15	150	125	3	140	226	235	250	355	315	120	150	190	4-M16	4-M16	160L	132	908	337.5
	18.5						241.5					200	250			180MC	172	928	359.5
	22						260.5					250	300			180LC	205	966	394
150x125 FSD4KA	30	150	125	3	140	260	285.5	280	355	400	150	250	300	4-M20	4-M20	200LC	278	1060	559.5
	37					295	292									225SC	327	1111	594
150x125 FSD4LA	45	150	125	3	140	295	305	315	400	400	150	300	350	4-M20	4-M20	225MC	351	1136	661
	55						325									250SC	475	1177.5	822
	75						344									250MC	550	1215.5	876
200x150 FSD4HA	5.5	200	150	3	160	186	159	280	355	400	150	150	190	4-M20	4-M20	132S	62	720	277
	7.5						178									132M	77	758	288
	11					226	213					200	250			160M	115	884	329
200x150 FSD4JA	15	200	150	3	160	260	235	280	375	400	150	200	250	4-M20	4-M20	160L	132	962	422
	18.5						241.5									180M	172	982	463
	22						260.5									180L	205	1020	493
	30					295	285.5					250	300			200L	278	1080	577
	37						292									225SC	327	1131	607
200x150 FSD4KA	37	200	150	3	160	336	292	315	400	450	150	250	300	4-M20	4-M20	225SC	327	1172	645.5
	45						305					300	350			225MC	351	1197	693
	55						325									250SC	475	1238.5	816

ข้อมูลทางเทคนิค

• รูปแบบมอเตอร์: IEC Standard Flange Type
• จำนวนขั้ว (Pole): 4 Poles
• ระบบไฟฟ้า: 380 V / 3 เฟส / 50 Hz
• ระดับฉนวน (Insulation Class): F
• มาตรฐานการป้องกัน (Protection): IP 54 หรือ IP 55 (อุปกรณ์เสริม)
• วัสดุโครงมอเตอร์: เหล็กหล่อ (Cast Iron)
