รายละเอียด ปั๊มหอยโข่งตัวเรือนสแตนเลส (มาตรฐาน JIS) End Suction Centrifugal Pumps In Stainless Steel Ebara code 65x50FSS2HC 4

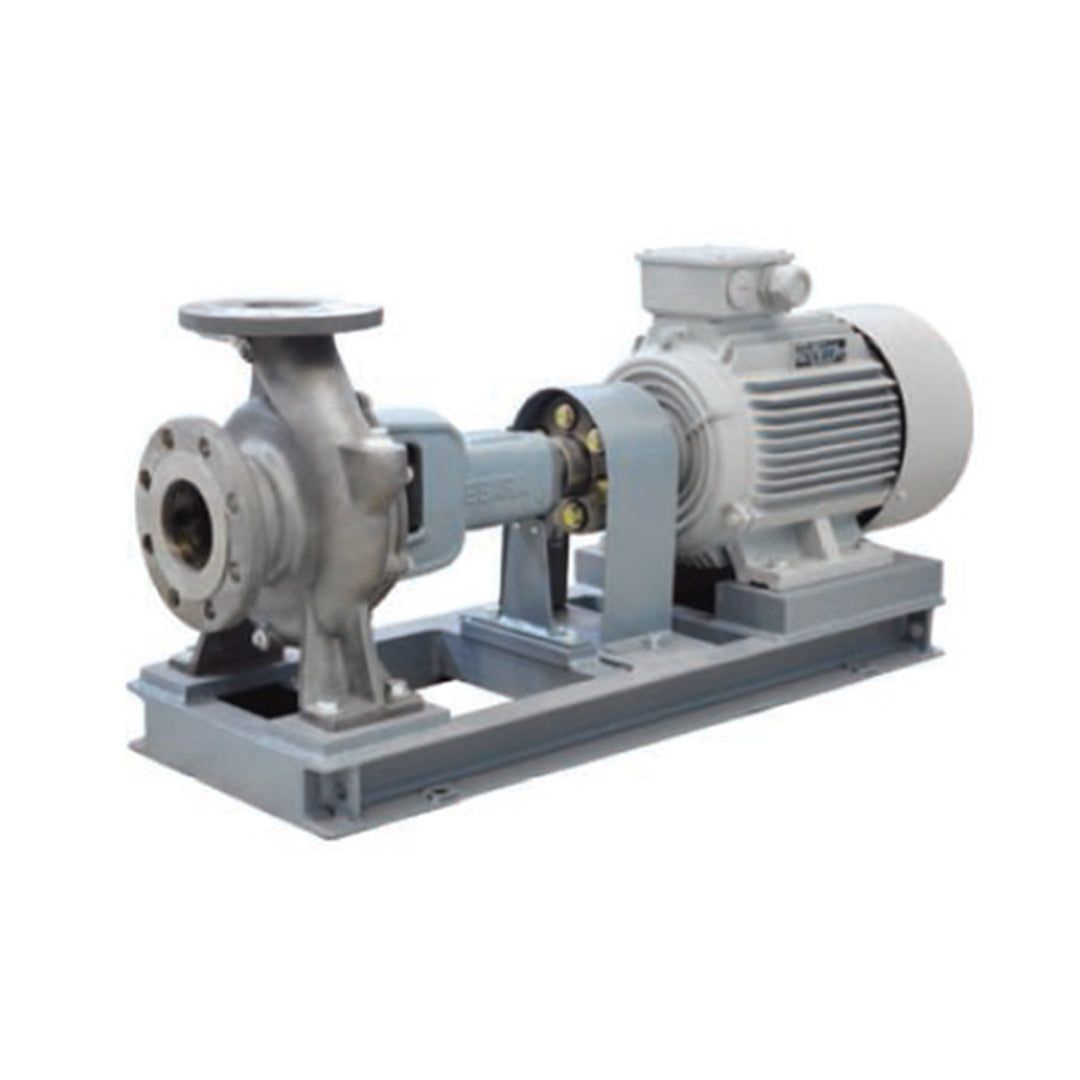

ปั๊มน้ำหอยโข่งสแตนเลส EBARA รุ่น FSSC เป็นปั๊มแบบ End Suction Volute Pump ที่ผลิตจากสแตนเลสสตีลเกรด SCS13 (เทียบเท่า SUS304) ทั้งตัวเรือนและใบพัด ออกแบบมาเพื่อรองรับงานหนักในอุตสาหกรรมต่างๆ เช่น อุตสาหกรรมเคมี โรงกลั่นน้ำมัน โรงงานปิโตรเคมี และระบบจ่ายน้ำทั่วไป โดดเด่นด้วยความทนทานต่อการกัดกร่อนและโครงสร้างที่แข็งแรง มั่นคง รองรับแรงดันใช้งานได้สูง

คุณสมบัติ

  • บำรุงรักษาง่าย (Easy Maintenance): ด้วยระบบ BPO (Back Pull Out) ทำให้สามารถถอดชุดชิ้นส่วนหมุน (Rotating elements) ออกมาซ่อมบำรุงได้โดยไม่ต้องถอดท่อดูดและท่อส่ง
  • โครงสร้างมั่นคง: ออกแบบท่อส่งให้อยู่กึ่งกลางด้านบน (Top centerline discharge) และมีขาตั้งใต้ตัวเรือนปั๊ม (Foot support under casing) ช่วยให้ทนทานต่อการเยื้องศูนย์และการบิดตัวจากน้ำหนักท่อ
  • วัสดุสแตนเลส: ตัวเรือนและใบพัดผลิตจากสแตนเลส SCS13 ซึ่งทนทานต่อสนิมและการกัดกร่อนได้ดี

ข้อมูลจำเพาะ

  • ประเภทของเหลว: น้ำสะอาด, น้ำอุตสาหกรรม, น้ำแม่น้ำ
  • อุณหภูมิของเหลว: 0 ถึง 80 องศาเซลเซียส (สามารถรองรับได้ถึง 100 องศาเซลเซียส)
  • แรงดันใช้งานสูงสุด (Max Working Pressure): 16 bar (1.6 MPa)
  • แรงดันทดสอบ (Hydrostatic Test Pressure): 24 bar (2.4 MPa)
  • หน้าแปลน (Flange): JIS 16K RF (ทั้งด้านดูดและด้านส่ง)
  • วัสดุตัวเรือน (Casing): สแตนเลส SCS13
  • วัสดุใบพัด (Impeller): สแตนเลส SCS13 (แบบปิด - Enclosed)
  • วัสดุเพลา (Shaft): สแตนเลส SUS304
  • ซีลกันรั่ว: Mechanical Seal
belt
Model Output
kW		 Size Pump Motor Common Base Total size
SA DA A B D Wt
kg		 Frame MR MA Hm Z-K Wt
kg		 BC BJ BL BM BM1 BN BY BW N-Fd Wt
kg		 T L Wt
kg
32x32FSS2FC 0.37 32 32 65 280 140 17 71M 120 120 137 M25X1.5+M16X1.5 11 192 35 550 350 - 100 220 250 4-ø15 20 3 588 50
32x32FSS2FC 0.75 32 32 65 280 140 17 80M 140 148 142 M25X1.5+M16X1.5 15.5 192 35 570 370 - 100 220 250 4-ø15 20 3 636 55
32x32FSS2GC 1.5 32 32 80 280 160 17 90S 156 160 152 M25X1.5+M16X1.5 20 212 55 615 375 - 120 235 270 4-ø15 23 3 679 63
32x32FSS2GC 2.2 32 32 80 280 160 17 90L 168.5 172.5 152 M25X1.5+M16X1.5 23 212 55 615 375 - 120 235 270 4-ø15 23 3 704 66
40x32FSS2FC 0.37 40 32 65 280 140 19 71M 120 120 137 M25X1.5+M16X1.5 11 192 35 550 350 - 100 220 250 4-ø15 20 3 598 53
40x32FSS2FC 0.75 40 32 65 280 140 19 80M 140 148 142 M25X1.5+M16X1.5 15.5 192 35 570 370 - 100 220 250 4-ø15 20 3 636 57
40x32FSS2GC 1.5 40 32 80 280 160 23 90S 156 160 152 M25X1.5+M16X1.5 20 212 55 615 375 - 120 235 270 4-ø15 23 3 679 69
40x32FSS2GC 2.2 40 32 80 280 160 23 90L 168.5 172.5 152 M25X1.5+M16X1.5 23 212 55 615 375 - 120 235 270 4-ø15 23 3 704 72
50x40FSS2EC 0.75 50 40 80 280 140 20 80M 140 148 142 M25X1.5+M16X1.5 15.5 192 35 570 370 - 100 220 250 4-ø15 20 3 651 58
50x40FSS2FC 1.5 50 40 80 280 140 20 90S 156 160 152 M25X1.5+M16X1.5 20 192 35 590 390 - 100 235 270 4-ø15 23 3 679 66
50x40FSS2GC 2.2 50 40 80 280 160 24 90L 168.5 172.5 152 M25X1.5+M16X1.5 23 212 55 615 375 - 120 235 270 4-ø15 23 3 704 74
50x40FSS2HC 4 50 40 80 360 180 30 112M 200 193.5 188.5 2-M32X1.5 40 240 55 740 500 - 120 280 310 4-ø15 28 3 836.5 103
50x40FSS2HC 5.5 50 40 80 360 180 30 132S 239 241 191.5 2-M32X1.5 56 240 52.5 835 575 - 130 290 320 4-ø15 40 3 923 132
65x50FSS2EC 1.5 65 50 80 280 140 23 90S 156 160 152 M25X1.5+M16X1.5 20 192 35 590 390 - 100 235 270 4-ø15 23 3 679 69
65x50FSS2FC 2.2 65 50 80 360 140 24 90L 168.5 172.5 152 M25X1.5+M16X1.5 23 192 55 695 455 - 120 220 250 4-ø15 22 3 784 72
65x50FSS2GC 4 65 50 80 360 160 27 112M 200 193.5 188.5 2-M32X1.5 40 212 55 735 495 - 120 250 280 4-ø15 27 3 836.5 99
65x50FSS2HC 4 65 50 100 360 180 33 112M 200 193.5 188.5 2-M32X1.5 40 240 55 740 500 - 120 280 310 4-ø15 28 3 856.5 106
65x50FSS2HC 5.5 65 50 100 360 180 33 132S 239 241 191.5 2-M32X1.5 56 240 52.5 835 575 - 130 290 320 4-ø15 40 3 943 135
65x50FSS2HC 7.5 65 50 100 360 180 33 132S 239 241 191.5 2-M32X1.5 62 240 52.5 835 575 - 130 290 320 4-ø15 40 3 943 142
65x50FSS2JC 11 65 50 100 360 225 40 160M 323 291 255 2-M40X1.5 96 280 82.5 970 650 - 160 350 380 4-ø15 55 3 1077 201
65x50FSS2JC 15 65 50 100 360 225 40 160M 323 291 255 2-M40X1.5 106 280 82.5 970 650 - 160 350 380 4-ø15 55 3 1077 211
80x65FSS2FC 2.2 80 65 100 360 160 28 90L 168.5 172.5 152 M25X1.5+M16X1.5 23 212 55 700 460 - 120 250 280 4-ø15 24 3 804 79
80x65FSS2FC 4 80 65 100 360 160 28 112M 200 193.5 188.5 2-M32X1.5 40 212 55 735 495 - 120 250 280 4-ø15 27 3 856.5 100
80x65FSS2GC 5.5 80 65 100 360 180 32 132S 239 241 191.5 2-M32X1.5 56 240 52.5 835 575 - 130 290 320 4-ø15 40 3 943 134
80x65FSS2GC 7.5 80 65 100 360 180 32 132S 239 241 191.5 2-M32X1.5 62 240 52.5 835 575 - 130 290 320 4-ø15 40 3 943 141
80x65FSS2HC 11 80 65 100 360 200 37 160M 323 291 255 2-M40X1.5 96 260 72.5 920 620 - 150 350 380 4-ø15 42.5 3 1077 184
80x65FSS2HC 15 80 65 100 360 200 37 160M 323 291 255 2-M40X1.5 106 260 72.5 920 620 - 150 350 380 4-ø15 42.5 3 1077 195
80x65FSS2JC 18.5 80 65 100 360 225 60 160L 345 329 255 2-M40X1.5 125 280 82.5 970 650 - 160 350 380 4-ø15 55 3 1137 252
80x65FSS2JC 22 80 65 100 360 225 60 180M 351.5 331.5 270 2-M40X1.5 152 280 82.5 980 660 - 160 390 420 4-ø15 49 3 1146 274
100x65FSS2KC 55 100 65 125 360 280 106 250M 483.5 433.5 373 2-M63X1.5 378 375 105 1220 820 - 200 515 560 4-ø19 100 4 1406 613
100x65FSS2KC 75 100 65 125 360 280 106 280S 514 462 413 2-M63X1.5 550 405 110 1270 850 - 210 590 630 4-ø19 102 4 1465 796
100x80FSS2FC 5.5 100 80 100 360 180 33 132S 239 241 191.5 2-M32X1.5 56 240 52.5 835 575 - 130 290 320 4-ø15 40 3 943 135
100x80FSS2FC 7.5 100 80 100 360 180 33 132S 239 241 191.5 2-M32X1.5 62 240 52.5 835 575 - 130 290 320 4-ø15 40 3 943 142
100x80FSS2GC 7.5 100 80 100 360 200 38 132S 239 241 191.5 2-M32X1.5 62 240 52.5 835 575 - 130 290 320 4-ø15 40 3 943 147
100x80FSS2GC 11 100 80 100 360 200 38 160M 323 291 255 2-M40X1.5 96 260 72.5 920 620 - 150 350 380 4-ø15 42.5 3 1077 185
100x80FSS2GC 15 100 80 100 360 200 38 160M 323 291 255 2-M40X1.5 106 260 72.5 920 620 - 150 350 380 4-ø15 42.5 3 1077 196
100x80FSS2HC 18.5 100 80 100 360 225 62 160L 345 329 255 2-M40X1.5 125 280 82.5 970 650 - 160 350 380 4-ø15 55 3 1137 254
100x80FSS2HC 22 100 80 100 360 225 62 180M 351.5 331.5 270 2-M40X1.5 152 280 82.5 980 660 - 160 390 420 4-ø15 49 3 1146 276
100x80FSS2JC 30 100 80 100 360 250 70 200L 395.5 376.5 300 2-M50X1.5 229 300 85 1070 710 - 180 420 450 4-ø15 57 4 1236 374
100x80FSS2JC 37 100 80 100 360 250 70 200L 395.5 376.5 300 2-M50X1.5 245 300 85 1070 710 - 180 420 450 4-ø15 57 4 1236 391
100x80FSS2JC 45 100 80 100 360 250 70 225M 414.5 400.5 327 2-M50X1.5 307 330 85 1110 750 - 180 460 490 4-ø15 74 4 1279 474
125x100FSS2GC 18.5 125 100 125 360 250 60 160L 345 329 255 2-M40X1.5 125 280 82.5 970 650 - 160 350 380 4-ø15 55 3 1162 252
125x100FSS2GC 22 125 100 125 360 250 60 180M 351.5 331.5 270 2-M40X1.5 152 280 82.5 980 660 - 160 390 420 4-ø15 49 3 1171 274
125x100FSS2GC 30 125 100 125 360 150 60 200L 395.5 376.5 300 2-M50X1.5 229 300 92.5 1050 710 - 170 420 450 4-ø15 59 4 1261 365
125x100FSS2HC 37 125 100 125 360 280 70 200L 395.5 376.5 300 2-M50X1.5 245 320 80 1060 720 - 170 424 460 4-ø15 65 4 1261 399
125x100FSS2HC 45 125 100 125 360 280 70 225M 414.5 400.5 327 2-M50X1.5 307 320 80 1090 750 - 170 460 496 4-ø15 53 4 1304 452
125x100FSS2JC 55 125 100 140 470 280 108 250M 483.5 433.5 373 2-M63X1.5 378 350 75 1290 950 - 170 486 524 4-ø24 69 4 1531 583
125x100FSS2JC 75 125 100 140 470 280 108 280S 514 462 413 2-M63X1.5 550 392 135 1375 915 - 230 540 585 4-ø19 83.5 4 1590 779
150x100FSS2KC 90 150 100 140 530 315 146 280M 539.5 487.5 413 2-M63X1.5 570 420 140 1490 1010 - 240 590 630 4-ø24 124 4 1701 882
150x100FSS2KC 110 150 100 140 530 315 146 315S 559 554 482 2-M63X1.5 740 460 160 1590 1070 - 260 680 720 4-ø24 159 4 1787 1097
150x100FSS2KC 132 150 100 140 530 315 146 315M 584.5 708.5 482 2-M63X1.5 855 460 160 1590 1070 - 260 680 720 4-ø24 159 4 1967 1218

ข้อมูลทางเทคนิค

  • ระบบไฟฟ้ามอเตอร์: 3 เฟส (380V / 400V / 415V), 50Hz
  • ชนิดมอเตอร์: แบบปิดระบายความร้อนด้วยพัดลม (TEFC)
  • ความเร็วรอบ: 2 Poles: ประมาณ 2900 - 3000 รอบต่อนาที
  • ความเร็วรอบ: 4 Poles: ประมาณ 1450 - 1500 รอบต่อนาที
  • ตลับลูกปืน (Bearing): Ball Bearing แบบหล่อลื่นด้วยน้ำมัน (Oil lubrication)
  • มาตรฐานการป้องกัน: IP 55 (สำหรับการติดตั้งภายในและภายนอกอาคาร)
  • ระดับฉนวน: Class F
