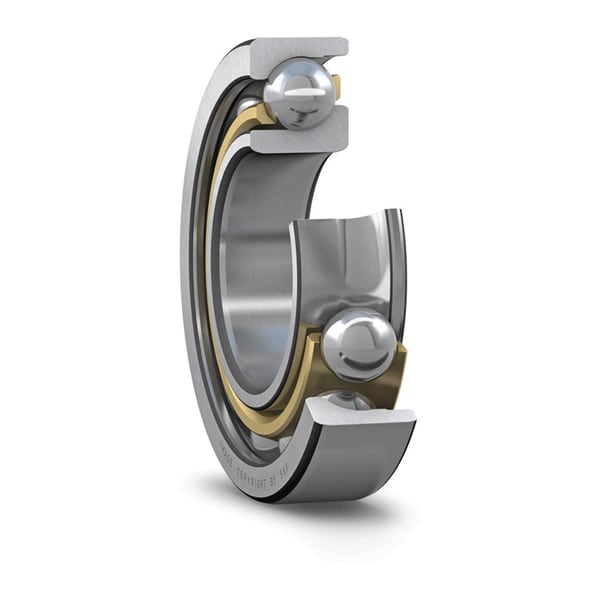

ตลับลูกปืน SKF 7318 BEGAM

ตลับลูกปืน SKF 7318 BEGAM นำเสนอเทคโนโลยีการจัดชุดแบบสากลพร้อมค่าพรีโหลด (Preload) ช่วยเพิ่มความแข็งเกร็งให้กับการหมุนของเพลา ลดระยะรุนได้อย่างแม่นยำ ผสานโครงสร้างภายในแบบ E ที่ออกแบบมาเพื่อกระจายแรงกดทับ ยืดอายุการใช้งานเครื่องจักรได้อย่างเห็นผล

คุณสมบัติ

• รองรับความเร็วสูง
• รองรับแรงเรเดียล (แนวรัศมี) ที่ค่อนข้างสูง และแรงตามแนวแกนขนาดใหญ่ที่กระทำด้านเดียว

ข้อมูลจำเพาะ

• มิติพื้นฐาน: รูเพลา 90 mm x เส้นผ่านศูนย์กลางวงแหวนนอก 190 mm x ความกว้าง 43 mm
• การจับคู่แบบสากล (Universally matchable): รหัส G ออกแบบมาให้สามารถประกอบคู่กันได้หลายรูปแบบโดยไม่ต้องดัดแปลง
• ระดับพรีโหลด (Preload): รหัส GA ระบุถึงการตั้งค่าพรีโหลดระดับเบา (Light preload) เมื่อติดตั้งแบบ Back-to-back หรือ Face-to-face
• โครงสร้างรังนก: ใช้รังนกทองเหลือง (M) ให้ความแข็งแรงเชิงกลสูง และช่วยลดการเสียดสีขณะหมุนด้วยความเร็ว
• องศาการรับแรง: มุมสัมผัส 40 องศา (BE) เสริมสมรรถนะการรับแรงกระทำตามแนวแกนทิศทางเดียวได้อย่างโดดเด่น

Symbol	Dimension / Value	Description
d	90 mm	Bore diameter
tΔdmp	-0.015 − 0 mm	Deviation limits of mid-range bore diameter
D	190 mm	Outside diameter
tΔDmp	-0.02 − 0 mm	Deviation limits of mid-range outside diameter
B	43 mm	Width
tΔBs	-0.2 − 0 mm	Deviation limits of ring width
d1	≈ 129.2 mm	Shoulder diameter of inner ring (large side face)
d2	≈ 108.97 mm	Shoulder diameter of inner ring (small side face)
D1	≈ 153.1 mm	Shoulder diameter of outer ring (large side face)
a	80 mm	Distance side face to pressure point
r1,2	min. 3 mm	Chamfer dimension
r3,4	min. 1.1 mm	Chamfer dimension
	P6	ISO tolerance class for dimensions

ข้อมูลทางเทคนิค

• โครงสร้างภายในปรับแต่งพิเศษรหัส BE ซีรีส์มุมสัมผัส 40 องศาเพื่อประสิทธิภาพการรับภาระโหลดที่สมดุล
• รหัสต่อท้าย GA หมายถึงตลับลูกปืนที่ออกแบบสำหรับนำมาจับคู่ติดตั้งร่วมกันในลักษณะ Universal เพื่อรับระยะร่น Preload ระดับปานกลาง
• ใช้วัสดุรังทองเหลืองนำร่องลูกกลิ้ง (Brass Cage, Ball-riding) เสถียรภาพสูงในสภาพแวดล้อมรอบจัด
• พิกัดความเผื่อและค่าความเที่ยงตรงมาตรฐานโรงงาน SKF รองรับการขยายตัวทางความร้อนขณะเครื่องจักรทำงานต่อเนื่อง
• น้ำหนักผลิตภัณฑ์โดยประมาณ 5.20 ถึง 5.53 กิโลกรัม เหมาะสำหรับงานปั๊มและกังหันอุตสาหกรรม
