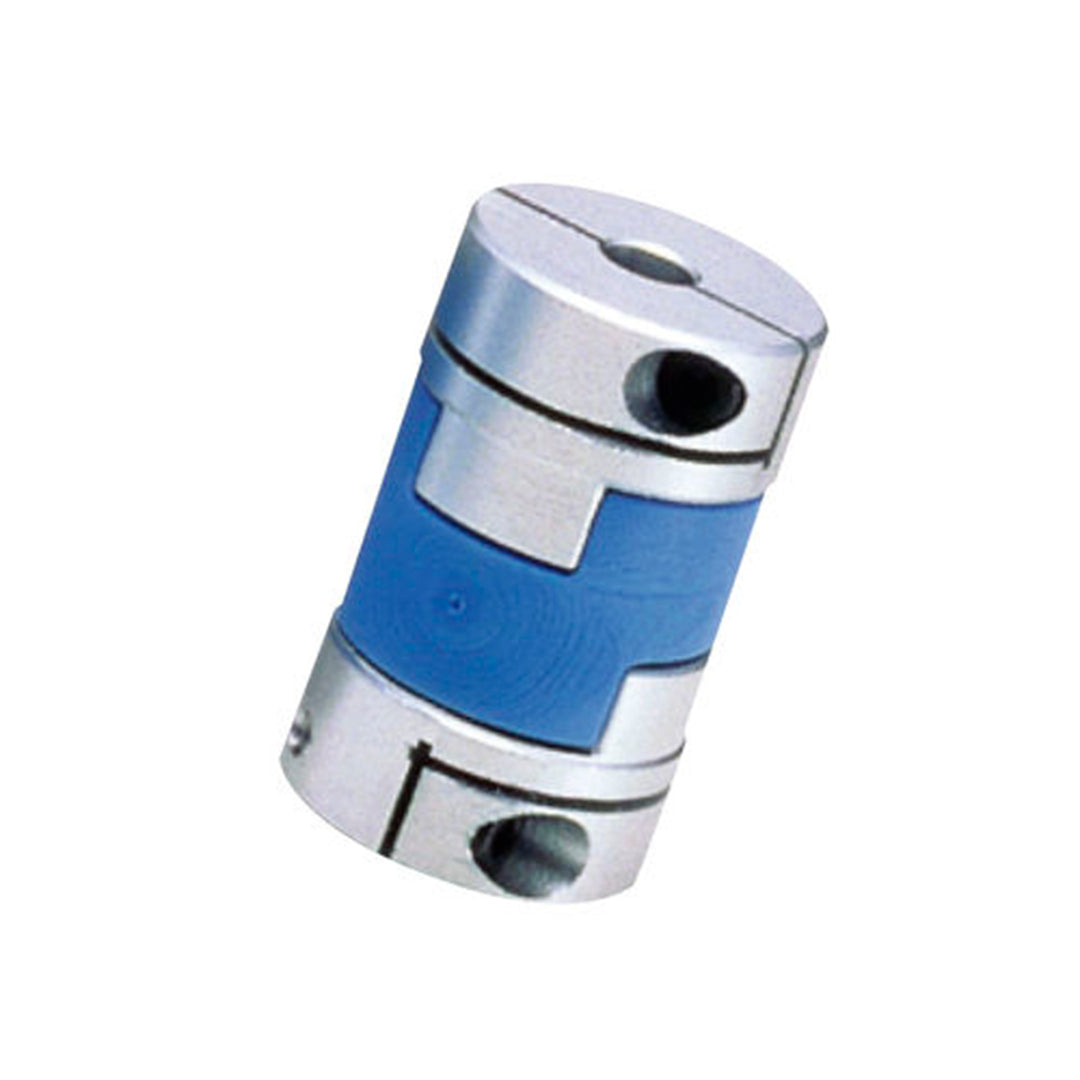

คัปปลิ้งFlexible Shaft Coupling NBK Oldham Type MOL-63-20-20

Name: คัปปลิ้งFlexible Shaft Coupling NBK Oldham Type MOL-63-20-20
Brand: NBK
SKU: MOL-63-20-20
Price: 2956.80 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

NBK

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

2,956.80 ฿

Sale Sold out

Quantity

รายละเอียด คัปปลิ้งFlexible Shaft Coupling NBK Oldham Type MOL-63-20-20

Coupling NBK Oldham Type เป็น Coupling แบบยืดหยุ่น ประกอบด้วยส่วนประกอบหลัก 3 ส่วนคือ ฮับ 2 อัน และสปัสเซอร์ 1 อัน การทำงานจะอาศัยการลื่นไถลระหว่างฮับกับสปัสเซอร์ เพื่อรองรับความเยื้องฉาก (Parallel Misalignment) ขนาดใหญ่ได้ นิยมใช้ในงานอุตสาหกรรมต่างๆ มากมาย เช่น อุตสาหกรรมยานยนต์ อุตสาหกรรมอาหาร อุตสาหกรรมการผลิต อุตสาหกรรมก่อสร้าง เป็นต้น จุดเด่นของ Coupling NBK Oldham Type คือเหมาะสำหรับงานที่ต้องการรองรับความเยื้องฉากขนาดใหญ่ เช่น เครื่องปั๊ม เครื่องจักรกลการเกษตร เครื่องจักรก่อสร้าง เป็นต้น เหมาะสำหรับงานที่ต้องการทนต่อแรงกระแทก เช่น เครื่องบด เครื่องจักรตัดเหล็ก เป็นต้น

เปรียบเทียบราคา คัปปลิ้ง (Couplings) ตัวอื่นๆ

คุณสมบัติ

ประเภทการยึด มีให้เลือกทั้งแบบขันสกรู (MOL) และแบบแคลมป์ (MOL-C)
โครงสร้างวัสดุ ออกแบบมาเพื่อรองรับแรงปฏิกิริยาจากการเยื้องศูนย์ของโลหะ (Metal Eccentric Reaction Force)
มีอุณหภูมิการใช้งาน สามารถใช้งานได้ในช่วงอุณหภูมิระหว่าง -20°C ถึง 80°C
รองรับความคลาดเคลื่อนในการติดตั้งได้ทั้งแนวข้าง 0.12 - 0.15 มม. แนวมุม 1.5° และแนวแกน ±0.5 มม.
ตัวเลือกเพิ่มเติม สามารถสั่งทำร่องลิ่ม (Keyway) เพิ่มเติมได้ หรือเลือกบริการล้างและบรรจุภัณฑ์สำหรับห้องสะอาด (Cleanroom Wash & Packaging) รวมถึงเปลี่ยนสกรูเป็นสแตนเลสได้
ความยืดหยุ่นในการติดตั้ง สามารถสั่งทำแบบพิเศษที่ด้านหนึ่งเป็นแบบสกรูและอีกด้านหนึ่งเป็นแบบแคลมป์ได้ตามคำขอ

ข้อมูลจำเพาะ

Part Number MOL-63-25-25 Shaft Bore Dia. (machined) D1(Ø) 25 Shaft Bore Dia. (machined) D2(Ø) 25 Max.Bore Diameter(mm) 25 Rated Torque*1(N・m) 36 Max. Rotational Frequency (min-1) 72 Rated Torque*1(N・m) 36 Max. Rotational Frequency (min-1) 72 Static Torsional Stiffness(N・m/rad) 2.2×10-4 Max. Lateral Misalignment(mm) 1900 Max.Angular Misalignment(°) 4 Max. Axial Misalignment (mm) 3 Mass(g)*2 300

Part Number 1	A	L	W	E	F	G	M	Screw Tightening Torque (N・m)
MOL-16	16	7	18	7	3.5		M3	0.7
MOL-20	20	9	23	9	4.5		M4	1.7
MOL-25	25	11	28.2	11	5.5		M5	4
MOL-32	32	12.7	32.7	14.5	6.5		M6	7
MOL-40	40	14	32	17	7		M6	7
MOL-50	50	17	38.2	23	8.5		M8	15
MOL-63	63	21	46.6	28	10.5		M10	30
MOL-16C	16	12.5	29	7	3	5	M2.5	1
MOL-20C	20	14.4	33.8	9	3	6.5	M2.5	1
MOL-25C	25	16.5	39.2	11	3.8	9	M3	1.5
MOL-32C	32	18.7	44.7	14.5	4.5	11	M4	2.5
MOL-40C	40	23	50	17	7	13	M5	4
MOL-50C	50	27	58.2	23	8	16	M6	8
MOL-63C	63	33	70.6	28	10	21	M8	16

ข้อมูลทางเทคนิค

แรงบิดสูงสุด (Maximum Torque) มีค่าเป็นสองเท่าของแรงบิดพิกัด (Rated Torque) โดยประมาณ เช่น รุ่น MOL-63 มีแรงบิดพิกัด 36 N·m และแรงบิดสูงสุด 72 N·m
ความเร็วรอบสูงสุด รุ่นขนาดเล็กอย่าง MOL-16 สามารถทำความเร็วได้ถึง 39,000 รอบต่อนาที (min⁻¹) ขณะที่รุ่นใหญ่อย่าง MOL-63 ทำได้ 10,000 รอบต่อนาที
การรองรับการเยื้องศูนย์ (Misalignment) สามารถรองรับการเยื้องศูนย์ในแนวขนาน (Lateral Misalignment) ได้ตั้งแต่ 1 มม. ถึง 4 มม. ขึ้นอยู่กับขนาดของผลิตภัณฑ์

เอกสารข้อมูล

คัปปลิ้งFlexible Shaft Coupling NBK Oldham Type MOL-63-20-20 Data Sheet
