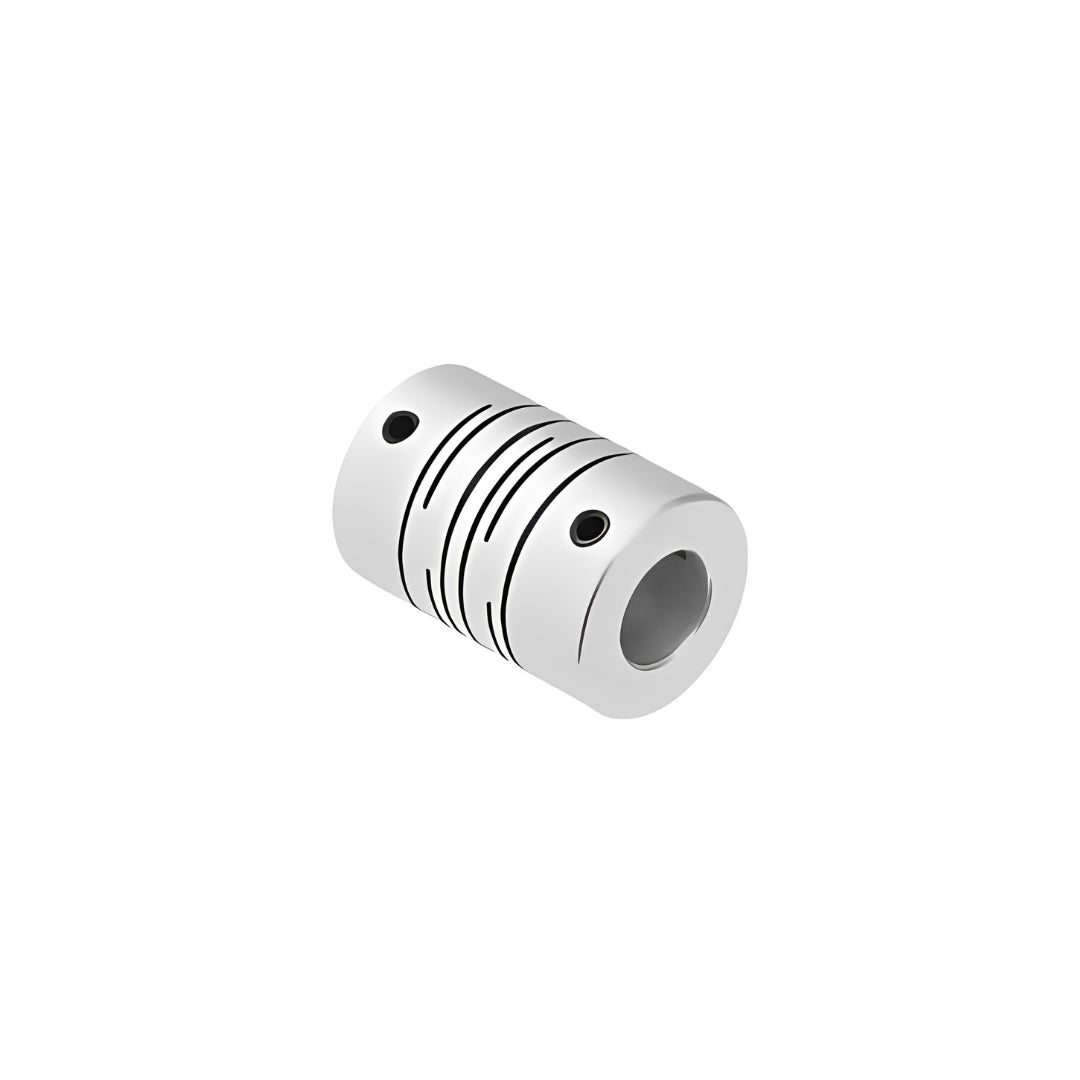

คัปปลิ้ง Couplings NBK code XHW-44C

คัปปลิ้ง(Couplings) รุ่น XHW-C ถูกออกแบบมาให้ไม่มีระยะคลอน ทำให้ส่งกำลังได้แม่นยำและตอบสนองได้รวดเร็ว เหมาะสำหรับงานที่ต้องการความเที่ยงตรงสูง โดยมีความแข็งแรงต่อการบิดตัวสูง ช่วยให้การควบคุมการเคลื่อนที่มีเสถียรภาพมากขึ้น จุดเด่นสำคัญคือสามารถรองรับแรงบิดได้สูงกว่ารุ่นทั่วไปประมาณ 1.5 เท่า และรองรับการทำงานร่วมกับเซอร์โวมอเตอร์ที่มีแรงบิดกระชากสูงได้ดี นอกจากนี้ยังใช้แผ่นดิสก์สแตนเลสคุณภาพสูง ช่วยชดเชยการเยื้องศูนย์ การเอียงของเพลา และการขยับตามแนวแกนได้อย่างมีประสิทธิภาพ ทำให้ระบบทำงานได้ราบรื่น ลดแรงสั่นสะเทือน และยืดอายุการใช้งานของเครื่องจักร

คุณสมบัติ

• ไม่มีระยะคลอน ช่วยให้การส่งกำลังแม่นยำและตอบสนองได้ทันที
• รองรับแรงบิดสูง ให้กำลังมากกว่าคัปปลิ้งทั่วไปประมาณ 1.5 เท่า
• มีความแข็งแรงต่อการบิดตัวสูง ทำให้ควบคุมการเคลื่อนที่ได้แม่นยำและตอบสนองรวดเร็ว
• รองรับการตั้งค่าความไวสูงของเซอร์โวมอเตอร์ ช่วยให้ระบบทำงานได้เสถียรและแม่นยำมากขึ้น
• สามารถชดเชยการเยื้องศูนย์ การเอียงของเพลา และการขยับตามแนวแกนได้ ด้วยแผ่นดิสก์สแตนเลสที่มีความยืดหยุ่นสูง

ข้อมูลจำเพาะ

• ค่าแรงบิดที่รองรับได้ ความเร็วรอบสูงสุดในการทำงาน และค่าความแข็งแรงต่อการบิดตัว ซึ่งเป็นข้อมูลสำคัญในการเลือกใช้งานให้เหมาะกับมอเตอร์และภาระโหลด
• สามารถใช้งานร่วมกับเซอร์โวมอเตอร์ สเต็ปปิ้งมอเตอร์ และมอเตอร์ทั่วไปได้ เหมาะสำหรับงานอุตสาหกรรมที่ต้องการความแม่นยำและการตอบสนองที่ดี
• รองรับการตั้งค่าความไวสูงของเซอร์โวมอเตอร์ ช่วยให้ระบบทำงานได้เสถียรและแม่นยำมากขึ้น
• ค่าแรงบิดที่รูเพลาจะเริ่มเกิดการลื่น ซึ่งค่าดังกล่าวจะแตกต่างกันไปตามขนาดรูเพลาที่เลือกใช้งาน ช่วยให้สามารถเลือกขนาดได้เหมาะสมและปลอดภัยต่อระบบส่งกำลัง

Part Number	A	L	W	E	F	G	M	Screw Tightening Torque (N·m)
XHW-10	10	4.25	15	4.3	2.125	–	M2.5	0.5
XHW-15C	15	7.8	22.4	6.3	2.3	5	M2	0.45
XHW-19C	19	9.2	25.7	8.5	2.6	7	M2	0.5
XHW-25C	25	11	32.2	12.5	3.3	9.25	M2.5	1
XHW-27C	27	11	32.2	14.5	3.3	10.25	M2.5	1
XHW-34C	34	12.5	36.8	16.5	3.75	13	M3	1.5
XHW-39C	39	15.5	46.6	20.5	4.5	14.5	M4	3.5
XHW-44C	44	15.5	46.6	22.5	4.5	17	M4	3.5
XHW-56C	56	20.5	61.2	28.5	6	21	M5	8
XHW-64C	64	24	74.4	36	7	24	M6	13
XHW-79C	79	30	97.2	43	8.75	29	M8	28
XHW-98C	98	32	104	51	8.7	38	M8	28
XHW-19C-L	19	9.2	34	8.5	2.6	7	M2	0.5
XHW-25C-L	25	11	42	12.5	3.3	9.25	M2.5	1
XHW-27C-L	27	11	42	14.5	3.3	10.25	M2.5	1
XHW-34C-L	34	12.5	44	16.5	3.75	13	M3	1.5
XHW-39C-L	39	15.5	55	20.5	4.5	14.5	M4	3.5

ข้อมูลทางเทคนิค

• เหมาะกับงานที่ต้องเร่งและหยุดเร็ว เช่น แขนกลและหุ่นยนต์
• ช่วยชดเชยการเยื้องศูนย์และการเอียงของเพลา
• โครงสร้างอลูมิเนียมน้ำหนักเบา ลดภาระมอเตอร์
• ลดแรงกระแทกและลดการสึกหรอของอุปกรณ์
• รองรับรอบหมุนสูงได้อย่างเสถียร
• ไม่มีระยะคลอน ส่งกำลังได้แม่นยำและตอบสนองไว

เอกสารข้อมูล

คัปปลิ้ง Couplings NBK code XHW-44C Data Sheet
