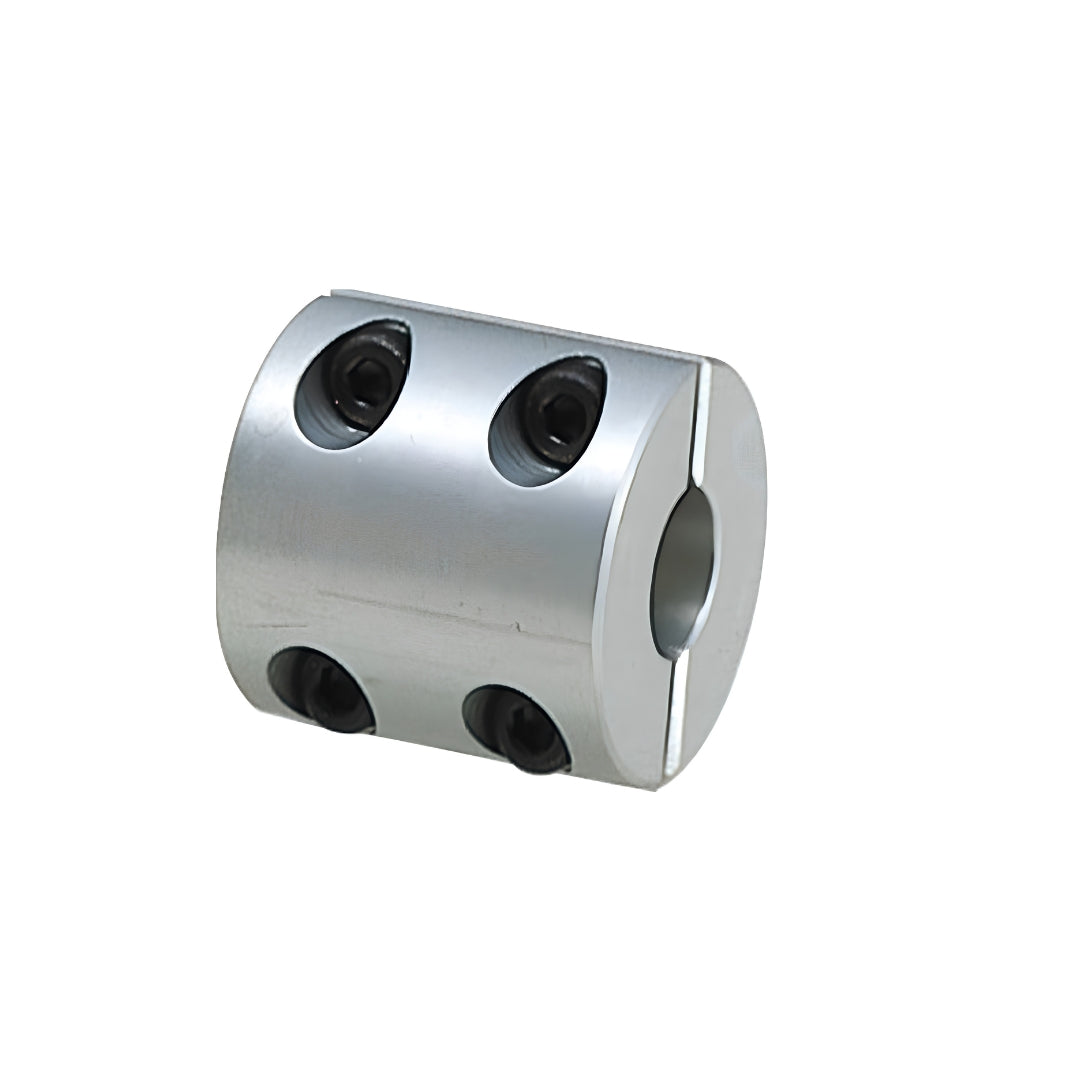

คัปปลิ้ง Couplings NBK code MRGS-50W

คัปปลิ้งชนิดนี้เป็นคัปปลิ้งแบบคงที่ (Rigid Coupling) สำหรับเชื่อมต่อเพลาโดยตรง มีวัสดุให้เลือกทั้งอลูมิเนียมอัลลอยด์และสแตนเลสสตีลล้วน เพื่อตอบโจทย์ทั้งด้านน้ำหนัก ความแข็งแรง และความทนทานต่อการกัดกร่อน โดยมีรูปแบบการยึดติดให้เลือก 3 ประเภท ได้แก่ แบบ Set Screw Type ที่ใช้สกรูตัวหนอน (Hex Socket Set Screw), แบบ Clamping Type ที่ใช้การแคลมป์รัดด้วยสกรูหัวจมหกเหลี่ยม (Hex Socket Head Cap Screw) และแบบ Split Type ที่เป็นโครงสร้างผ่าครึ่งแยกสองชิ้น ช่วยให้ติดตั้งและถอดประกอบได้สะดวกมากขึ้น เหมาะสำหรับงานที่ต้องการความแม่นยำและการยึดจับเพลาที่มั่นคงสูง

คุณสมบัติ

• คัปปลิ้งชนิดนี้เป็นแบบ Zero Backlash ไม่มีระยะรุนหรือระยะฟรี ช่วยให้การส่งกำลังมีความแม่นยำสูงและตอบสนองการควบคุมได้อย่างรวดเร็ว
• โครงสร้างมีน้ำหนักเบาและมีค่าโมเมนต์ความเฉื่อยต่ำมาก (Ultra Small Moment of Inertia) ช่วยลดภาระของมอเตอร์และเหมาะกับงานที่ต้องการการตอบสนองรวดเร็ว
• รุ่นสแตนเลสล้วน เช่น MRGS / MRGS-C / MRGS-W มีคุณสมบัติทนต่อการกัดกร่อนสูง เหมาะสำหรับสภาพแวดล้อมที่มีความชื้นหรือสารเคมี
• รองรับการใช้งานร่วมกับเซอร์โวมอเตอร์ (Servo Motor), สเต็ปปิ้งมอเตอร์ (Stepping Motor) และมอเตอร์ทั่วไป
• เหมาะสำหรับงานที่ต้องการความแม่นยำสูง เช่น โต๊ะงาน XY Stage, เครื่องจักรกล (Machine Tool) และอุปกรณ์ทำความสะอาด (Cleaning Equipment)
• จุดเด่นหลักคือให้ความแม่นยำในการหมุนสูง ลดการสูญเสียการตอบสนอง และช่วยให้ระบบขับเคลื่อนทำงานได้เสถียรมากขึ้น

ข้อมูลจำเพาะ

• รุ่นอลูมิเนียมอัลลอยด์ (MRG / MRG-C / MRG-W) ใช้ตัวเสื้อผลิตจากอลูมิเนียมเกรด A2017 พร้อมชุบผิวแบบ Anodized ช่วยเพิ่มความทนทานต่อการสึกกร่อนและลดน้ำหนักของคัปปลิ้ง
• สกรูยึดของรุ่นอลูมิเนียมใช้เหล็กกล้าผสม SCM435 พร้อมเคลือบผิวฟิล์มเฟอโรโซเฟอร์ริกออกไซด์สีดำ ช่วยเพิ่มความแข็งแรงและป้องกันสนิม
• รุ่นสแตนเลสสตีล (MRGS / MRGS-C / MRGS-W) ใช้ตัวเสื้อผลิตจากสแตนเลส SUS303 ให้ความแข็งแรงและทนต่อการกัดกร่อนได้ดี เหมาะสำหรับสภาพแวดล้อมที่มีความชื้นหรือสารเคมี
• สกรูยึดของรุ่นสแตนเลสใช้วัสดุ SUSXM7 ซึ่งช่วยเพิ่มความทนทานต่อการกัดกร่อนและเหมาะกับงานที่ต้องการความสะอาดหรือความทนทานระยะยาว
• ผู้ใช้งานสามารถเลือกวัสดุได้ตามลักษณะงาน โดยรุ่นอลูมิเนียมเหมาะกับงานที่ต้องการน้ำหนักเบา ส่วนรุ่นสแตนเลสเหมาะกับงานที่เน้นความทนทานและการป้องกันสนิมสูง

Part Number	A	W	F	G	M	Screw Tightening Torque (N·m)	Standard Bore Diameter D1 · D2
							5	6	8	10	12	14	15	16	18	19	20	25	28	30
MRG-16W	16	16	4	5	M2.5	1	●	●
MRG-20W	20	20	5	6.5	M2.5	1		●	●
MRG-25W	25	25	6	9	M3	1.5			●	●
MRG-32W	32	32	8	11	M4	2.5				●	●	●
MRG-40W	40	40	9.5	14	M5	4							●	●	●
MRG-50W	50	50	12	18	M6	8										●	●
MRG-65W	65	65	16	23	M8	16												●	●	●
MRGS-16W	16	16	4	5	M2.5	1	●	●
MRGS-20W	20	20	5	6.5	M2.5	1		●	●
MRGS-25W	25	25	6	9	M3	1.5			●	●
MRGS-32W	32	32	8	11	M4	2.5				●	●	●
MRGS-40W	40	40	9.5	14	M5	4							●	●	●
MRGS-50W	50	50	12	18	M6	8										●	●
MRGS-65W	65	65	16	23	M8	16												●	●	●

ข้อมูลทางเทคนิค

• คัปปลิ้งแบบผ่าครึ่ง (Split Type) รุ่น MRG-W และ MRGS-W ออกแบบให้ถอดประกอบและติดตั้งได้สะดวก เหมาะสำหรับงานที่ต้องการบำรุงรักษาหรือเปลี่ยนชิ้นส่วนบ่อย
• รุ่นอลูมิเนียมอัลลอยด์ (MRG-W) มีจุดเด่นด้านน้ำหนักเบาและค่าโมเมนต์ความเฉื่อยต่ำ ช่วยให้ตอบสนองการหมุนได้รวดเร็ว เหมาะกับงานความเร็วสูงและระบบเซอร์โว
• รุ่นสแตนเลสสตีล (MRGS-W) เน้นความแข็งแรงและทนต่อการกัดกร่อน เหมาะสำหรับงานที่ต้องการความทนทานสูงหรือใช้งานในสภาพแวดล้อมที่มีความชื้นและสารเคมี
• รองรับขนาดเพลาตั้งแต่ขนาดเล็กจนถึงงานแรงบิดสูง โดยรุ่นอลูมิเนียมรองรับแรงบิดได้สูงสุดประมาณ 35 N·m ส่วนรุ่นสแตนเลสรองรับได้สูงสุดประมาณ 7 N·m
• ความเร็วรอบสูงสุดรองรับได้ถึง 39,000 min⁻¹ ขึ้นอยู่กับขนาดและรุ่นของคัปปลิ้ง
• ค่าโมเมนต์ความเฉื่อยและน้ำหนักในข้อมูลอ้างอิงคำนวณจากขนาดรูเพลาสูงสุดของแต่ละรุ่น
• แนะนำให้ใช้เพลาที่มีค่าพิกัดความเผื่อ h6 หรือ h7 เพื่อให้การยึดจับมีความแม่นยำและลดโอกาสการสั่นสะเทือน
• หากใช้งานกับเพลาปาดเรียบ (D-cut Shaft) ควรตรวจสอบตำแหน่งผิวปาดของเพลาให้เหมาะสมระหว่างการติดตั้ง เพื่อป้องกันการยึดจับไม่สมดุล
• บางรุ่นหัวสกรูอาจยื่นออกนอกตัวเสื้อ ทำให้เส้นผ่านศูนย์กลางขณะหมุนมีขนาดใหญ่กว่าตัวคัปปลิ้ง จึงควรตรวจสอบระยะเคลียร์รันซ์เพื่อป้องกันการชนกับอุปกรณ์รอบข้างในเครื่องจักร
