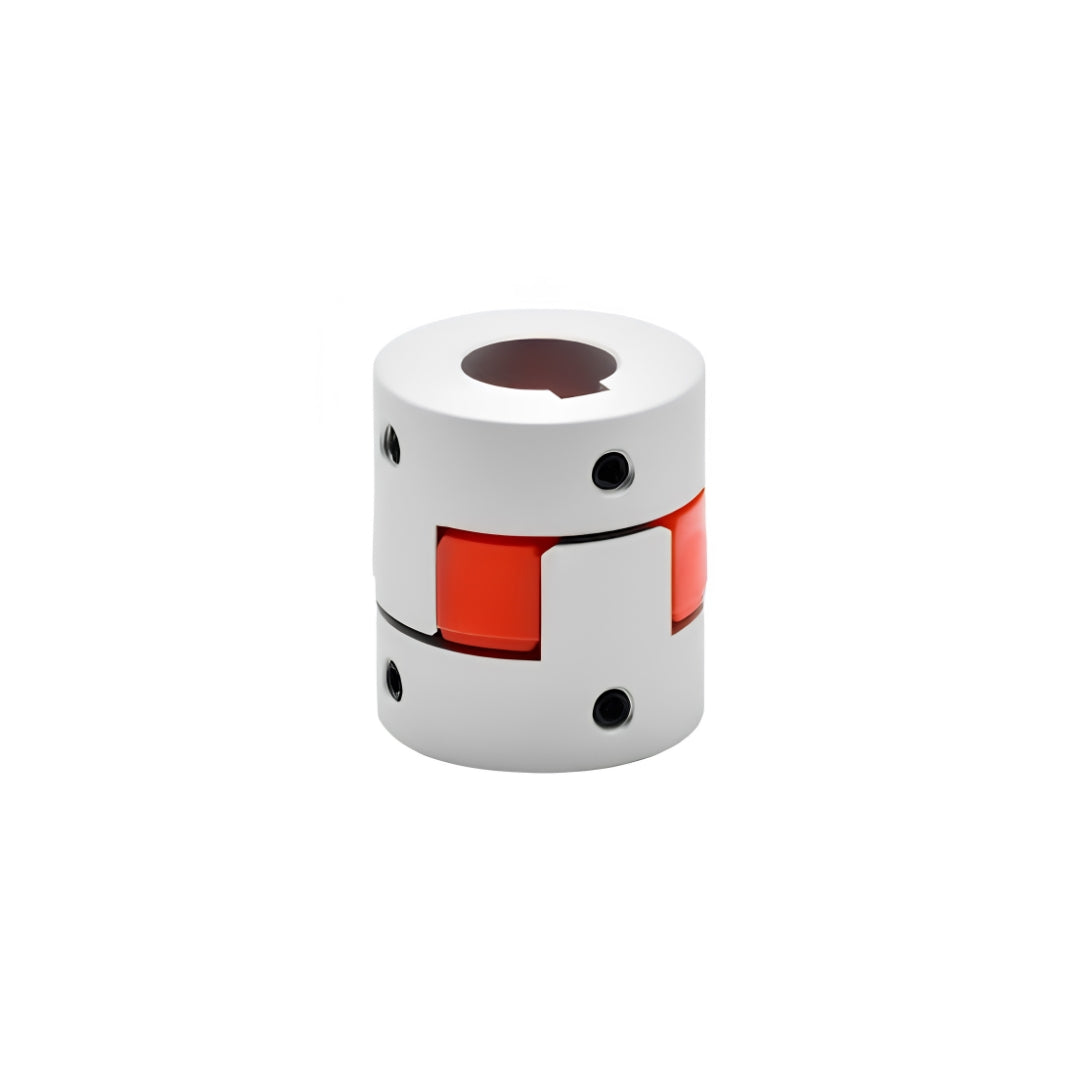

คัปปลิ้ง Couplings NBK code MJC-55

MJC Flexible Coupling - Jaw-Type (คัปปลิ้งแบบยืดหยุ่นชนิดข้อเสือ/ปากเป็ด) เป็นคัปปลิ้งที่ออกแบบมาเพื่อการส่งกำลังอย่างมีประสิทธิภาพและรองรับความคลาดเคลื่อนของระบบ โดยมีทั้งรุ่น Tight Fit ที่ให้การส่งกำลังแบบไม่มีระยะคลอน (Zero Backlash) เหมาะกับงานแรงบิดต่ำที่ต้องการความแม่นยำ และรุ่น Easy Fit ที่ช่วยให้การประกอบและแยกชิ้นส่วนระหว่างดุม (Hub) และปลอก (Sleeve) ทำได้อย่างสะดวกและราบรื่น โครงสร้างมีความยืดหยุ่นสูง สามารถรองรับการเยื้องศูนย์ การเบนมุม และช่วยดูดซับแรงสั่นสะเทือนจากการบิดได้ดี อีกทั้งยังมีคุณสมบัติเป็นฉนวนไฟฟ้า โดยมีค่าความต้านทานไม่น้อยกว่า 2 MΩ และสามารถเลือกความแข็งของปลอกยางได้ 4 ระดับ เพื่อให้เหมาะสมกับแรงบิดและเงื่อนไขการเยื้องศูนย์ของการใช้งานแต่ละประเภท

คุณสมบัติ

• คุณสมบัติหลัก รองรับแรงบิดสูง ใช้งานกับงานส่งกำลังทั่วไปถึงงานอุตสาหกรรม ดูดซับแรงสั่นสะเทือน ช่วยลดแรงกระแทกในระบบ เป็นฉนวนไฟฟ้า ลดการส่งผ่านกระแสไฟระหว่างเพลา
• เปรียบเทียบการทำงาน Zero Backlash (ระยะคลอนเป็นศูนย์) Tight Fit: ได้ Easy Fit: ไม่เน้น
• การเยื้องศูนย์ (Misalignment) Tight Fit: รองรับดี Easy Fit: รองรับในระดับใช้งานทั่วไป
• แรงสั่นสะเทือน (Vibration Absorption)Tight Fit: รองรับ Easy Fit: รองรับ
• แรงบิด (Torque Capacity) ทั้งสองรุ่น: รองรับงานแรงบิดตามการเลือกขนาด (ไม่มีระบุเด่นต่างกันชัดเจน)
• การประกอบ (Assembly) Tight Fit: ต้องการความแม่นยำ Easy Fit: ประกอบง่ายกว่า
• ฉนวนไฟฟ้า Tight Fit: มีคุณสมบัติ Easy Fit: ใช้งานได้ แต่ไม่ได้เน้นเป็นจุดขาย
• อุณหภูมิใช้งาน ทั้งสองรุ่น: -20°C ถึง 60°C
• รูปแบบการยึด Set Screw: MJC / MJC-E (ขนาดเล็ก Ø14–30) Clamping: MJC-CS / MJC-CS-E (Ø40–95) แบบมีคีย์: MJC-K / MJC-K-E Clamping + Key: MJC-CSK / MJC-CSK-E
• การใช้งาน Tight Fit: เครื่องจักรแม่นยำ เช่น XY table, Index table, Machine tool, Injection machine Easy Fit: งานทั่วไป เช่น ปั๊ม, เครื่องผสม, เครื่องจ่ายของเหลว, ระบบลำเลียง, พัดลม/ระบายอากาศ

ข้อมูลจำเพาะ

• วัสดุหลัก ดุม (Hub): อลูมิเนียม A2017 ชุบผิว Anodized เพิ่มความทนทานและกันกัดกร่อน ปลอก (Sleeve): โพลียูรีเทน (Polyurethane) ยืดหยุ่นสูง ช่วยลดแรงสั่นสะเทือน
• สกรูและชิ้นส่วนยึด สกรูตั้ง (Set Screw): SCM435 เคลือบฟิล์มสีดำ (Black Oxide) เพิ่มความทนสนิม สกรูหัวหมวก (Socket Head Cap Screw): SCM435 เคลือบผิวแบบเดียวกัน เพิ่มความแข็งแรงและทนการกัดกร่อน
• ขนาดรูเพลา (Bore) รองรับทั้ง มิลลิเมตร (H8) และ นิ้ว (H7) ใช้งานร่วมกับเพลามาตรฐานอุตสาหกรรมได้
• พิกัดเพลาที่แนะนำ แนะนำใช้เพลา h6 หรือ h7 เพื่อให้ได้ความพอดีและการส่งกำลังที่เสถียร

Part Number	A	L	W	B	C*1	Sleeve E	F	M	Screw Tightening Torque (N · m)
MJC-14	14	7	22	6	1	4	3.5	M3	0.7
MJC-20	20	10	30	8	1	6	5	M3	0.7
MJC-25	25	12	34	8	1	8	6	M4	1.7
MJC-30	30	11	35	10	1.5	10	5.5	M4	1.7
MJC-40	40	25	66	12	2	17	12.5	M5	4
MJC-55	55	30	78	14	2	26	15	M6	7
MJC-65	65	35	90	15	2.5	29.5	17.5	M8	15
MJC-80	80	45	114	18	3	35.5	22.5	M8	15
MJC-95	95	50	126	20	3	44	25	M8	15

ข้อมูลทางเทคนิค

• ความแข็งของปลอกยาง (Sleeve Hardness – JIS) A80 (น้ำเงิน BL / EBL): แรงบิดต่ำ–ปานกลาง / ดูดซับแรงสั่นสะเทือนได้ดีมาก / รองรับเยื้องศูนย์สูง A92 (ขาว WH / EWH): แรงบิดปานกลาง / สมดุลการใช้งาน A98 (แดง RD / ERD): แรงบิดสูง / ความยืดหยุ่นลดลง D64 (เขียว GR / EGR): แรงบิดสูงสุด / เหมาะงานหนัก แต่รองรับเยื้องศูนย์น้อยลง
• การใช้งานกับเซอร์โวมอเตอร์ (Tight Fit) ดุม + ปลอกแบบ Press-fit → ไม่มีระยะคลอน (Zero Backlash) ปลอกยางช่วยดูดซับแรงสั่นสะเทือน ช่วยเพิ่มการตอบสนองของระบบ (Gain สูงขึ้น) ประสิทธิภาพตอบสนองดีกว่าคัปปลิ้งแบบแผ่นดิสก์ในหลายงาน
• ผลของอุณหภูมิ (Temperature Effect) -20°C ถึง 30°C → ใช้งานปกติ (100%) 30°C ถึง 40°C → ลดแรงบิดเหลือ ~80% 40°C ถึง 60°C → ลดแรงบิดเหลือ ~70% หมายเหตุ: อุณหภูมิสูงต้องลดค่าพิกัดแรงบิด (Rated / Max Torque)
• ความแข็งและการเปลี่ยนตามอุณหภูมิ ค่าความแข็งและความแข็งเชิงบิดอ้างอิงที่ 20°C = 100%ค่าจะเปลี่ยนตามอุณหภูมิจริง (ดูกราฟเทคนิคประกอบ)
• ข้อควรระวังแรงบิดรูด (Slip Torque) รุ่น Clamping (MJC-CS) อาจเกิด “เพลารูด” ได้ในบางขนาด ต้องตรวจสอบค่า Slip Torque ก่อนใช้งานจริง เพื่อป้องกันการลื่นของเพลาขณะรับแรงบิดสูง
