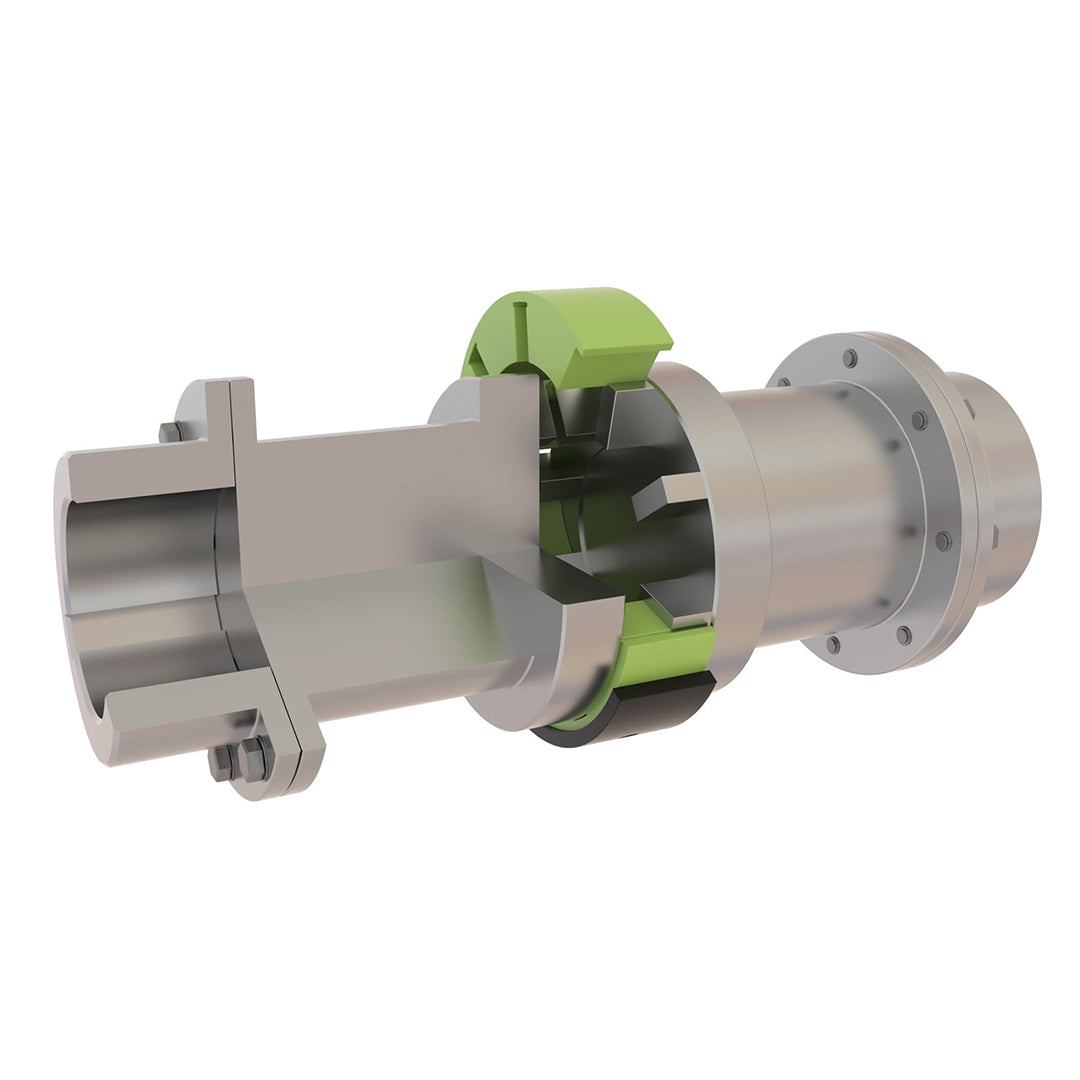

คัปปลิ้ง Coupling KCP คัปปลิ้งเฟล็กซ์ code KW31-20

คัปปลิ้ง Coupling KCP คัปปลิ้งเฟล็กซ์ code KW31-20

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

KCP

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
5,606.25 ฿
5,606.25 ฿
Sale Sold out

รายละเอียด คัปปลิ้ง Coupling KCP คัปปลิ้งเฟล็กซ์ code KW31-20

คัปปลิ้งเฟล็กซ์ หรือข้อต่อเพลายืดหยุ่น KCP รุ่น KW ได้รับการออกแบบให้เปลี่ยนชิ้นส่วนได้อย่างรวดเร็วโดยไม่ต้องถอดฮับหรือตั้งแนวมอเตอร์ใหม่ ช่วยลดเวลาหยุดเครื่องและค่าบำรุงรักษา ด้วยวัสดุยูรีเทนที่ยืดหยุ่น ไม่ต้องหล่อลื่น และทนต่อการสึกหรอและสารเคมี สามารถใช้งานได้ในช่วงอุณหภูมิ -40°C ถึง 95°C รองรับเส้นผ่านศูนย์กลางเพลาได้ถึง 186 มม. และแรงบิดสูงสุด 15,028 นิวตันเมตร มีให้เลือกทั้งแบบติดตั้งใกล้กันและแบบใช้ระยะห่าง พร้อมการออกแบบกะทัดรัดที่ไม่จำเป็นต้องปรับเปลี่ยนโครงป้องกันข้อต่อสำหรับงานเฉพาะทาง ทำให้เป็นทางเลือกที่คุ้มค่าและเชื่อถือได้ในงานส่งกำลัง

คุณสมบัติ

  • ออกแบบให้เปลี่ยนชิ้นส่วนได้ง่ายและรวดเร็ว โดยไม่ต้องถอดฮับหรือตั้งแนวเพลาใหม่
  • ใช้วัสดุยูรีเทนที่มีความยืดหยุ่นสูง ไม่ต้องหล่อลื่น ช่วยลดค่าบำรุงรักษา
  • ทนต่อการสึกหรอและสารเคมีได้ดีเยี่ยม
  • รองรับการทำงานในสภาพแวดล้อมที่มีอุณหภูมิตั้งแต่ -40°C ถึง 95°C
  • ออกแบบให้มีขนาดกะทัดรัด ไม่ต้องปรับเปลี่ยนแผ่นป้องกันข้อต่อในงานติดตั้ง
  • รองรับแรงบิดได้สูง และใช้ได้กับเพลาขนาดใหญ่
  • เหมาะสำหรับงานอุตสาหกรรมที่ต้องการความยืดหยุ่น ความทนทาน และการบำรุงรักษาต่ำ

ข้อมูลจำเพาะ

  • ชนิดการติดตั้ง มีให้เลือกทั้งแบบ Close-coupled และ Spacer
  • วัสดุของชิ้นส่วนยืดหยุ่น ยูรีเทน (Urethane)
  • ช่วงอุณหภูมิการทำงาน -40°C ถึง 95°C
  • ความสามารถในการทนแรงบิด สูงสุด 15,028 นิวตันเมตร (Nm)
  • ขนาดเส้นผ่านศูนย์กลางเพลาที่รองรับ สูงสุด 186 มม.
  • การหล่อลื่น ไม่จำเป็นต้องหล่อลื่น

ขนาด

belt

ข้อมูลทางเทคนิค

Size Torque
Rating
(Nm)		 Max RPM Allow
Max
Bore
(mm)		 Cplg Wt (Kg) Dimensions (Millimeters)
Distance Between Shaft Ends (BE) = 2(C) + GAP - 2(RM)		 Cover Fasteners Flange Fasteners T-Shaft Hub
Min BE
(Kg)		 Add BE
(Kg)		 BE A AA B BDD FF RM S Z GAP Size Allen
Wrench		 Size Per
Range
Max Min Nylon Steel Nylon Steel
5 62 4,500 35 3.63 0.014 235 80.9 76.5 76.5 80.5 80.4 34.9 52.4 86 1.27 27.4 8.9 2 M4 M2.5 M6 4 1020T
10 130 4,500 43 4.99 0.015 254 88.9 90.4 90.4 94.5 94.4 41.3 59.5 94 1.27 31.5 10.9 2 M4 M2.5 M6 8 1030T
20 316 4,500 56 9.53 0.027 254 88.9 126.0 124.0 132.0 130.0 54.0 78.6 113 1.27 27.4 15.0 2 M6 M4 M6 8 1040T
30 520 4,500 67 14.10 0.034 254 111.0 146.6 143.0 153.0 149.0 60.3 87.3 126 1.27 40.6 17.0 2 M6 M4 M8 8 1050T
40 1,028 3,600 85 25.90 0.040 311 127.0 182.1 177.0 190.0 185.0 79.4 109.5 153 1.27 46.7 21.1 5 M8 M5 M10 12 1070T
50 2,508 3,000 95 45.40 0.059 311 165.0 230.9 224.0 239.0 232.0 88.9 122.2 178 1.27 49.8 27.9 5 M8 M5 M12 12 1080T
60 4,011 2,500 110 72.60 0.082 311 200.0 267.0 278.0 101.6 142.9 210 1.27 35.3 5 M10 M6 M16 12 1090T
70 8,011 2,100 130 102.00 0.117 373 224.0 310.0 321.0 90.4 171.4 251 1.52 39.6 5 M10 M6 M20 12 1100T
70 8,011 2,100 150 120.00 0.117 373 224.0 310.0 321.0 104.1 196.8 276 1.52 39.6 5 M10 M6 M20 12 1100T
80 15,027 1,800 190 230.00 0.240 424 256.0 370.0 381.0 134.6 238.1 347 2.39 45.5 6 M10 M6 M27 12 1130T

เอกสารข้อมูล

คัปปลิ้ง Coupling KCP คัปปลิ้งเฟล็กซ์ code KW31-20 Data sheet
