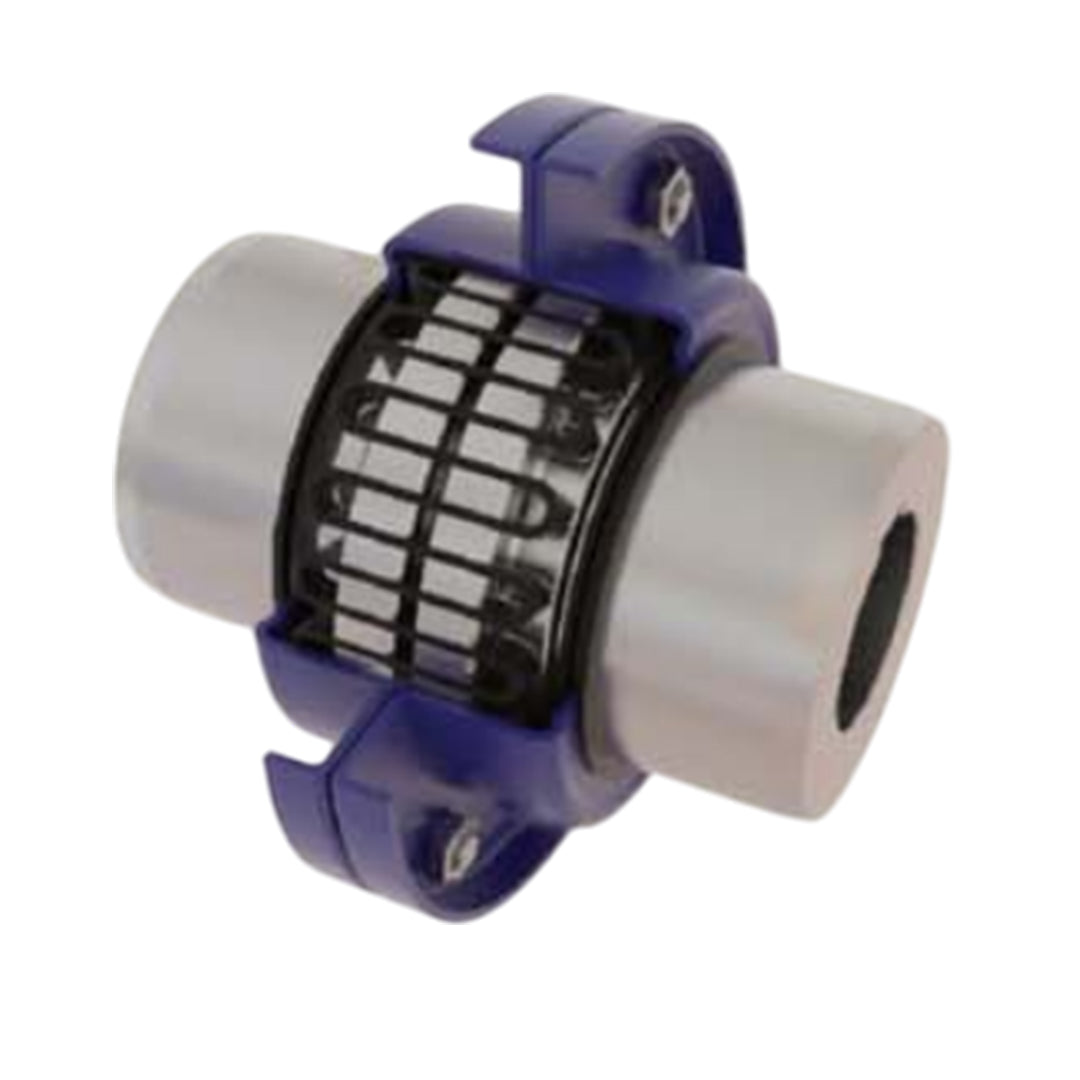

คัปปลิ้ง Coupling KCP กริดคัปปลิ้ง code T20-1040

คัปปลิ้ง Coupling KCP กริดคัปปลิ้ง code T20-1040

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

KCP

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
7,682.40 ฿
7,682.40 ฿
Sale Sold out

รายละเอียด คัปปลิ้ง Coupling KCP กริดคัปปลิ้ง code T20-1040

MPS Tapered Grid Couplings เป็นข้อต่อเพลาถึงเพลาที่มีขนาดกะทัดรัด แต่รองรับแรงบิดได้สูงจากโครงสร้างเหล็กกล้าอัลลอยชุบแข็งที่แข็งแรง ตะแกรงรูปทรงสี่เหลี่ยมคางหมูได้รับการชุบแข็งแบบสปริงและผ่านกระบวนการยิงเม็ดเหล็กด้วยความเร็วสูง (Shot Peening) เพื่อเพิ่มความแข็งแรงของวัสดุอย่างมีนัยสำคัญและยืดอายุการใช้งาน ติดตั้งง่ายผ่านฝาครอบที่ถอดได้ โดยไม่ต้องย้ายเครื่องจักร ลดเวลาในการหยุดเครื่อง ตัวตะแกรงสามารถขยับตัวภายในร่องดุม ช่วยรองรับการเยื้องศูนย์ของเพลาโดยไม่ส่งแรงด้านข้างไปยังแบริ่ง นอกจากนี้ยังทำหน้าที่เหมือนโช้คอัพที่ดูดซับแรงกระแทกและแรงสั่นสะเทือน ช่วยลดแรงกระแทกหรือโหลดสูงที่อาจกระทบต่อระบบขับเคลื่อนในระยะยาว ทำให้เหมาะสำหรับการใช้งานในสภาพโหลดเปลี่ยนแปลงบ่อยและต้องการความยืดหยุ่นสูง

คุณสมบัติ

  • ขนาดกะทัดรัด แต่รองรับแรงบิดสูง สร้างจากเหล็กอัลลอยด์ที่แข็งแรงและมีค่าความแข็งสูง
  • ตะแกรงเรียว ออกแบบมาให้มีหน้าตัดเป็นรูปสี่เหลี่ยมคางหมูและผ่านการอบชุบเพื่อเพิ่มความแข็งแบบสปริง
  • การยิงทราย (Shot Peening) การอัดโมเลกุลพื้นผิวด้วยลูกปัดเหล็กขนาดเล็กความเร็วสูง ช่วยเพิ่มความแข็งแรงอย่างมากและยืดอายุการใช้งาน
  • เข้าถึงง่าย สามารถใส่ตะแกรงเรียวเข้าไปในร่องของดุมได้ง่ายผ่านฝาครอบที่ถอดออกได้ ไม่ต้องเคลื่อนย้ายอุปกรณ์ (ลดเวลาหยุดทำงาน) และใช้เครื่องมือมาตรฐานในการติดตั้งฝาครอบแบบแยกส่วน
  • การเข้าถึงตะแกรง ตะแกรงสามารถเข้าถึงได้ง่ายผ่านฝาครอบที่ถอดออกได้ของชุดประกอบ (unit's removable cover)
  • การติดตั้งที่สะดวก ง่ายกว่ามากในการใส่ตะแกรงเรียวเข้าไปในร่องของดุม (slots of the hub) เมื่อเทียบกับการติดตั้งตะแกรงแบบสี่เหลี่ยมผืนผ้า (fitting rectangular grids)
  • ลดเวลาหยุดทำงาน ไม่จำเป็นต้องเคลื่อนย้ายอุปกรณ์ (no need for the equipment to be moved) ซึ่งช่วยลดเวลาหยุดทำงาน (downtime) ในการติดตั้งหรือบำรุงรักษา
  • การติดตั้งโดยตรงและง่ายดาย เนื่องจากมีขนาดกะทัดรัด ตะแกรงเรียวสามารถวางลงในร่องของดุมได้โดยตรง
  • ใช้เครื่องมือมาตรฐาน ฝาครอบแบบแยกส่วน (practical split cover) สามารถติดตั้งได้โดยใช้เครื่องมือมาตรฐานทั่วไป
  • การป้องกันการเยื้องแนวของเพลา (Protection Against Shaft Misalignment) ตะแกรงเรียวสามารถ "โยก, หมุน, และลอยตัว" (rock, pivot, and float) ได้อย่างอิสระภายในร่องฟันของดุม (hub teeth)
  • การป้องกันแรงกระแทกและแรงสั่นสะเทือน (Protection Against Shock & Vibratory loads) ข้อต่อแบบตะแกรงเรียวของ MPS มีความสามารถในการ "บิดตัว" (deflect torsionally) เมื่อต้องเผชิญกับแรงกระแทกปกติหรือแรงสั่นสะเทือน

ข้อมูลจำเพาะ

  • ผลิตจากเหล็กอัลลอยด์ที่มีความแข็งแรงสูง (high strength hardened alloy steel construction)
  • ตะแกรง (grids) ออกแบบมาให้มีหน้าตัดเป็นรูปสี่เหลี่ยมคางหมู (trapezoidal cross section)
  • ผ่านกระบวนการอบชุบ (tempered) เพื่อให้ได้ความแข็งแบบสปริง (spring hardness)
  • ใช้กระบวนการยิงทรายแบบความแม่นยำสูง (high-precision operation called shot peening) ซึ่งเป็นการอัดโมเลกุลที่ผิวหน้าด้วยลูกปัดเหล็กขนาดเล็กความเร็วสูง ส่งผลให้ความแข็งแรงเพิ่มขึ้นอย่างมาก และมี "กำลังสำรอง" (reserve strength) เพื่อยืดอายุการใช้งานของชิ้นส่วน (longer part life)

ขนาด

belt

ข้อมูลทางเทคนิค

Size Torque Rating (Nm) Allow Speed RPM Max Bore (mm) Min Bore (mm) Cplg Weight (Kg) Lube Weight (Kg) Dimensions (Millimeters)
A B C D F J M GAP
1020 52 6,000 28 13 1.94 0.0272 112.3 98.2 47.6 39.7 64.3 23.9 47.8 3
1030 149 6,000 35 13 2.58 0.0408 121.8 98.2 47.6 49.2 73.8 24.9 47.8 3
1040 249 6,000 43 13 3.35 0.0544 129.8 104.6 50.8 57.2 81.8 25.9 50.8 3
1050 435 6,000 50 13 5.32 0.0680 148.8 123.6 60.3 66.7 97.6 30.5 60.5 3
1060 684 6,000 56 20 7.01 0.0862 163.1 130.0 63.5 76.2 111.1 31.8 63.5 3
1070 994 5,500 67 20 10.20 0.1130 174.2 155.4 76.2 87.3 122.3 33.5 66.5 3
1080 2,050 4,750 80 27 17.60 0.1720 201.2 180.8 88.9 104.8 149.2 43.7 88.9 3
1090 3,730 4,000 95 27 25.40 0.2540 232.9 199.8 98.4 123.8 168.3 47.0 95.2 3
1100 6,280 3,600 110 42 42.00 0.4260 267.9 246.2 120.6 142.1 198.0 59.7 120.7 5
1110 9,320 3,000 120 42 54.40 0.5080 286.9 259.0 127.0 160.3 216.3 62.7 124.0 5
1120 13,700 2,700 140 61 81.80 0.7350 320.2 304.4 149.2 179.4 245.5 73.7 142.7 6
1130 19,900 2,400 170 67 122.00 0.9070 379.0 329.8 161.9 217.5 283.8 74.9 146.0 6
1140 28,600 2,200 200 67 180.00 1.1300 417.1 374.4 184.2 254.0 321.9 78.2 155.4 6
1150 39,800 2,000 215 108 230.00 1.9500 476.2 371.8 182.9 269.2 374.4 107.3 203.2 6
1160 55,900 1,750 240 121 321.00 2.8100 533.4 402.2 198.1 304.8 423.9 115.3 215.9 6
1170 74,600 1,600 280 134 448.00 3.4900 584.2 437.8 215.9 355.6 474.7 120.1 226.1 6
1180 103,000 1,400 300 153 591.00 3.7600 630.0 483.6 238.8 393.7 546.0 130.0 - 6
1190 137,000 1,300 335 153 761.00 4.4000 685.0 524.2 259.1 436.9 589.0 135.0 - 6
1200 186,000 1,100 360 178 1021.00 5.6200 737.0 564.8 279.4 497.8 652.0 145.0 - 6
