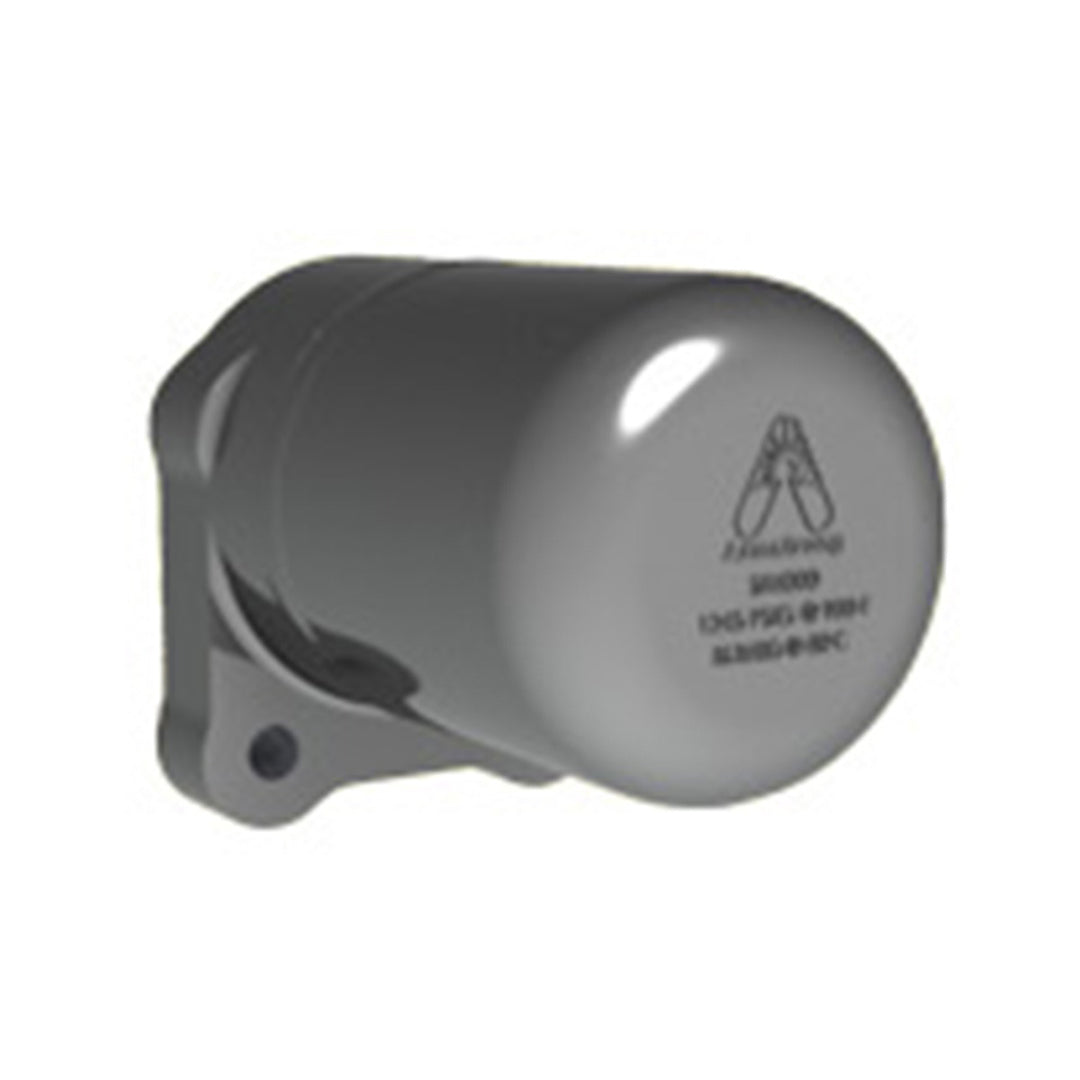

กับดักไอน้ำ Steam trap ARMSTRONG Bimetallic Steam Trap For Superheat Conditions code SH-4000L

Name: กับดักไอน้ำ Steam trap ARMSTRONG Bimetallic Steam Trap For Superheat Conditions code SH-4000L
Brand: Armstrong
SKU: SH-4000L
Price: 80947.20 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

Armstrong

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

80,947.20 ฿

Sale Sold out

Quantity

รายละเอียด กับดักไอน้ำ Steam trap ARMSTRONG Bimetallic Steam Trap For Superheat Conditions code SH-4000L

กับดักไอน้ำแบบ Bimetallic ของ Armstrong SH-4000 Series เป็นดีไซน์ที่เหมาะสมอย่างยิ่งสำหรับการใช้งานกับไอน้ำร้อนยวดยิ่ง (superheated steam) ในช่วงเริ่มต้นการทำงาน กลไก Bimetallic จะเปิดเต็มที่เพื่อให้อากาศและคอนเดนเสทปริมาณมากที่ไม่มีการควบแน่นถูกระบายออกจากระบบ เมื่อระบบถึงสภาวะไอน้ำอิ่มตัว กลไกจะเริ่มปิดเพื่อป้องกันการสูญเสียไอน้ำจริง ความร้อนยวดยิ่งที่เกิดขึ้นในระหว่างการทำงานปกติจะทำให้วาล์วปิดอยู่เสมอเพื่อยืดอายุการใช้งาน

เปรียบเทียบราคา สายพานไทม์มิ่ง (Timing Belt) ตัวอื่นๆ

คุณสมบัติ

ในกรณีที่สภาวะการทำงานเปลี่ยนไปและมีคอนเดนเสทก่อตัวขึ้นที่ทางเข้ากับดักไอน้ำ ผลการทำความเย็นจะช่วยให้กลไก Bimetallic เปิดและระบายการสะสมของคอนเดนเสทออกไป วาล์วจะปิดอย่างรวดเร็วเมื่อสภาวะการทำงานปกติกลับมา

SH-4000 ประกอบด้วยตัวเรือนสเตนเลสสตีลที่หล่อแบบ Investment ซึ่งมีขนาดกะทัดรัดและทนทานต่อการกัดกร่อนสูง หน้าแปลนเชื่อมต่อแบบบูรณาการเข้ากันได้กับขั้วต่อ Armstrong IS-4 แบบ 4 โบลต์, Class 900 ทำให้ประหยัดค่าแรงและง่ายต่อการเปลี่ยนกับดักไอน้ำ

ข้อมูลจำเพาะ

เงื่อนไขการทำงานสูงสุด (Maximum Operating Conditions)

แรงดันสูงสุดที่อนุญาต (การออกแบบตัวถัง): 1,245 psig ที่ 900°F (86 bar ที่ 482°C)
แรงดันใช้งานสูงสุด:
- SH-4009L: 650 psig ที่ 900°F (45 bar ที่ 482°C)
- SH-4009H: 900 psig ที่ 900°F (62 bar ที่ 482°C)
- SH-4015: 1,245 psig ที่ 900°F (86 bar ที่ 482°C)

วัสดุและน้ำหนัก (Materials and Weight)

ตัวเรือน (Body): ASTM A351 Gr. CF8M
ส่วนประกอบวาล์วและบ่า (Valve & Seat Elements): Titanium, Ni-Cr, สเตนเลสสตีล
ปะเก็นเกลียว (Spiral Wound Gasket): สเตนเลสสตีล
สลักเกลียว (Bolts): ASTM A193 B7
น้ำหนัก (Weight): 3.75 lbs (1.7 kg)

ข้อมูลทางเทคนิค

Model	SH-4000L	SH-4009H	SH-4015
Capacities To	6000 lb/hr (2722 kg/hr)	6000 lb/hr (2722 kg/hr)	6000 lb/hr (2722 kg/hr)
Maximum Allowable Pressure	1245 psig @ 900°F (86 barg @482°C)	1245 psig @ 900°F (86 barg @482°C)	1245 psig @ 900°F (86 barg @482°C)
Maximum Allowable Temperature	900°F (482°C)	900°F (482°C)	900°F (482°C)
Body Material	ASTM A-351 GR. CF8M Stainless Steel	ASTM A-351 GR. CF8M Stainless Steel	ASTM A-351 GR. CF8M Stainless Steel
Maximum Operating Pressure	650 psig (45 bar)	900 psig (62 bar)	1245 psig (86 bar)
Connection Type	Screwed, Socketweld, Flanged	Screwed, Socketweld, Flanged	Screwed, Socketweld, Flanged
Connection Size	1/2" (15 mm) 3/4" (20 mm)	1/2" (15 mm) 3/4" (20 mm)	1/2" (15 mm) 3/4" (20 mm)
