รวม 5 ปัญหาที่พบบ่อยในการติดตั้งและใช้งานเกจ Dwyer พร้อมวิธีแก้ไข

5 ปัญหาที่พบบ่อยในการติดตั้งและใช้งานเกจวัดความดัน Dwyer (โดยเฉพาะซีรีส์ยอดนิยมอย่าง Magnehelic และเกจวัดแรงดันต่างระดับ) พร้อมแนวทางแก้ไข มีดังนี้

1. เข็มไม่อยارขยับ, อ่านค่าไม่ได้ หรือเกจทำงานเชื่องช้า (Sluggish / Won't Indicate)

สาเหตุที่พบบ่อย:

• ลืมปิดจุกพอร์ตที่ไม่ได้ใช้งาน (Duplicate pressure port not plugged) ทำให้แรงดันรั่วไหลออกทางพอร์ตเปิด
• ท่อส่งสัญญาณแรงดัน (Sensing lines) อุดตัน มีรอยพับหักงอ หรือเกิดรอยรั่ว
• ไดอะแฟรมภายในอาจฉีกขาดจากการได้รับแรงดันเกิน (Overpressure) แบบกะทันหัน

วิธีแก้ไข

• ตรวจสอบและปิดผนึกพอร์ตแรงดันที่ไม่ได้ใช้งานให้เรียบร้อย
• ตรวจสอบท่อลม/ท่อแรงดันตลอดแนวว่าไม่มีสิ่งอุดตันหรือพับงอ
• หากตรวจสอบแล้วพบว่าไดอะแฟรมเสียหายจากแรงดันเกิน จำเป็นต้องส่งซ่อมหรือเปลี่ยนอุปกรณ์ใหม่ และควรติดตั้งวาล์วป้องกันแรงดันเกิน (Overpressure protection) เพิ่มเติมหากจำเป็น

2. ค่าแรงดันไม่ตรงหรือเพี้ยนไปจากศูนย์ (Pointer Off-Zero) เมื่อไม่มีแรงดัน

สาเหตุที่พบบ่อย

• เกิดจากการติดตั้งเกจผิดแนวระนาบ (เช่น สเปซแลงการผลิตตั้งค่าไว้สำหรับแนวตั้ง แต่หน้างานนำไปติดตั้งในแนวนอน)
• แรงสั่นสะเทือนในพื้นที่ติดตั้งทำให้กลไกภายในเคลื่อน
• แรงดันตกค้างอยู่ในระบบท่อ

วิธีแก้ไข:

• ก่อนปรับตั้งค่า ให้ปลดแรงดันออกจากพอร์ตทั้ง High และ Low หรือเปิดพอร์ตให้ "สัมผัสกับบรรยากาศภายนอกทั้งสองด้าน" (Vented to atmosphere)
• ใช้ไขควงปากแบนขนาดเล็กหมุน External Zero Adjust Screw ที่อยู่บริเวณหน้าปัดด้านนอก เพื่อปรับเข็มให้ตรงกับเลขศูนย์พอดี
• ตรวจสอบว่ารุ่นที่ใช้งานติดตั้งตรงกับ orientation ที่สั่งซื้อหรือไม่ (มาตรฐานทั่วไปมักสอบมาตรวัดในแนวตั้ง)

3. เข็มชี้แกว่งสั่นไม่นิ่ง (Pointer Oscillation)

สาเหตุที่พบบ่อย:

• มีแรงสั่นสะเทือนรุนแรงรอบบริเวณที่ติดตั้งเกจ
• แรงดันในระบบเกิดการกระพือหรือมีความผันผวนสูง (Pulsating pressures)

วิธีแก้ไข:

• ย้ายจุดติดตั้งเกจไปยังตำแหน่งที่มีแรงสั่นสะเทือนน้อยกว่า หรือติดตั้งบนโครงสร้างที่มั่นคงแข็งแรง
• หากเป็นเกจแบบดิจิทัล (Digital Series เช่น DM) สามารถเข้าไปตั้งค่าฟังก์ชันกรองสัญญาณหรือหน่วงเวลา (Damping / Filter settings) ในเมนูของเครื่องให้สูงขึ้นได้
• สำหรับเกจแบบเข็มอนาล็อก ให้ติดต่อผู้แทนจำหน่ายเพื่อใช้อุปกรณ์เสริมแดมเปอร์ (Damping mechanisms) หรือชุดลดแรงกระแทกของลมเพิ่มเติม

4. ปัญหาผลกระทบจากอุณหภูมิแวดล้อมต่ำหรือสูงเกินไป (Extreme Temperature Issues)

สาเหตุที่พบบ่อย:

• นำเกจไปติดตั้งในพื้นที่ที่มีอุณหภูมิต่ำกว่าจุดใช้งานมาตรฐาน (เช่น ตู้แช่เย็นหรือห้องความเย็นต่ำกว่า -7°C หรือ 20°F) ส่งผลให้กลไกภายในฝืดหรือของเหลว/ชิ้นส่วนตอบสนองผิดปกติ
• โดนแสงแดดส่องโดยตรงเป็นเวลานานจนพลาสติกใสหน้าปัดเสื่อมสภาพหรือกรอบ

วิธีแก้ไข:

• หากจำเป็นต้องใช้งานในที่อุณหภูมิต่ำมากๆ ควรสั่งซื้อรุ่นพิเศษที่มีออฟชันสำหรับอุณหภูมิต่ำโดยเฉพาะ (Low Temperature - LT Option)
• หลีกเลี่ยงการติดตั้งในจุดที่โดนแสงแดดส่องตรง ๆ ควรมีแผงบังแดดหรือติดตั้งในตู้ Control Panel ที่มีร่มเงา

5. ความชื้น หรือฝุ่นละอองสะสมภายในตัวเกจ

สาเหตุที่พบบ่อย: การติดตั้งใช้งานในพื้นที่ที่มีฝุ่นละอองสูงหรือมีความชื้นมาก (เช่น หน้างานอุตสาหกรรมหนัก งานระบบปรับอากาศในพื้นที่เปิด) ทำให้ฝุ่นเล็ดลอดเข้าไปสะสมในตัวเรือน ส่งผลต่อความแม่นยำ

วิธีแก้ไข:

• ในสภาพแวดล้อมที่มีฝุ่นหรือละอองมาก แนะนำให้ติดตั้งอุปกรณ์เสริมตัวกรองลมที่พอร์ต เช่น A-331 Filter Vent Plug เพื่อป้องกันฝุ่นเข้าสู่ตัวเครื่อง
• ตรวจสอบโอริง (O-ring) และฝาครอบด้านหลัง/ด้านหน้าให้ขันปิดแน่นหนาสกรูครบถ้วนทุกตัวเพื่อป้องกันความชื้นและฝุ่นละอองรั่วซึม

เทคนิคการเลือกย่านการวัด (Range) ของเกจ Dwyer อย่างไรไม่ให้พลาด?

การเลือกย่านการวัด (Range) ของเกจวัดความแตกต่างของความดันจาก Dwyer (เช่น ซีรีส์ Magnehelic ยอดนิยม) ให้แม่นยำและไม่พลาด เริ่มต้นจากการประเมินค่าความดันใช้งานปกติ (Normal Operating Pressure) ให้อยู่ในช่วง 30% ถึง 70% หรือบริเวณกึ่งกลางของสเกลหน้าปัด ซึ่งเป็นช่วงที่ไดอะแฟรมและกลไกสปริงขับเคลื่อนเข็มทำงานได้เที่ยงตรงที่สุด หลีกเลี่ยงการเลือกสเกลที่ใช้งานอัดแน่นชิดมุมซ้ายหรือขวาจนเกินไป เนื่องจากความผิดพลาดจากฮิสเทรีซิส (Hysteresis) และค่าความคลาดเคลื่อนตามสเปกมาตรฐาน (มักอยู่ที่ ±2% หรือ ±3% ของสเกลเต็ม ช่วง Full Scale) จะส่งผลกระทบต่อความน่าเชื่อถือในการอ่านค่าสูงมาก นอกจากนี้ต้องตรวจสอบแรงดันสูงสุดที่อาจเกิดขึ้นในระบบ (Maximum System Pressure) และขีดจำกัดแรงดันเกิน (Overpressure Limit) ให้สอดคล้องกับพิกัดความปลอดภัยของรุ่นนั้นๆ เช่น เกจมาตรฐานบางรุ่นรองรับแรงดันเกินได้ถึง 15 psig เพื่อป้องกันไม่ให้ไดอะแฟรมภายในฉีกขาดหรือเสียรูปถาวรเมื่อเกิดสภาวะแรงดันกระชาก (Pressure Surge) หรือกระบวนการล้างทำความสะอาดระบบ (Purging)

การพิจารณาประเภทแอปพลิเคชัน สภาพแวดล้อม และหน่วยวัด (Units of Measurement) ก็เป็นหัวใจสำคัญที่ต้องสอดคล้องกับหน้างานจริง เช่น งานวัดความดันห้องสะอาด (Cleanroom) หรือห้องผ่าตัด มักนิยมใช้ย่านต่ำมากระดับ 0 ถึง 0.5 นิ้วน้ำ (in. w.c.) หรือ 0 ถึง 125 Pa เพื่อให้เห็นความเปลี่ยนแปลงของความดันอากาศได้อย่างละเอียดชัดเจน ขณะที่งานตรวจสอบสถานะไส้กรองฝุ่นอุตสาหกรรม (Filter Monitoring) จำเป็นต้องคำนวณเผื่อสเกลให้ครอบคลุมถึงจุดที่ฟิลเตอร์เริ่มอุดตันและมีแรงดันตกคร่อม (Pressure Drop) สูงสุด ซึ่งมักมีค่ามากกว่าสภาวะปกติถึง 2 หรือ 3 เท่า หากหน้างานมีลักษณะการไหลที่ผันผวนหรือมีการสั่นสะเทือนสูง ควรพิจารณาเลือกสเกลที่กว้างขึ้นเล็กน้อย พร้อมติดตั้งอุปกรณ์ลดแรงกระแทก (Pulsation Damper หรือ Snubber) ร่วมด้วย เพื่อป้องกันไม่ให้เข็มชี้ตีสะบัดแรงจนกลไกเฟืองภายในสึกหรอและสูญเสียความเที่ยงตรงก่อนกำหนด

ทำความรู้จัก Capsuhelic Gage จาก Dwyer สำหรับงานวัดแรงดันของเหลวและก๊าซ

เกจวัดความดันแตกต่าง Dwyer Capsuhelic (Series 4000) เป็นเครื่องมือวัดทางกลไกสมรรถนะสูงที่ต่อยอดมาจากดีไซน์อันเลื่องชื่อของรุ่น Magnehelic แต่ถูกออกแบบมาให้รองรับแรงดันระบบสแตติก (System Pressure) ภายในท่อหรือภาชนะได้สูงถึง 500 psig (34.4 bar) แม้จะทำการวัดผลต่างความดัน (Differential Pressure) ในช่วงที่ต่ำมากๆ เช่น 0.5 นิ้วน้ำ (in w.c.) ก็ตาม หัวใจสำคัญของเกจรุ่นนี้คือโครงสร้างแคปซูล (Gauge Capsule) และแผ่นไดอะแฟรมที่ปิดผนึกแรงดันเอาไว้ภายใน ทำให้สามารถใช้งานกับทั้งอากาศ ก๊าซที่เข้ากันได้ รวมถึงของเหลวและน้ำมัน โดยไม่ต้องใช้น้ำยาบรรจุภายใน (Liquid-filled) จึงหมดกังวลเรื่องข้อจำกัดในการติดตั้งกลางแจ้ง นอกจากนี้ยังมีกลไกการส่งผ่านการเคลื่อนที่แบบไร้ความฝืด (Frictionless Movement) ร่วมกับชุดส่งกำลังที่แม่นยำ ช่วยให้การอ่านค่ามีความฉับไว โดยผู้ใช้งานสามารถทำการปรับตั้งค่า Zero และ Range ได้จากภายนอกตัวเกจโดยตรงโดยไม่ต้องรื้อถอนชิ้นส่วนใดๆ ในกระบวนการบำรุงรักษาปกติ

ในด้านการประยุกต์ใช้งานและการติดตั้ง Dwyer Capsuhelic มีพอร์ตเชื่อมต่อกระบวนการ (Process Connection) ขนาด 1/4 นิ้ว ตัวเมียแบบ NPT ที่จัดเตรียมไว้อย่างยืดหยุ่น โดยมีคู่พอร์ตด้านบนสำหรับงานอากาศและก๊าซ และคู่พอร์ตด้านล่างสำหรับงานของเหลว เหมาะอย่างยิ่งสำหรับงานวัดอัตราการไหลของของเหลว การตรวจสอบระดับของเหลวในถังเก็บ (Liquid Storage Tanks) การวัดแรงดันตกคร่อมผ่านไส้กรอง (Filter Pressure Drops) ตลอดจนระบบสุญญากาศและระบบควบคุมอุตสาหกรรม ตัวเรือนมีให้เลือกทั้งวัสดุอะลูมิเนียมและทองเหลือง (Brass Case สำหรับงานน้ำหรือของเหลวที่มีน้ำเป็นส่วนประกอบ) พร้อมรองรับออฟชันเสริมทางวิศวกรรม เช่น ไดอะแฟรมวัสดุ Buna-N หรือ Viton ธงสัญญาณปรับตั้งได้ (Adjustable Signal Flag) และมีความแม่นยำมาตรฐานอยู่ที่ระดับ $\pm 3\%$ ของสเกลเต็มช่วง (Full Scale) ทำให้เป็นเครื่องมือวัดความต่างดันที่ตอบโจทย์งานระบบท่อ ของเหลว และก๊าซแรงดันสูงได้อย่างมีประสิทธิภาพ

Differential Pressure Gage คืออะไร? และทำไมต้องเลือกแบรนด์ Dwyer

เกจวัดความแตกต่างของความดัน หรือ Differential Pressure Gage คือเครื่องมือวัดอุตสาหกรรมที่มีหน้าที่สำคัญในการตรวจวัดและแสดงผลค่าความต่างของความดันระหว่างจุดสองจุดในระบบ เพื่อนำไปใช้ควบคุม ตรวจสอบ หรือวิเคราะห์การไหล การกรอง และระดับของเหลวหรือก๊าซ หลักการทำงานทั่วไปอาศัยการเปรียบเทียบแรงดันระหว่างพอร์ตแรงดันสูงและพอร์ตแรงดันต่ำผ่านกลไกภายใน เช่น ไดอะแฟรมหรือสปริง ซึ่งจะแปลงแรงดันส่วนต่างนี้เป็นการเคลื่อนที่ของเข็มชี้บนหน้าปัดหรือแสดงผลเป็นตัวเลข อุปกรณ์ชนิดนี้มีความสำคัญอย่างยิ่งในงานวิศวกรรม เช่น การตรวจสอบสภาพการอุดตันของแผ่นกรองอากาศในระบบปรับอากาศและระบายอากาศ การควบคุมความดันห้องสะอาดให้เป็นไปตามมาตรฐานความดันบวกหรือลบเพื่อป้องกันการปนเปื้อน การวัดระดับของเหลวในถังปิด ตลอดจนการประยุกต์ใช้ร่วมกับออริฟิสเพลทเพื่อคำนวณอัตราการไหลของของไหลในท่ออุตสาหกรรม ช่วยให้ผู้ปฏิบัติงานสามารถประเมินประสิทธิภาพการทำงานของระบบและป้องกันความเสียหายที่อาจเกิดขึ้นจากความผิดปกติของแรงดันได้อย่างทันท่วงที

สำหรับการเลือกใช้งานแบรนด์ Dwyer ถือเป็นมาตรฐานระดับสากลที่วิศวกรและช่างเทคนิคอุตสาหกรรมให้ความไว้วางใจมาอย่างยาวนาน โดยเฉพาะรุ่นยอดนิยมอย่าง Dwyer Magnehelic ซึ่งโดดเด่นด้วยนโยบายการออกแบบที่ไม่มีชิ้นส่วนกลไกซับซ้อนแต่ให้ความแม่นยำสูง ทนทานต่อแรงกระแทกและการสั่นสะเทือนในสภาพแวดล้อมโรงงานอันสมบุกสมบัน เหตุผลหลักที่ควรเลือกใช้แบรนด์นี้คือความน่าเชื่อถือด้านความเที่ยงตรงที่ช่วยลดความผิดพลาดในการวัด ค่าความคลาดเคลื่อนต่ำ อายุการใช้งานยาวนาน และมีช่วงการวัดที่ครอบคลุมตั้งแต่ระดับความดันต่ำมากหน่วยนิ้วน้ำไปจนถึงระดับแรงดันสูง นอกจากนี้ ตัวเกจยังได้รับการออกแบบมาให้ทนทานต่อสภาวะแวดล้อมที่หลากหลาย ไม่ว่าจะเป็นฝุ่นละออง ความชื้น หรือสภาพแวดล้อมภายนอกอาคาร พร้อมทั้งติดตั้งและบำรุงรักษาง่าย ไม่จำเป็นต้องใช้พลังงานไฟฟ้าภายนอกสำหรับรุ่นกลไก ทำให้ Dwyer กลายเป็นตัวเลือกอันดับหนึ่งในการยกระดับมาตรฐานความปลอดภัยและประสิทธิภาพการควบคุมระบบลม ระบบปรับอากาศ และกระบวนการผลิตในโรงงานอุตสาหกรรมทั่วโลก

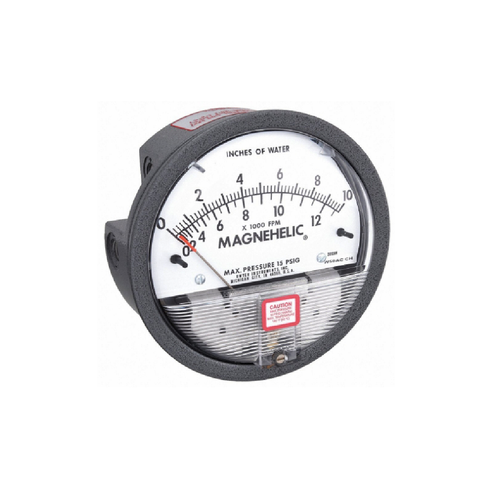

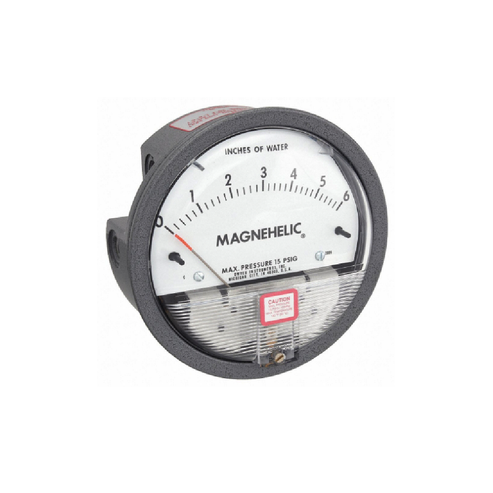

รวมเทคนิคการติดตั้ง Dwyer Magnehelic Gage อย่างถูกวิธีเพื่อความแม่นยำสูงสุด

การติดตั้ง Dwyer Magnehelic Gage เพื่อให้ได้ค่าความแม่นยำตามสเปกของโรงงาน (รับประกันความคลาดเคลื่อนไม่เกิน ±2% ของสเกลเต็ม) มีข้อกำหนดและเทคนิคเชิงวิศวกรรมที่ต้องปฏิบัติตามดังนี้

1. ตำแหน่งองศาการติดตั้ง (Mounting Orientation)

• ติดตั้งในแนวตั้งฉากเสมอ: ไดอะแฟรมภายในของ Magnehelic Gage ถูกปรับเทียบมาตรฐานมาให้ทำงานในแนวตั้ง การติดตั้งในแนวนอนหรือเอียงจากแกนตั้งจะทำให้ค่าคลาดเคลื่อนทันที หากจำเป็นต้องติดตั้งในมุมอื่น จะต้องใช้การปรับศูนย์ใหม่หรือสั่งทำพิเศษจากโรงงาน
• หลีกเลี่ยงการสั่นสะเทือน: เลือกจุดติดตั้งที่ไม่มีการสั่นสะเทือนรุนแรง เพื่อป้องกันเข็มแกว่งและรักษากลไกแม่เหล็กภายใน

2. การตั้งศูนย์ (Zero Adjustment) หลังการติดตั้ง

• ต้องทำการปรับตั้งศูนย์ (Zero) หลังจากยึดเกจเข้ากับผนังหรือตู้คอนโทรลเสร็จสมบูรณ์แล้วเท่านั้น
• ในขณะที่ปรับศูนย์ ต้องเปิดพอร์ต High และ Low ทิ้งไว้ให้สัมผัสกับความดันบรรยากาศ (ห้ามต่อสายหรือให้มีแรงดันตกค้าง)
• ใช้ไขควงหมุนสกรู "ZERO SET" บริเวณด้านล่างของหน้าปัดจนเข็มชี้ที่เลข 0 พอดี และควรให้ระดับสายตาขนานกับเข็มวัดเพื่อป้องกันความคลาดเคลื่อนจากมุมมอง (Parallax error)

การเดินสายท่อและการจัดพอร์ต (Piping & Connections)

• เกจจะมีพอร์ตเกลียวในขนาด 1/8" NPT ให้ 4 จุด (ด้านข้าง 2 รู และ ด้านหลัง 2 รู)
• ให้เลือกใช้พอร์ต High และ Low เพียงคู่ใดคู่หนึ่ง และต้องอุดรูพอร์ตที่เหลืออีก 2 จุดให้สนิทด้วยปลั๊กอุดที่แถมมา หากอุดไม่แน่นจะเกิดการรั่วไหลและทำให้ค่าอ่านผิดพลาด
• ความยาวของสายยางหรือท่อลมไม่มีผลต่อความแม่นยำ แต่สายที่ยาวมากจะทำให้เกจตอบสนองช้าลงเล็กน้อย ระวังอย่าให้สายพับ บี้ หรืออุดตัน

การเว้นระยะระบายแรงดันด้านหลัง (Overpressure Relief Clearance)

• หากติดตั้งแบบลอยตัวบนพื้นผิว (Surface Mounting) ห้ามยึดแผ่นหลังของเกจแนบติดสนิทกับผนังทึบ
• จะต้องใช้ยางรอง (Spacer pads) ที่ให้มาในชุด เพื่อเว้นระยะห่างด้านหลังตัวเกจให้มีช่องว่าง เนื่องจากด้านหลังเกจมีปลั๊กยางระบายความดัน (Blow-out plug) ซึ่งจะเปิดออกเพื่อระบายแรงดันอากาศกรณีที่เกิด Overpressure ป้องกันไม่ให้กระจกหน้าปัดแตก

5. การป้องกันฝุ่นละอองสำหรับระบบเปิดระบาย ในแอปพลิเคชันที่ต้องวัดแรงดันตกคร่อมและมีการปล่อยพอร์ตข้างใดข้างหนึ่งทิ้งไว้ (Vent to atmosphere) ในสภาพแวดล้อมที่มีฝุ่นหรือสิ่งสกปรก แนะนำให้ติดตั้งหัวกรอง A-331 Filter Vent Plug เข้าที่รูพอร์ตนั้น เพื่อป้องกันไม่ให้ฝุ่นหลุดเข้าไปเกาะกลไกภายในเกจ ซึ่งจะทำให้ความแม่นยำลดลงในระยะยาว

การเลือกท่อลม (Pneumatic Tubing) ให้ใช้งานร่วมกับ Dwyer Gage ได้อย่างมีประสิทธิภาพ

การเลือกท่อลม (Pneumatic Tubing) เพื่อใช้งานร่วมกับเกจวัดแรงดันของ Dwyer (เช่น รุ่น Magnehelic) อย่างมีประสิทธิภาพ ควรพิจารณาจากขนาดเส้นผ่านศูนย์กลางภายใน (ID) เป็นหลัก โดยต้องสวมเข้ากับข้อต่อหางปลาไหล (Barbed Fitting) ได้แนบสนิทพอดีเพื่อป้องกันการรั่วซึมของอากาศ ซึ่งโดยทั่วไปจะใช้ขนาดมาตรฐานที่ 1/8 นิ้ว หรือ 3/16 นิ้ว วัสดุที่แนะนำสำหรับงานระบบปรับอากาศ (HVAC) หรือห้องคลีนรูมคือท่อซิลิโคน (Silicone) หรือโพลียูรีเทน (PU) เนื่องจากมีความยืดหยุ่นสูงและทนต่อการพับงอ (Kink-resistant) เพราะหากท่อเกิดการบี้แบนจะทำให้การส่งผ่านแรงดันอุดตันและค่าที่อ่านได้ผิดเพี้ยนทันที แต่หากเป็นการติดตั้งแบบถาวรในสภาพแวดล้อมที่มีอุณหภูมิสูงหรือมีความเสี่ยงจากการกัดกร่อน ควรเลือกใช้ท่อโลหะเช่นท่อทองแดง ท่ออลูมิเนียม หรือท่อสเตนเลสแทน นอกจากนี้ควรเดินท่อลมให้มีระยะทางสั้นที่สุดเท่าที่หน้างานจะอำนวย เพื่อลดความหน่วงในการตอบสนอง (Response Time) ของเข็มวัดแรงดันให้แสดงผลได้แบบเรียลไทม์ที่สุด
