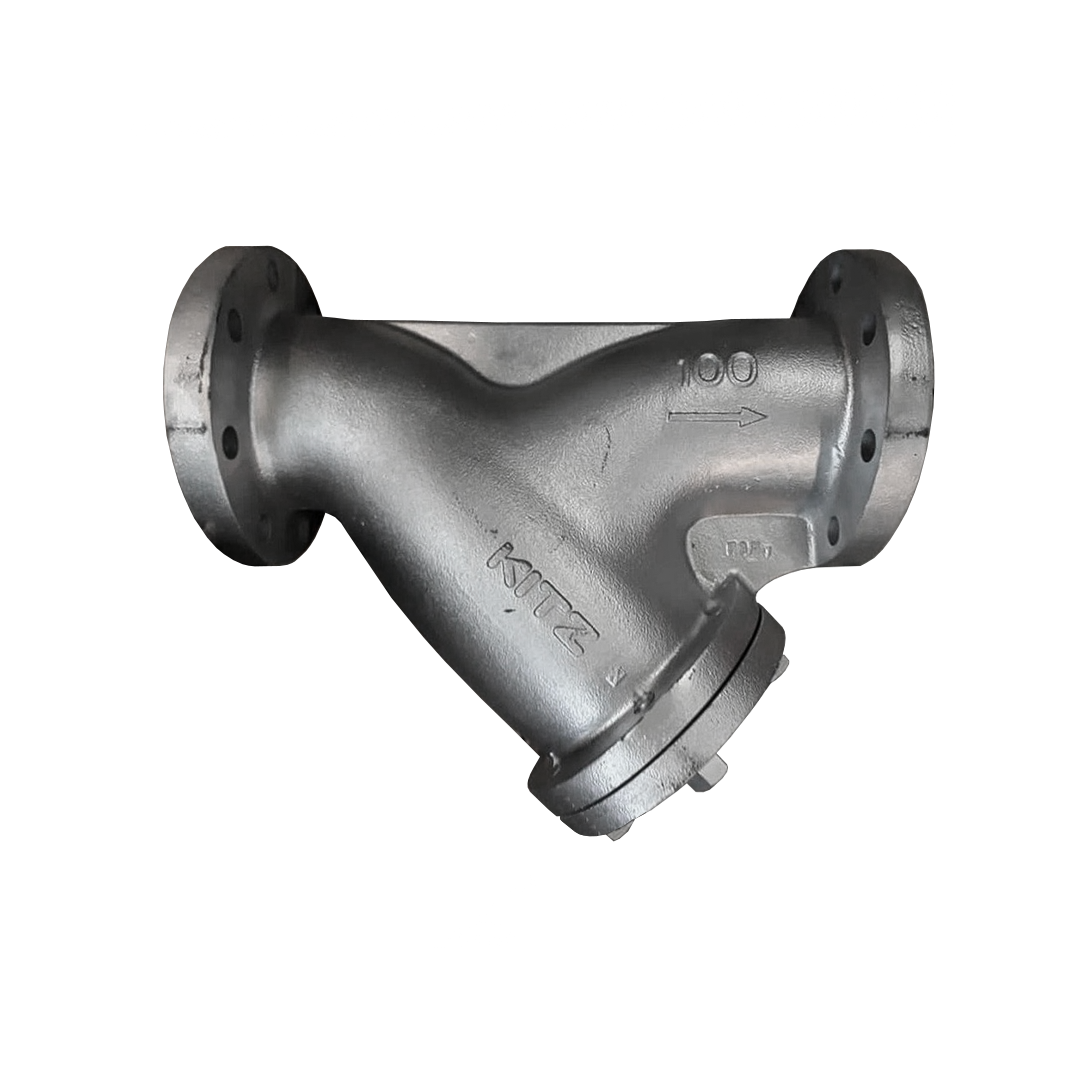

วายสแตนเนอร์ KITZ 5 นิ้ว ( 125 มม. ) รุ่น 10FCY Cast Iron

วายสแตนเนอร์ KITZ รุ่น: 10FCY

120°C Non-shock water 1.37MPa, 120°C Water, oil, air 0.98MPa 120°C Gas 0.2MPa, Saturated steam 0.69MPa

Materials

Parts		Material	JIS Spec.
Body		Cast Iron	FC200
Cap	3/8 to 11/2	Brass	C3771BE
Cover	2 & larger	Cast Iron	FC200
Screen		Stainless Steel	SUS304
Gasket		Asbestos-free
Cover bolt/nut		Carbon Steel	SS400
Plug	1.5 to 6	Stainless Steel	SUS304

Screen dimensions

Valve Size	A	P
3/8 to 2	1.4Ø	2.4mm
2.5 to 5	1.5Ø	2.5mm
6 & 8	3.0Ø	5.0mm
10 & 14	5.0Ø	7.0mm

Design Specifications

Items
Shell wall thickness and general valve design	KITZ Standard
Face-to-face dimensions End-to-end dimensions	KITZ Standard
End flange dimensions Gasket contact facing	JIS B2239 10K

ขนาด วายสแตนเนอร์ Kitz รุ่น 10FCY
