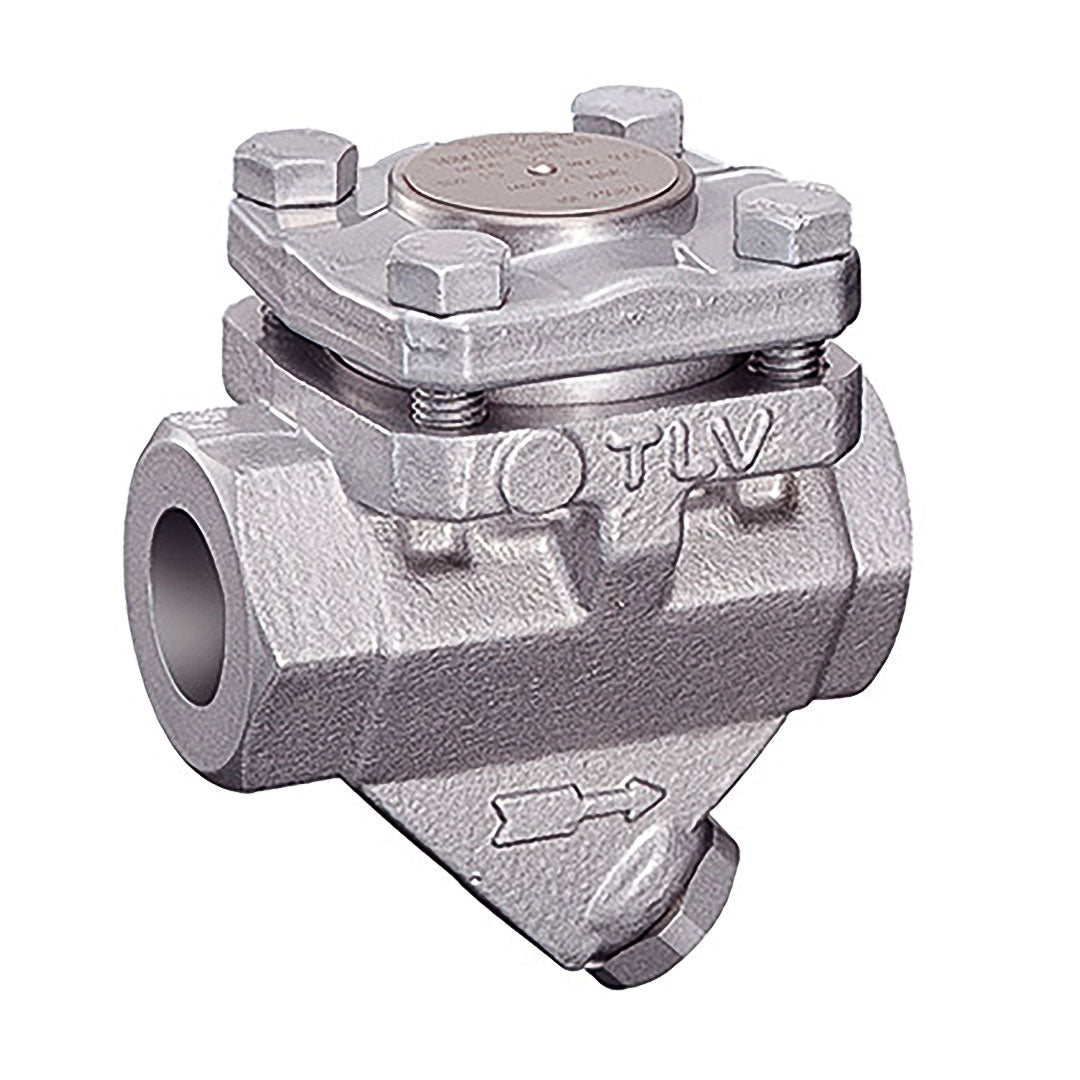

Thermostatic Staem Trap TLV Modle L21S SCREW/SW. ขนาด 20มม. (3/4 นิ้ว)
Thermostatic Staem Trap TLV Modle L21S SCREW/SW. ขนาด 20มม. (3/4 นิ้ว)
TLV
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Thermostatic Staem Trap TLV Modle L21S SCREW/SW. ขนาด 20มม. (3/4 นิ้ว)
Thermostatic Steam Trap TLV Modle L21S SCREW/SW. ขนาด 20มม. (3/4 นิ้ว) เป็นวาล์วดักไอน้ำแบบเทอร์โมสตัท ใช้สำหรับระบายคอนเดนเสท (น้ำกลั่นที่เกิดจากการควบแน่นของไอน้ำ) ออกจากระบบท่อไอน้ำ
คุณสมบัติ
คุณสมบัติ
วาล์วดักไอน้ำเทอร์โมสเตติคเหล็กหลอม เหมาะสำหรับการใช้งานหลายประเภท รวมทั้งห่อสงไอ น้ำหลัก, เทรซซิ่งไลน์, ไลน๊อบแห้ง และเครื่องทำความร้อน
- คุณลักษณะของ ""ลัมเลิกการเปิด"" จะไม่ตึงเอาคอนเดนเสทมาอยู่ในสวนของไอน้ำ
- มีความทนทาน แต่โครงสร้างมีน้ำหนักเบา ทนทานต่อความร้อนที่สูงมากๆ และค้อนน้ำ หรือ
- วอเตอร์แฮมเมอร์ (พลังงานของน้ำที่เคลื่อนที่ ที่สามารถทำให้เกิดคลื่นแรงดันที่กระทำต่อท่อ
- ทำให้เกิดเสียงดังหรือในบางกรณีทำให้ห่อเสียหายได้ )
- รอบการทำงานที่รักษาระดับความเยืนให้คงที่ ทุกๆระดับความดันทั้งหมด
- ความสามารถในการระบายอากาศดีเยี่ยม
- ขนาดพอเหมาะ แต่สมรรถภาพสูง
- ง่ายต่อการรักษา และทำความสะอาด
- บ่ารองวาล์วทำต้วยสตนเลสสตีลหนาแกร่ง
- ที่กรองในตัว มีพื้นที่ผิวสัมผัสมาก
- รุ่น L21SC/L325C ที่มากับเช็ควาลัวในตัว มีให้เลือกตามความต้องการ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
การทำงานของ Thermostatic Steam Trap TLV รุ่น L21S SCREW/SW
Thermostatic steam trap TLV รุ่น L21S SCREW/SW เป็นวาล์วดักไอน้ำแบบเทอร์โมสตัท ใช้สำหรับระบายคอนเดนเสท (น้ำกลั่นที่เกิดจากการควบแน่นของไอน้ำ) ออกจากระบบท่อไอน้ำ โดยรักษาไอน้ำแรงดันสูงไว้ คล้ายคลึงกับรุ่น L21S 150LBS/300LBS แต่มีจุดต่างดังนี้
จุดต่างระหว่างรุ่น L21S SCREW/SW กับรุ่น L21S 150LBS/300LBS:
แรงดันใช้งาน:
- รุ่น L21S SCREW/SW รองรับแรงดันใช้งานสูงสุด 20 bar (290 psi)
- รุ่น L21S 150LBS/300LBS รองรับแรงดันใช้งานสูงสุด 21 bar (300 psi) และ 41 bar (600 psi)
การเชื่อมต่อ:
- รุ่น L21S SCREW/SW มีแบบขันเกลียว (SCREW) และ แบบเชื่อม (SW)
- รุ่น L21S 150LBS/300LBS มีแบบขันเกลียว (SCREW) เท่านั้น
คุณสมบัติเด่นของ Thermostatic Steam Trap TLV รุ่น L21S SCREW/SW:
- ประสิทธิภาพสูง: ระบายคอนเดนเสทได้อย่างรวดเร็ว รักษาไอน้ำแรงดันสูงไว้
- ใช้งานง่าย: ปรับอุณหภูมิการทำงานได้ง่าย
- ทนทาน: ตัววาล์วผลิตจากวัสดุคุณภาพสูง ทนทานต่อความร้อนและแรงดัน
- ใช้งานได้หลากหลาย: เหมาะสำหรับระบบท่อไอน้ำหลากหลายประเภท
- รองรับแรงดันใช้งานสูง: เหมาะสำหรับใช้งานในระบบที่มีแรงดันสูง
- มีแบบเชื่อม: เหมาะสำหรับใช้งานที่ต้องการความทนทานสูง
หมายเหตุ:
- Thermostatic Steam Trap TLV รุ่น L21S SCREW/SW เหมาะสำหรับใช้งานกับไอน้ำอิ่มตัว (saturated steam)
- ขนาดของวาล์วรุ่น L21S มีขนาดตั้งแต่ 25 มม. (1 นิ้ว) עד 50 มม. (2 นิ้ว)
- ควรเลือกขนาดและรุ่นของวาล์วให้เหมาะสมกับขนาดท่อ อัตราการไหลของไอน้ำ และความดันใช้งาน
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| การเชื่อมต่อ | ขันเกลียว, ประสานรอยต่อ, หน้าแปลน |
| ขนาด (มม.) | 13/4 นิ้ว 20mm |
| แรงดันการทำงานสูงสุด (MPaG) | PMO 2.1 |
| แรงดันการทำงานขั้นต่ำ (MPaG) | 0.01 |
| แรงดันย้อนกลับสูงสุด | 90% ของแรงดันเข้า |
| Subcooling ของการเติม X-element (°C) | สูงสุด 6 |
รูปภาพขนาด
ตารางขนาด
| Size | 20mm |
| L | 80 |
| H | 97 |
| H1 | 52 |
| W | 56 |
| Weight (Kg) | 1.3 |
