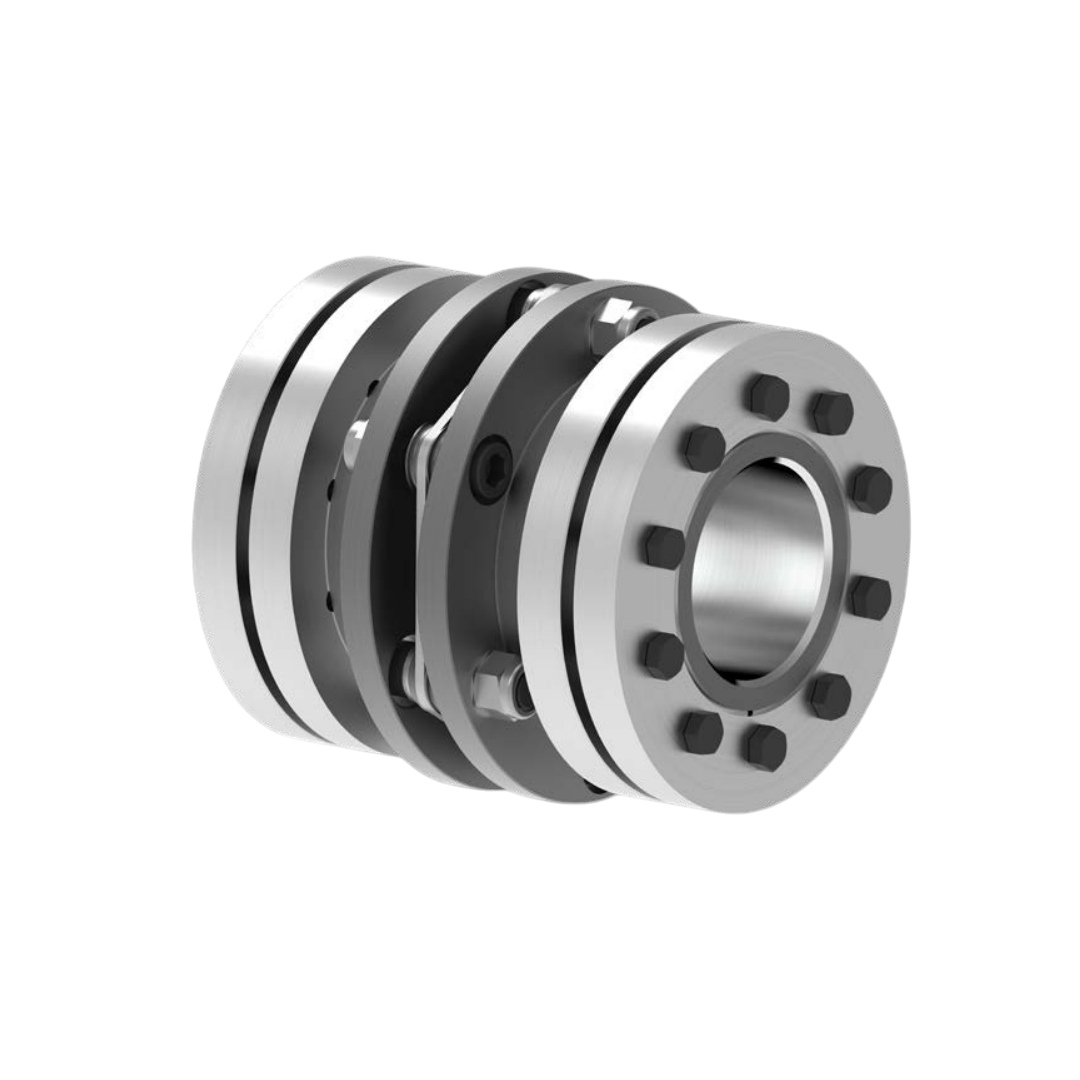

Steel Disc Couplings RINGFEDER TND XSX 205 ขนาด
Steel Disc Couplings RINGFEDER TND XSX 205 ขนาด
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Steel Disc Couplings RINGFEDER TND XSX 205 ขนาด
ข้อต่อเพลาประเภท Steel Disc Couplings ของ RINGFEDER เป็นโซลูชันการส่งกำลังที่ออกแบบมาเพื่อรองรับการทำงานที่ต้องการทั้งความแม่นยำ ความทนทาน และความยืดหยุ่นในเวลาเดียวกัน โครงสร้างหลักของข้อต่อชนิดนี้ประกอบด้วยชุดแผ่นดิสก์โลหะ (Disc Packs) ที่ทำจากเหล็กคุณภาพสูง ซึ่งยึดติดกับฮับทั้งสองด้าน โดยการบิดงอของแผ่นดิสก์จะช่วยรองรับการเยื้องศูนย์ของเพลาได้หลายรูปแบบ เช่น การเยื้องศูนย์เชิงมุม (Angular Misalignment) การเยื้องศูนย์เชิงขนาน (Parallel Misalignment) และการขยับตามแนวแกน (Axial Displacement) ได้อย่างมีประสิทธิภาพ
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ข้อต่อแบบ Steel Disc Coupling ที่มาพร้อม ฮับติดตั้งด้วย RINGFEDER® Shrink Discs
- การเชื่อมต่อเพลาและฮับแบบ Single-Jointed โดยไม่มี Spacer
- การยึดเพลากับฮับทำผ่าน Shrink Disc
- โครงสร้างเหล็กแข็งแรง ทนต่อแรงบิดสูงและให้ความเสถียรในการหมุน
- เหมาะสำหรับงานที่ต้องการ แรงบิดแม่นยำและการติดตั้งแบบไม่ต้องใช้ Keyway
การติดตั้ง
- การติดตั้งสะดวกด้วย Shrink Disc ไม่ต้องเจาะ Keyway บนเพลา
- การจัดศูนย์แม่นยำและรวดเร็ว
- ลดความเสี่ยงต่อความเสียหายของเพลาและ Coupling
- ไม่ต้องใช้เครื่องมือพิเศษ
การใช้งาน
- เหมาะสำหรับระบบส่งกำลังที่ต้องการ แรงบิดแม่นยำสูง และการยึดเพลาที่ปลอดภัย
- ใช้งานได้ดีในเครื่องจักรทั่วไป เครื่องจักรความเร็วสูง และระบบส่งกำลังอุตสาหกรรม
- ลดแรงสั่นสะเทือนและแรงกระแทกต่อเพลาและอุปกรณ์ที่เชื่อมต่อ
- ช่วยยืดอายุการใช้งานของเพลาและระบบส่งกำลัง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Size XSX | 205 |
| TKNHD 1) Nm | 21000 |
| TKNHT 1) Nm | 26000 |
| nmax 1/min | 2500 |
| d1;d2 min3) mm | 95 |
| d1;d2 max3) mm | 145 |
| C1 / C2 mm | 160 |
| E mm | 28 |
| H3 mm | 28 |
| D1 mm | 295 |
| L2 mm | 22 |
| L mm | 348 |
| nSc Quantity | 8 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| คุณสมบัติ | รายละเอียด |
| ประเภทการออกแบบ | ข้อต่อแบบ Steel Disc Coupling แบบ Single-Jointed พร้อมฮับที่ใช้ RINGFEDER® Shrink Discs และ ไม่มี Spacer |
| ลักษณะเด่น | การเชื่อมต่อเพลาฮับด้วย Shrink Disc ให้การประกอบแน่นหนาและถ่ายทอดแรงบิดได้มั่นคง |
| การส่งกำลัง | ถ่ายทอดแรงบิดได้ราบรื่น ลดแรงสั่นสะเทือน และให้ความแม่นยำสูง |
| การชดเชยการเยื้องศูนย์ | รองรับการเยื้องศูนย์ทั้งแนวรัศมี แกน และมุม |
| การติดตั้ง | ติดตั้งง่าย ใช้ Shrink Disc ในการประกอบเพลากับฮับโดยไม่ต้องใช้ Keyway |
| การบำรุงรักษา | โครงสร้าง Steel Disc ทนทานต่อการสึกหรอ แทบไม่ต้องบำรุงรักษา |
| การใช้งานทั่วไป | เหมาะกับเครื่องจักรทั่วไป มอเตอร์ ปั๊ม และระบบส่งกำลังอุตสาหกรรมที่ต้องการแรงบิดมั่นคง |
| จุดเด่น | การติดตั้งมั่นคง แข็งแรงทนทาน ให้แรงบิดแม่นยำ และลดแรงสั่นสะเทือนของระบบ |
