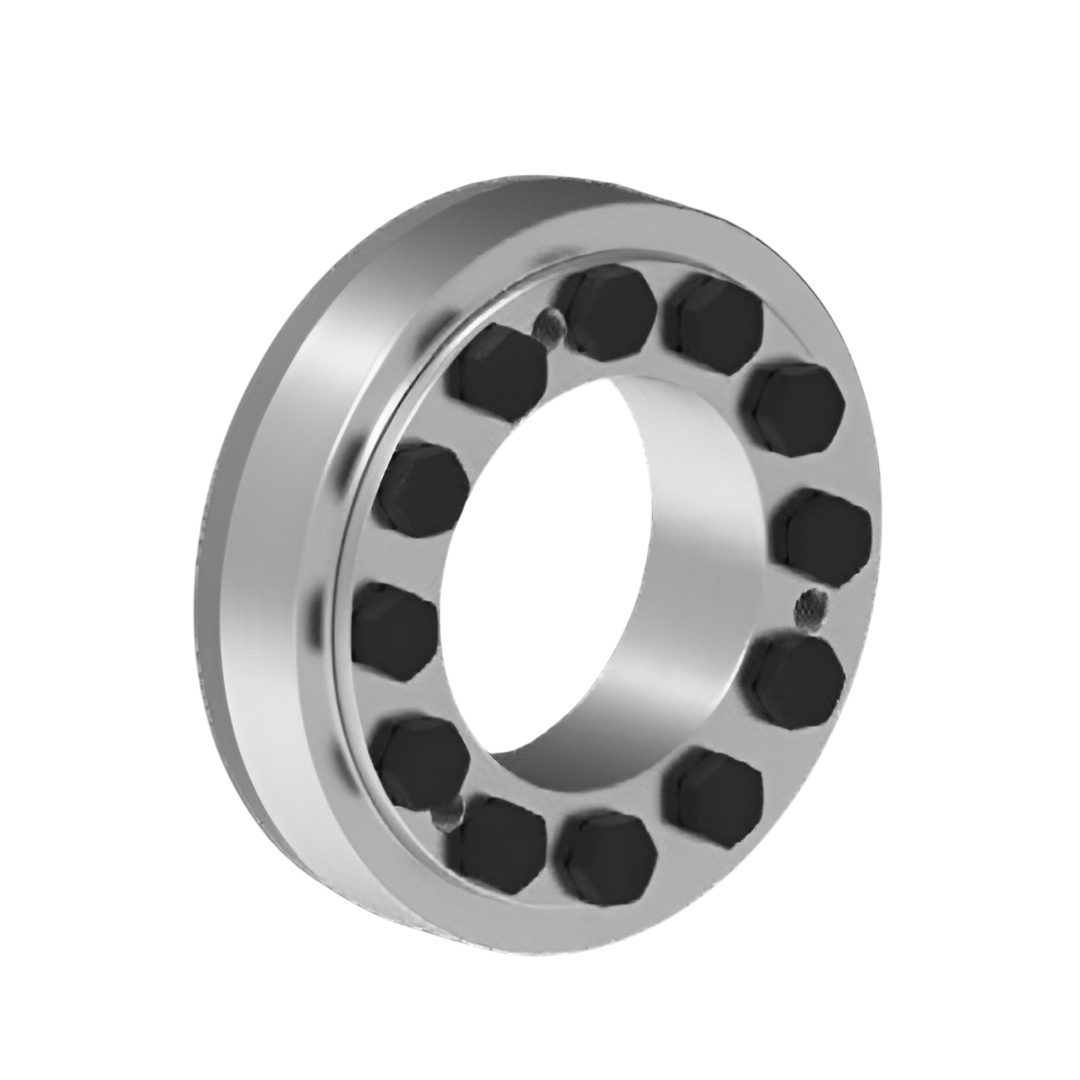

Shrink Discs RINGFEDER RfN 4161 ขนาด 18 x 44 (Solid shaft diameter 15)
Shrink Discs RINGFEDER RfN 4161 ขนาด 18 x 44 (Solid shaft diameter 15)
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
1,210.00 ฿
ราคาปกติ
ราคาโปรโมชัน
1,210.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Shrink Discs RINGFEDER RfN 4161 ขนาด 18 x 44 (Solid shaft diameter 15)
Shrink Discs ของ RINGFEDER เป็นหนึ่งในโซลูชันด้านการส่งกำลังเชิงกลที่ได้รับการยอมรับและใช้งานอย่างแพร่หลาย โดยทำหน้าที่เป็นชุดยึดเพลาภายนอก (External Clamping System) ซึ่งออกแบบมาเพื่อถ่ายทอดแรงบิด (Torque) ระหว่างเพลา (Shaft) และดุม (Hub) ได้อย่างมั่นคง ปลอดภัย และแม่นยำ หลักการทำงานของ Shrink Discs คือการสร้างแรงกดแน่นรอบเพลาและดุมโดยการขันสกรู ทำให้เกิดการยึดที่มีประสิทธิภาพสูงโดยไม่ต้องใช้คีย์ (Keyway) หรือร่องสลัก ซึ่งช่วยลดปัญหาการสึกหรอและเพิ่มอายุการใช้งานของอุปกรณ์
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ซีรีส์มาตรฐานที่ได้รับการพิสูจน์แล้วในด้านความน่าเชื่อถือและประสิทธิภาพ
- มีขนาดกะทัดรัดกว่ารุ่นทั่วไป แต่ยังสามารถรองรับการถ่ายทอดแรงบิดในระดับสูงได้อย่างมั่นใจ
- โครงสร้างออกแบบให้แข็งแรง ใช้งานได้ยาวนาน ลดการสึกหรอของชิ้นส่วนในระบบส่งกำลัง
- การเชื่อมต่อแบบไร้ร่องลิ่ม (keyless connection) ช่วยให้การถ่ายทอดกำลังมีความแม่นยำและเสถียรภาพสูง
การติดตั้ง
- การติดตั้งทำได้ง่าย เพียงสวม Shrink Disc รอบดุมภายนอกของเพลาและขันสกรูให้แน่น
- ไม่จำเป็นต้องกลึงร่องลิ่มหรือทำการปรับแต่งเพลา ช่วยลดต้นทุนและเวลาในการเตรียมชิ้นงาน
- สามารถถอดประกอบได้สะดวกเมื่อทำการบำรุงรักษาหรือเปลี่ยนอะไหล่
- ขนาดกะทัดรัดเหมาะกับการติดตั้งในพื้นที่จำกัด
การใช้งาน
- เหมาะสำหรับงานที่ต้องการส่งแรงบิดสูง แต่มีข้อจำกัดด้านขนาดหรือพื้นที่
- ใช้ได้ดีกับเครื่องจักรอุตสาหกรรมทั่วไป เช่น ระบบขับเคลื่อน มอเตอร์ เครื่องจักรแปรรูป และอุปกรณ์ส่งกำลังต่าง ๆ
- มอบความเสถียรและความน่าเชื่อถือให้กับระบบ แม้ทำงานต่อเนื่องเป็นเวลานาน
- ช่วยลดปัญหาการหลวมและการสึกหรอของข้อต่อแบบดั้งเดิม ทำให้ระบบทำงานได้อย่างราบรื่นและยาวนาน
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Shrink Discs dimensions d x D mm | 18 x 44 |
| Shrink Discs dimensions dw mm | 15 |
| Shrink Discs dimensions d1 mm | 30 |
| Shrink Discs dimensions L mm | 19 |
| Shrink Discs dimensions L1 mm | 15 |
| Shrink Discs dimensions L3 mm | 13 |
| TA Nm | 12 |
| Transmissible torques or axial forces T Nm | 80 |
| Transmissible torques or axial forces Fax kN | 11 |
| Locking screws ISO 4014/4017 - 12.9 DG mm | M6 |
| น้ำหนักรวม (Gw) หน่วย กิโลกรัม (kg) | 0.15 |
| Tmax Nm | 88 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ประเภทสินค้า | Shrink Discs – Proven Standard Series |
| รุ่น | RfN 4161 |
| การใช้งานหลัก | การส่งผ่านแรงบิดสูง ด้วยขนาดที่เล็กกว่าและกะทัดรัด |
| คุณสมบัติเด่น | มาตรฐานที่พิสูจน์แล้ว มีประสิทธิภาพสูงและเชื่อถือได้ |
| โครงสร้าง | แบบ 3 ชิ้น (3-piece design) ขนาดกะทัดรัด |
| การติดตั้ง | ยึดเพลากับดุมโดยไม่ต้องใช้คีย์เวย์ ลดความยุ่งยากในการผลิต |
| การถอดประกอบ | สามารถถอดและนำกลับมาใช้ใหม่ได้ โดยไม่ทำให้เพลาเสียหาย |
| การบำรุงรักษา | แทบไม่ต้องการการบำรุงรักษา อายุการใช้งานยาวนาน |
| การใช้งานทั่วไป | ระบบขับเคลื่อน, เครื่องจักรอุตสาหกรรม, มอเตอร์, ปั๊ม, พัดลม |
| คุณสมบัติเพิ่มเติม | ให้การถ่ายแรงบิดสูงแม้ในพื้นที่จำกัด ด้วยขนาดเล็กกว่ารุ่นมาตรฐานทั่วไป |
