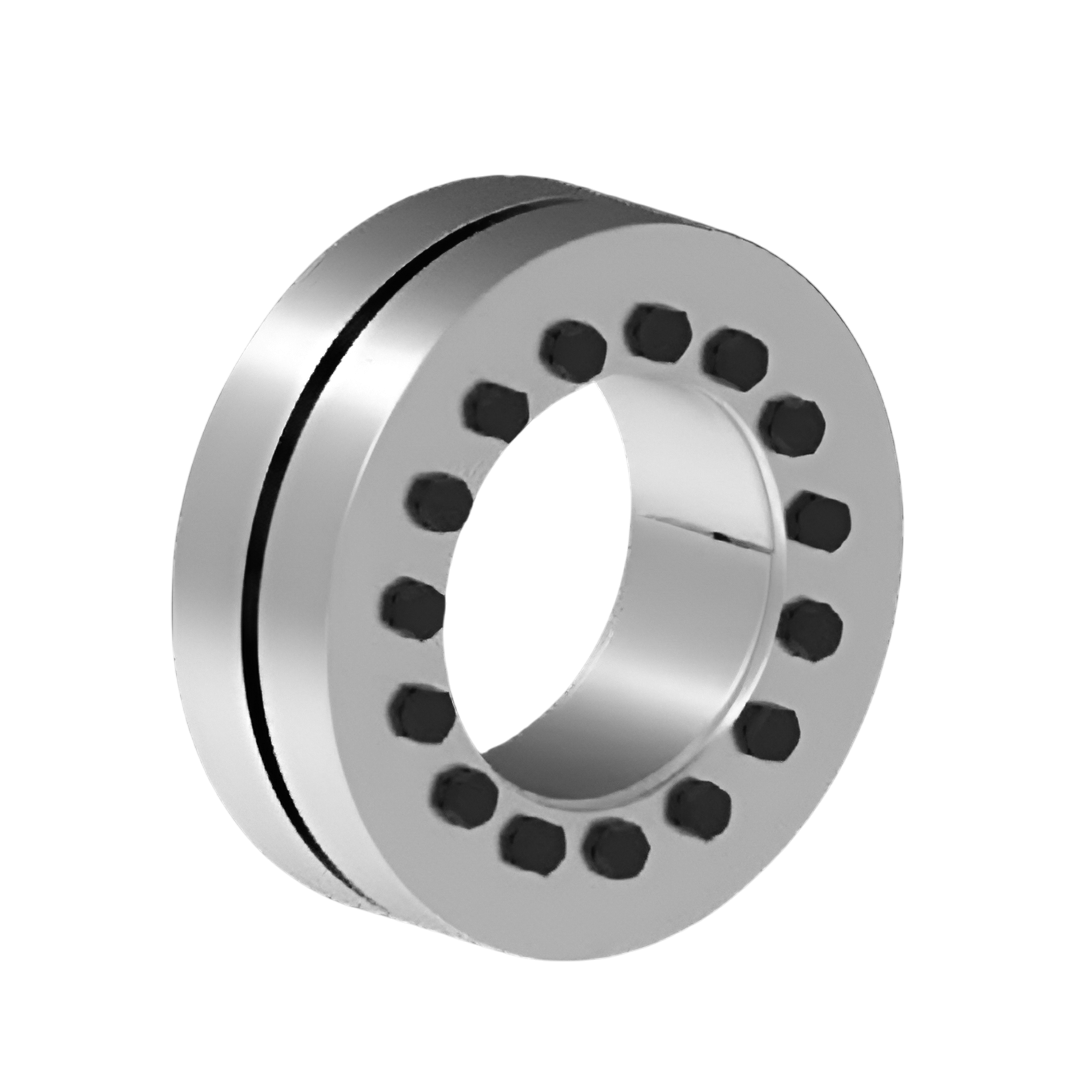

Shrink Discs RINGFEDER RfN 4091 ขนาด 50 x 95 (Solid shaft diameter 42)
Shrink Discs RINGFEDER RfN 4091 ขนาด 50 x 95 (Solid shaft diameter 42)
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
11,180.40 ฿
ราคาปกติ
ราคาโปรโมชัน
11,180.40 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Shrink Discs RINGFEDER RfN 4091 ขนาด 50 x 95 (Solid shaft diameter 42)
Shrink Discs ของ RINGFEDER เป็นหนึ่งในโซลูชันด้านการส่งกำลังเชิงกลที่ได้รับการยอมรับและใช้งานอย่างแพร่หลาย โดยทำหน้าที่เป็นชุดยึดเพลาภายนอก (External Clamping System) ซึ่งออกแบบมาเพื่อถ่ายทอดแรงบิด (Torque) ระหว่างเพลา (Shaft) และดุม (Hub) ได้อย่างมั่นคง ปลอดภัย และแม่นยำ หลักการทำงานของ Shrink Discs คือการสร้างแรงกดแน่นรอบเพลาและดุมโดยการขันสกรู ทำให้เกิดการยึดที่มีประสิทธิภาพสูงโดยไม่ต้องใช้คีย์ (Keyway) หรือร่องสลัก ซึ่งช่วยลดปัญหาการสึกหรอและเพิ่มอายุการใช้งานของอุปกรณ์
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- รุ่นที่มีความแข็งแรงและทนทานที่สุดในตระกูล Shrink Discs ถูกออกแบบมาเพื่อรองรับการถ่ายทอดกำลังสูงสุด
- โครงสร้างหนักแน่น ใช้ได้แม้ในสภาวะการทำงานที่มีโหลดสูงสุดและต่อเนื่อง
- ให้การยึดจับเพลาและดุมแบบไร้ร่องลิ่ม (keyless) ช่วยเพิ่มความน่าเชื่อถือและลดการสึกหรอของชิ้นส่วน
- การกระจายแรงมีความสม่ำเสมอ ช่วยลดความเค้นและเพิ่มอายุการใช้งานของอุปกรณ์
- เหมาะกับงานที่ต้องการความปลอดภัยและเสถียรภาพสูงสุดในการถ่ายทอดแรงบิด แรงรัศมี และแรงตามแนวแกน
การติดตั้ง
- ติดตั้งโดยการสวม Shrink Disc รอบดุมภายนอกของเพลา จากนั้นขันสกรูให้แน่นเพื่อสร้างแรงยึดที่มั่นคง
- ไม่จำเป็นต้องกลึงร่องลิ่มหรือดัดแปลงเพลา ช่วยลดความซับซ้อนและเวลาในการประกอบ
- การออกแบบที่แข็งแรงรองรับการขันยึดซ้ำได้โดยไม่สูญเสียประสิทธิภาพ
- สามารถถอดออกได้สะดวกเมื่อจำเป็นต้องซ่อมบำรุงหรือเปลี่ยนชิ้นส่วน
การใช้งาน
- เหมาะสำหรับการใช้งานที่ต้องการรับโหลดสูงสุด เช่น อุตสาหกรรมเหมืองแร่ เหล็ก โรงไฟฟ้า ระบบขนส่งหนัก และเครื่องจักรอุตสาหกรรมขนาดใหญ่
- ใช้ได้ในงานที่มีแรงกระแทก แรงสั่นสะเทือน หรือการทำงานต่อเนื่องภายใต้สภาวะรุนแรง
- ช่วยให้การส่งกำลังมีเสถียรภาพสูงสุด ลดปัญหาการหลวมตัวหรือการเสียหายของข้อต่อ
- มอบความมั่นใจในการทำงานระยะยาวสำหรับระบบที่ต้องการความปลอดภัยและความน่าเชื่อถือสูง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Shrink Discs dimensions d x D mm | 50 x 95 |
| Shrink Discs dimensions dw mm | 42 |
| Shrink Discs dimensions d1 mm | 73 |
| Shrink Discs dimensions L mm | 44.5 |
| Shrink Discs dimensions L1 mm | 39 |
| Shrink Discs dimensions L2 mm | 17 |
| Shrink Discs dimensions L3 mm | 30 |
| Shrink Discs dimensions LB mm | 23 |
| TA Nm | 25 |
| Transmissible torques or axial forces T Nm | 2400 |
| Transmissible torques or axial forces Fax kN | 124 |
| P N/mm2 | 285 |
| σv N/mm2 | 511 |
| Locking screws ISO 4014/4017 - 10.9 nSc | 7 |
| Locking screws ISO 4014/4017 - 10.9 DG mm | M8 |
| น้ำหนักรวม (Gw) หน่วย กิโลกรัม (kg) | 1.4 |
| Tmax Nm | 3000 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ประเภทสินค้า | Shrink Discs – Heaviest, Highly Robust Series |
| รุ่น | RfN 4091 |
| การใช้งานหลัก | สำหรับการส่งผ่านแรงบิดสูงสุดในสภาวะโหลดที่รุนแรง |
| คุณสมบัติเด่น | แข็งแรงทนทาน รองรับแรงบิดและแรงตามแนวแกนได้สูงสุด |
| โครงสร้าง | แบบ 3 ชิ้น (3-piece design) หนักและแข็งแรงพิเศษ |
| การติดตั้ง | ยึดเพลากับดุมได้แน่นโดยไม่ต้องใช้คีย์เวย์ ใช้งานได้ในงานโหลดหนัก |
| การถอดประกอบ | สามารถถอดออกและติดตั้งใหม่ได้ โดยไม่ทำให้เพลาเสียหาย |
| การบำรุงรักษา | ไม่ต้องการบำรุงรักษามาก เหมาะสำหรับการใช้งานต่อเนื่อง |
| การใช้งานทั่วไป | โรงงานอุตสาหกรรมหนัก, เครื่องจักรเหมือง, เครื่องจักรกังหัน, ระบบเพลาขนาดใหญ่ |
| คุณสมบัติเพิ่มเติม | เหมาะกับการใช้งานในสภาวะสุดขีด (Extreme Loads) พร้อมความมั่นคงและความปลอดภัยสูง |
