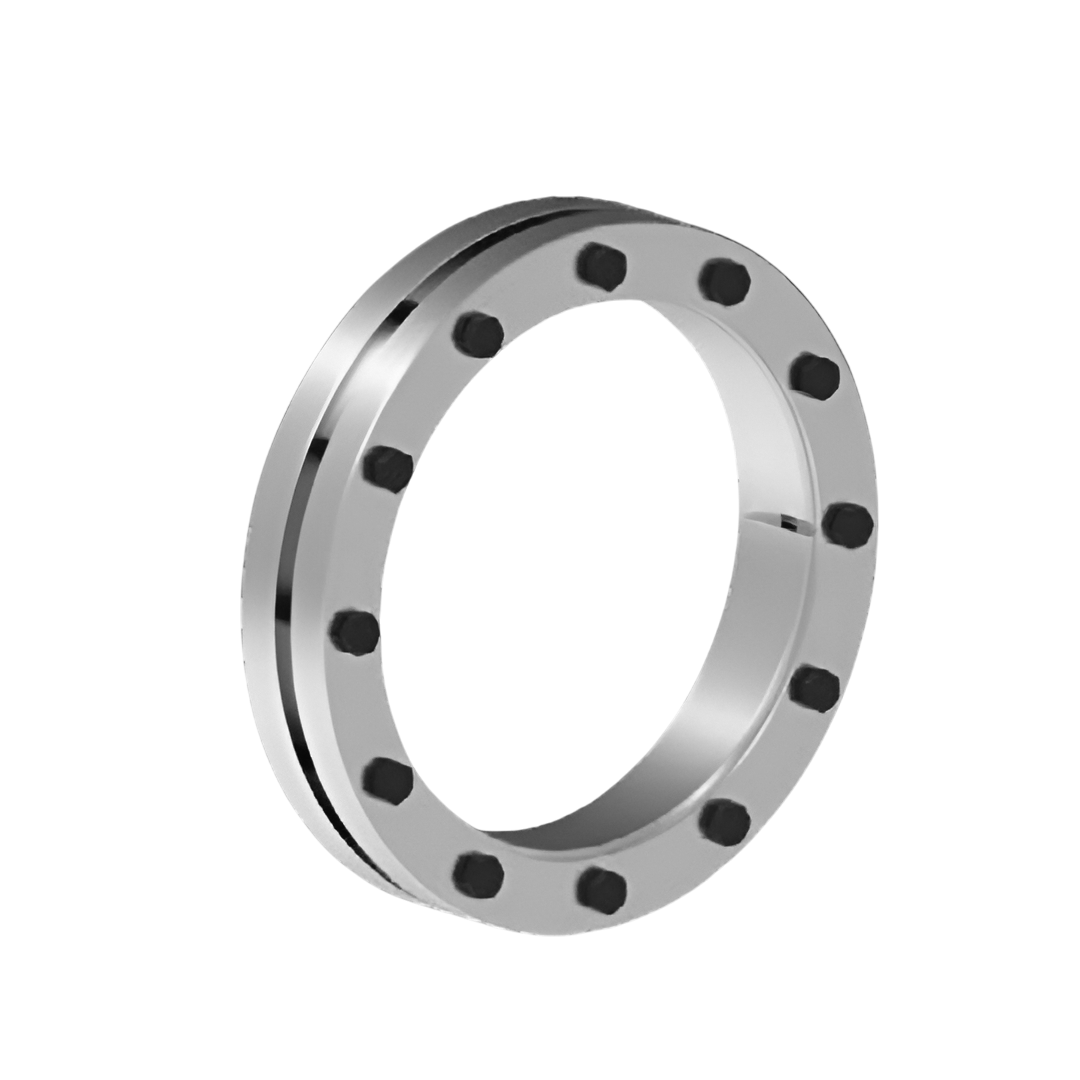

Shrink Discs RINGFEDER RfN 4073 ขนาด 75 x 114 (Solid shaft diameter 70)
Shrink Discs RINGFEDER RfN 4073 ขนาด 75 x 114 (Solid shaft diameter 70)
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
1,516.34 ฿
ราคาปกติ
ราคาโปรโมชัน
1,516.34 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Shrink Discs RINGFEDER RfN 4073 ขนาด 75 x 114 (Solid shaft diameter 70)
Shrink Discs ของ RINGFEDER เป็นหนึ่งในโซลูชันด้านการส่งกำลังเชิงกลที่ได้รับการยอมรับและใช้งานอย่างแพร่หลาย โดยทำหน้าที่เป็นชุดยึดเพลาภายนอก (External Clamping System) ซึ่งออกแบบมาเพื่อถ่ายทอดแรงบิด (Torque) ระหว่างเพลา (Shaft) และดุม (Hub) ได้อย่างมั่นคง ปลอดภัย และแม่นยำ หลักการทำงานของ Shrink Discs คือการสร้างแรงกดแน่นรอบเพลาและดุมโดยการขันสกรู ทำให้เกิดการยึดที่มีประสิทธิภาพสูงโดยไม่ต้องใช้คีย์ (Keyway) หรือร่องสลัก ซึ่งช่วยลดปัญหาการสึกหรอและเพิ่มอายุการใช้งานของอุปกรณ์
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- รุ่นที่มีขนาดเล็กที่สุดในตระกูล Shrink Discs ออกแบบมาเพื่อการใช้งานที่ต้องการโมเมนต์ความเฉื่อยต่ำ
- น้ำหนักเบาและกะทัดรัด เหมาะกับงานที่มีข้อจำกัดด้านพื้นที่หรือต้องการลดภาระต่อชิ้นส่วนหมุน
- ให้การเชื่อมต่อแบบไร้ร่องลิ่ม (keyless connection) ระหว่างเพลาและดุม เพื่อความเรียบง่ายและประสิทธิภาพสูง
- เหมาะสำหรับการถ่ายทอดแรงบิดที่ไม่สูงมาก แต่ยังคงคุณภาพและความน่าเชื่อถือในระดับมาตรฐานของ RINGFEDER
การติดตั้ง
- ติดตั้งง่าย เพียงสวม Shrink Disc บนดุมภายนอกของเพลาและขันสกรูให้แน่น
- ไม่ต้องกลึงร่องลิ่มหรือดัดแปลงเพลา ช่วยลดต้นทุนและระยะเวลาในการติดตั้ง
- โครงสร้างขนาดเล็กช่วยให้การประกอบเข้ากับระบบต่าง ๆ ทำได้สะดวกแม้ในพื้นที่จำกัด
- ถอดออกได้ง่ายเมื่อต้องการซ่อมบำรุงหรือเปลี่ยนอะไหล่
การใช้งาน
- เหมาะกับงานที่ต้องการแรงบิดและค่าการส่งกำลังในระดับต่ำถึงปานกลาง
- ใช้ได้ดีกับเครื่องจักรกลเบา ระบบอัตโนมัติขนาดเล็ก อุปกรณ์ทดสอบ และงานที่ต้องการความแม่นยำสูง
- ลดภาระการหมุนของระบบเพราะมีโมเมนต์ความเฉื่อยต่ำ ทำให้เหมาะกับงานที่ต้องการการตอบสนองรวดเร็ว
- มอบความน่าเชื่อถือและเสถียรภาพในระยะยาว แม้ในการใช้งานที่มีการหมุนด้วยความเร็วสูงแต่ภาระไม่มาก
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Shrink Discs dimensions d x D mm | 75 x 114 |
| Shrink Discs dimensions dw mm | 70 |
| Shrink Discs dimensions d1 mm | 93 |
| Shrink Discs dimensions L mm | 27.5 |
| Shrink Discs dimensions L1 mm | 24 |
| Shrink Discs dimensions L2 mm | 10 |
| Shrink Discs dimensions L3 mm | 18 |
| TA Nm | 6 |
| Transmissible torques or axial forces T Nm | 1770 |
| Transmissible torques or axial forces Fax kN | 63 |
| P N/mm2 | 142 |
| σv N/mm2 | 301 |
| Locking screws ISO 4014/4017 - 10.9 nSc | 10 |
| Locking screws ISO 4014/4017 - 10.9 DG mm | M5 |
| น้ำหนักรวม (Gw) หน่วย กิโลกรัม (kg) | 0.93 |
| Tmax Nm | 2210 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ประเภทสินค้า | Shrink Discs – Smallest Series |
| รุ่น | RfN 4073 |
| การใช้งานหลัก | สำหรับงานที่ต้องการแรงบิดต่ำและค่าการส่งผ่านกำลังไม่สูง |
| คุณสมบัติเด่น | ขนาดกะทัดรัด น้ำหนักเบา มีค่าโมเมนต์ความเฉื่อยน้อย |
| โครงสร้าง | แบบ 3 ชิ้น (3-piece design) เพื่อการยึดแน่นและสม่ำเสมอ |
| การติดตั้ง | ติดตั้งง่ายโดยไม่ต้องใช้คีย์เวย์ ช่วยลดค่าใช้จ่ายด้านการผลิตเพลา |
| การถอดประกอบ | ถอดและนำกลับมาใช้ใหม่ได้ โดยไม่ทำให้เพลาเสียหาย |
| การบำรุงรักษา | ไม่ต้องการบำรุงรักษามาก อายุการใช้งานยาวนาน |
| การใช้งานทั่วไป | มอเตอร์ไฟฟ้าขนาดเล็ก, พัดลม, ปั๊ม, เครื่องจักรทั่วไปที่มีโหลดต่ำ |
| คุณสมบัติเพิ่มเติม | ให้ความแม่นยำด้านศูนย์กลางเพลา มีประสิทธิภาพดีแม้ในระบบที่มีน้ำหนักเบา |
