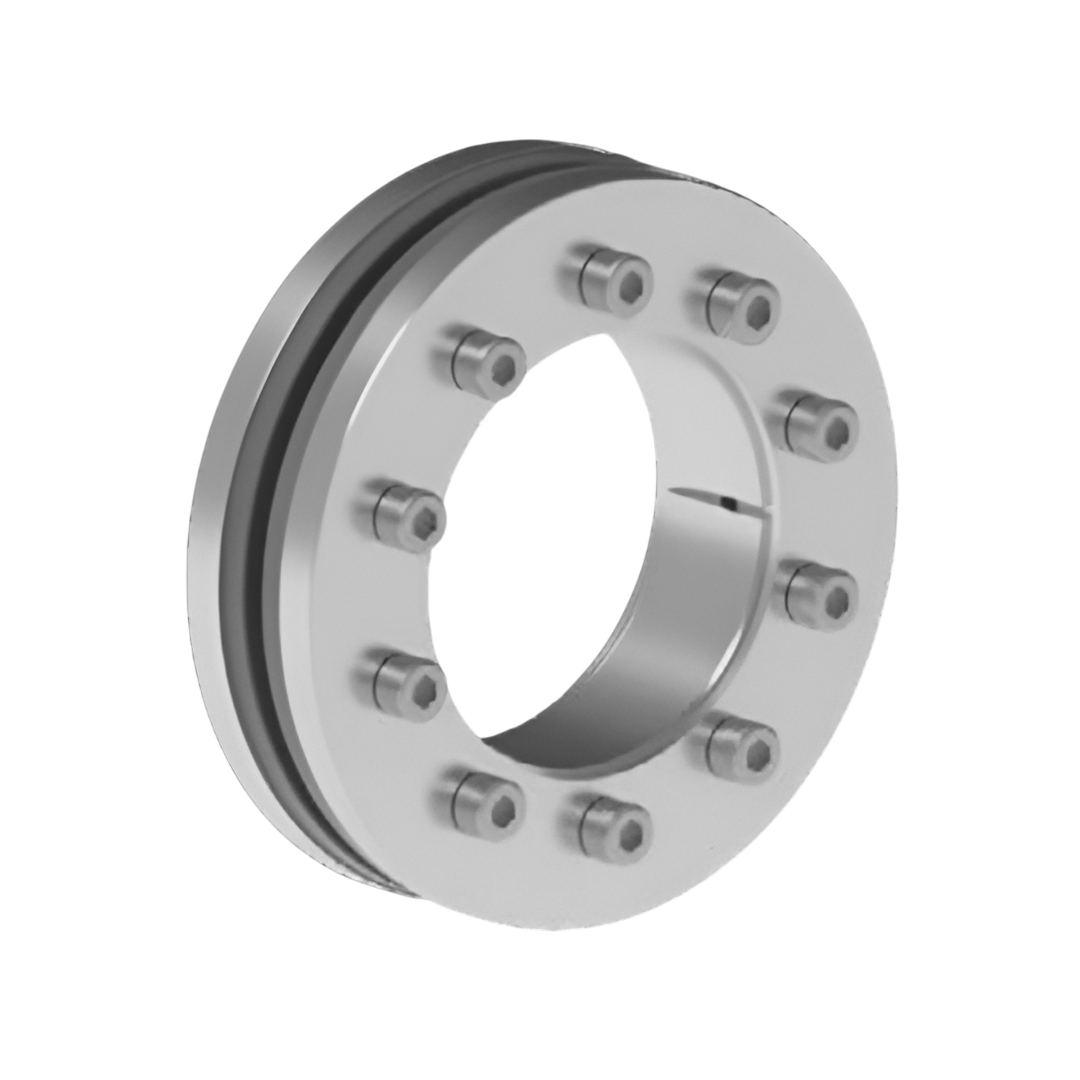

Shrink Discs RINGFEDER RfN 4061 stainless steel ขนาด 21 x 50 (Solid shaft diameter 16)
Shrink Discs RINGFEDER RfN 4061 stainless steel ขนาด 21 x 50 (Solid shaft diameter 16)
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
1,030.73 ฿
ราคาปกติ
ราคาโปรโมชัน
1,030.73 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Shrink Discs RINGFEDER RfN 4061 stainless steel ขนาด 21 x 50 (Solid shaft diameter 16)
Shrink Discs ของ RINGFEDER เป็นหนึ่งในโซลูชันด้านการส่งกำลังเชิงกลที่ได้รับการยอมรับและใช้งานอย่างแพร่หลาย โดยทำหน้าที่เป็นชุดยึดเพลาภายนอก (External Clamping System) ซึ่งออกแบบมาเพื่อถ่ายทอดแรงบิด (Torque) ระหว่างเพลา (Shaft) และดุม (Hub) ได้อย่างมั่นคง ปลอดภัย และแม่นยำ หลักการทำงานของ Shrink Discs คือการสร้างแรงกดแน่นรอบเพลาและดุมโดยการขันสกรู ทำให้เกิดการยึดที่มีประสิทธิภาพสูงโดยไม่ต้องใช้คีย์ (Keyway) หรือร่องสลัก ซึ่งช่วยลดปัญหาการสึกหรอและเพิ่มอายุการใช้งานของอุปกรณ์
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- รุ่นนี้เป็นเวอร์ชันที่ทนต่อการกัดกร่อน ผลิตจากสแตนเลสสตีลคุณภาพสูง ให้ความแข็งแรงและความทนทานต่อสภาพแวดล้อมที่มีความชื้นหรือสารเคมี
- ยังคงรักษาคุณสมบัติหลักของ RfN 4061 ในการถ่ายทอดแรงบิดสูงและรองรับเพลาขนาดกลางถึงใหญ่
- การเชื่อมต่อแบบไร้ร่องลิ่ม (keyless connection) ช่วยให้การถ่ายทอดกำลังมีประสิทธิภาพสูงและลดการสึกหรอ
- เหมาะสำหรับงานที่ต้องการทั้งความแข็งแรงและความต้านทานการกัดกร่อนในเวลาเดียวกัน
การติดตั้ง
- การติดตั้งเหมือนรุ่นมาตรฐาน เพียงสวม Shrink Disc รอบดุมภายนอกของเพลาแล้วขันสกรูให้แน่น
- ไม่จำเป็นต้องทำการกลึงร่องลิ่มหรือปรับแต่งเพลาเพิ่มเติม
- ขนาดและโครงสร้างถูกออกแบบมาให้ติดตั้งง่ายและมั่นคง แม้ในสภาพแวดล้อมที่ต้องระวังการกัดกร่อน
- สามารถถอดออกและนำกลับมาใช้ใหม่ได้สะดวกเมื่อจำเป็นต้องบำรุงรักษาหรือเปลี่ยนชิ้นส่วน
การใช้งาน
- เหมาะสำหรับงานที่ต้องสัมผัสกับความชื้น สารเคมี หรือสภาพแวดล้อมที่มีความเสี่ยงต่อการกัดกร่อน
- ใช้ได้ดีกับเครื่องจักรอุตสาหกรรมทั่วไป ระบบขนส่ง วาล์ว ปั๊ม และอุปกรณ์ที่ต้องการความทนทานต่อการกัดกร่อน
- ให้ความน่าเชื่อถือและความเสถียรสูง แม้ทำงานต่อเนื่องในสภาพแวดล้อมรุนแรง
- ช่วยยืดอายุการใช้งานของระบบและลดความเสี่ยงจากความเสียหายที่เกิดจากการกัดกร่อน
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Shrink Discs dimensions d x D mm | 21 x 50 |
| Shrink Discs dimensions dw mm | 16 |
| Shrink Discs dimensions d1 mm | 36 |
| Shrink Discs dimensions L mm | 24 |
| Shrink Discs dimensions L1 mm | 19 |
| Shrink Discs dimensions L2 mm | 8 |
| Shrink Discs dimensions L3 mm | 15 |
| TA Nm | 5 |
| Transmissible torques or axial forces T Nm | 200 |
| Transmissible torques or axial forces Fax kN | 31 |
| P N/mm2 | 384 |
| σv N/mm2 | 534 |
| High-strength special screws ISO 4762 nSc | 6 |
| High-strength special screws ISO 4762 DG | M5 |
| น้ำหนักรวม (Gw) หน่วย กิโลกรัม (kg) | 0.2 |
| Tmax Nm | 250 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ประเภทสินค้า | Shrink Discs – Corrosion-Resistant Version |
| รุ่น | RfN 4061 Stainless Steel |
| การใช้งานหลัก | สำหรับเพลาที่ต้องการความทนต่อการกัดกร่อนและการถ่ายแรงบิดสูง |
| คุณสมบัติเด่น | ผลิตจากสแตนเลสสตีลคุณภาพสูง แข็งแรง ทนต่อสนิมและสภาพแวดล้อมรุนแรง |
| โครงสร้าง | แบบ 3 ชิ้น (3-piece design) พร้อมความแม่นยำในการยึดเพลา |
| การติดตั้ง | ติดตั้งง่ายโดยไม่ต้องใช้คีย์เวย์ เหมาะกับงานอุตสาหกรรมที่ต้องการความทนทานสูง |
| การถอดประกอบ | สามารถถอดและติดตั้งใหม่ได้โดยไม่ทำลายเพลา |
| การบำรุงรักษา | อายุการใช้งานยาวนาน ไม่ต้องบำรุงรักษาบ่อย |
| การใช้งานทั่วไป | อุตสาหกรรมอาหาร, เครื่องจักรเคมี, เครื่องจักรในสภาพแวดล้อมชื้นหรือกัดกร่อน, ระบบขับเคลื่อนทั่วไป |
| คุณสมบัติเพิ่มเติม | คงสมรรถนะสูงเหมือนรุ่นมาตรฐาน แต่ทนต่อการกัดกร่อนได้ดีเยี่ยม |
