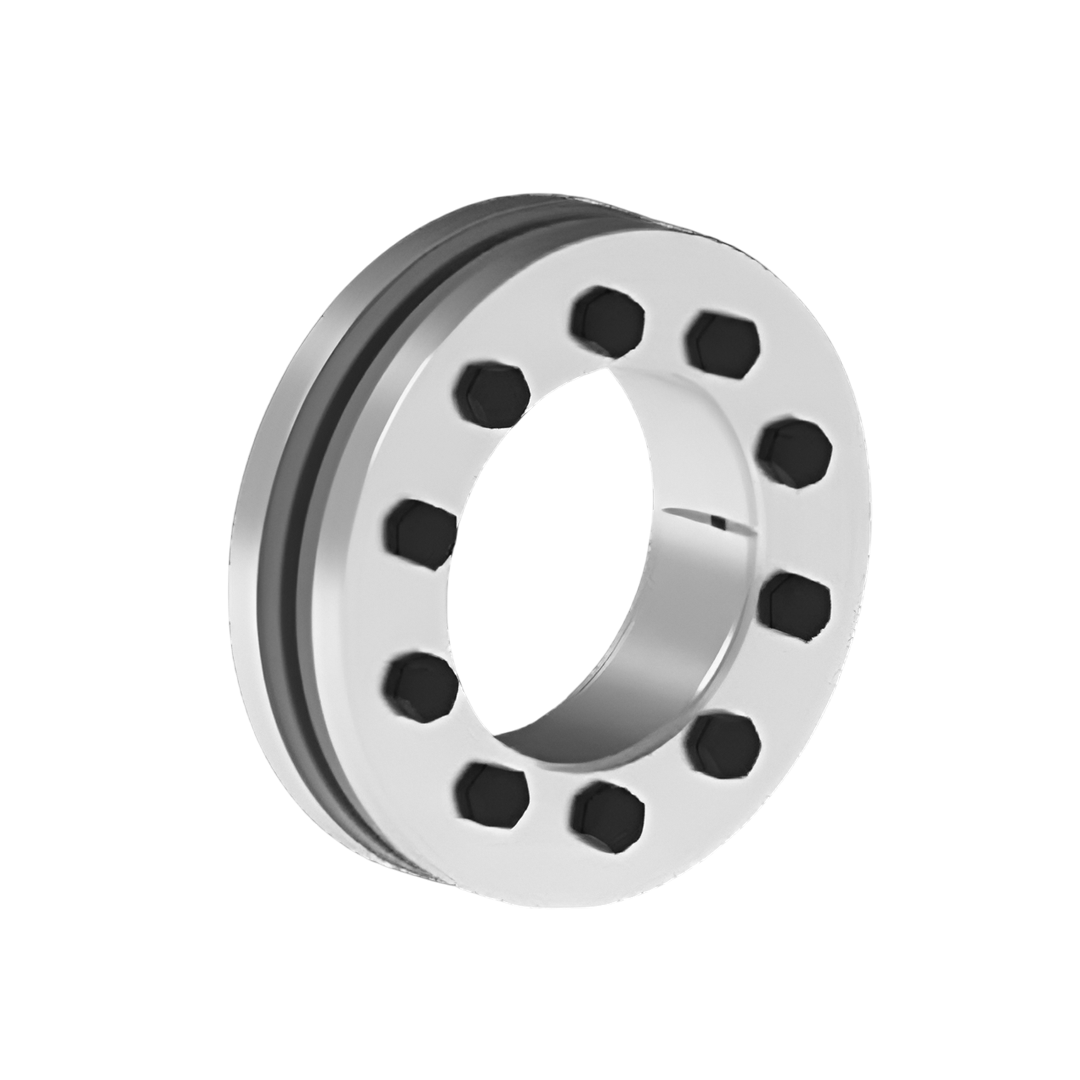

Shrink Discs RINGFEDER RfN 4061 ขนาด 200 x 350 (Solid shaft diameter 150)
Shrink Discs RINGFEDER RfN 4061 ขนาด 200 x 350 (Solid shaft diameter 150)
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
23,225.15 ฿
ราคาปกติ
ราคาโปรโมชัน
23,225.15 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Shrink Discs RINGFEDER RfN 4061 ขนาด 200 x 350 (Solid shaft diameter 150)
Shrink Discs ของ RINGFEDER เป็นหนึ่งในโซลูชันด้านการส่งกำลังเชิงกลที่ได้รับการยอมรับและใช้งานอย่างแพร่หลาย โดยทำหน้าที่เป็นชุดยึดเพลาภายนอก (External Clamping System) ซึ่งออกแบบมาเพื่อถ่ายทอดแรงบิด (Torque) ระหว่างเพลา (Shaft) และดุม (Hub) ได้อย่างมั่นคง ปลอดภัย และแม่นยำ หลักการทำงานของ Shrink Discs คือการสร้างแรงกดแน่นรอบเพลาและดุมโดยการขันสกรู ทำให้เกิดการยึดที่มีประสิทธิภาพสูงโดยไม่ต้องใช้คีย์ (Keyway) หรือร่องสลัก ซึ่งช่วยลดปัญหาการสึกหรอและเพิ่มอายุการใช้งานของอุปกรณ์
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
- ออกแบบสำหรับเพลาขนาดเล็ก แต่สามารถส่งแรงบิดสูงได้
- โครงสร้างแข็งแรง ทนต่อการสึกหรอและการสั่นสะเทือน
- ให้การยึดเหนี่ยวแน่นและแม่นยำ
- ลดการสึกหรอของเพลาและดุม
- สามารถใช้งานได้ในสภาพแวดล้อมที่หลากหลาย
การติดตั้ง
- ติดตั้งง่ายด้วยการขันสกรูตามลำดับมาตรฐาน
- ไม่ต้องใช้ร่องเพลา (keyway) ทำให้การติดตั้งสะดวกและลดความเสียหายของชิ้นส่วน
- สามารถถอดประกอบและติดตั้งใหม่ได้หลายครั้งโดยไม่ลดประสิทธิภาพ
- ใช้เครื่องมือมาตรฐานทั่วไปในการติดตั้งและถอด
การใช้งาน
- เหมาะสำหรับระบบส่งกำลังที่ต้องการแรงบิดสูงบนเพลาขนาดเล็ก
- ใช้งานได้กับเครื่องจักรทั่วไปและอุปกรณ์ที่ต้องการความแม่นยำสูง
- ลดการบำรุงรักษาและยืดอายุการใช้งานของชิ้นส่วน
- ใช้ได้ทั้งในงานอุตสาหกรรมทั่วไปและงานเฉพาะที่ต้องการแรงบิดสูง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Shrink Discs dimensions d x D mm | 200 x 350 |
| Shrink Discs dimensions dw mm | 150 |
| Shrink Discs dimensions d1 mm | 246 |
| Shrink Discs dimensions L mm | 96 |
| Shrink Discs dimensions L1 mm | 86 |
| Shrink Discs dimensions L2 mm | 38.2 |
| Shrink Discs dimensions L3 mm | 71 |
| Shrink Discs dimensions LB mm | 48 |
| TA Nm | 250 |
| Transmissible torques or axial forces T Nm | 75000 |
| Transmissible torques or axial forces Fax kN | 1000 |
| P N/mm2 | 273 |
| σv N/mm2 | 326 |
| Locking screws ISO 4014/4017 - 10.9 nSc | 12 |
| Locking screws ISO 4014/4017 - 10.9 Thread | M16 |
| น้ำหนักรวม (Gw) หน่วย กิโลกรัม (kg) | 39 |
| Tmax Nm | 93750 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| คุณสมบัติ | รายละเอียด |
| ประเภท | Shrink Disc ซีรีส์อเนกประสงค์ (Universally Applicable Series) |
| รุ่น | RfN 4061 |
| การออกแบบ | เหมาะสำหรับเพลาขนาดเล็กและแรงบิดสูง (Smaller Shaft Diameters and High Torques) |
| คุณสมบัติเด่น | ถ่ายโอนแรงบิดได้สูง พร้อมความเที่ยงตรงของศูนย์กลาง |
| การติดตั้ง | ติดตั้งง่ายและปลอดภัย สามารถปรับแรงยึดได้ตามต้องการ |
| การถอดประกอบ | ถอดได้ง่ายโดยไม่ทำลายเพลาและดุม |
| การใช้งาน | เหมาะกับเครื่องจักรที่ต้องการแรงบิดสูงบนเพลาขนาดเล็ก |
| ความทนทาน | ทนต่อแรงบิดและแรงตามแนวแกน ป้องกันการลื่นของเพลาและดุม |
| การบำรุงรักษา | ลดการสึกหรอและความเสียหายของชิ้นส่วน ทำให้บำรุงรักษาง่าย |
