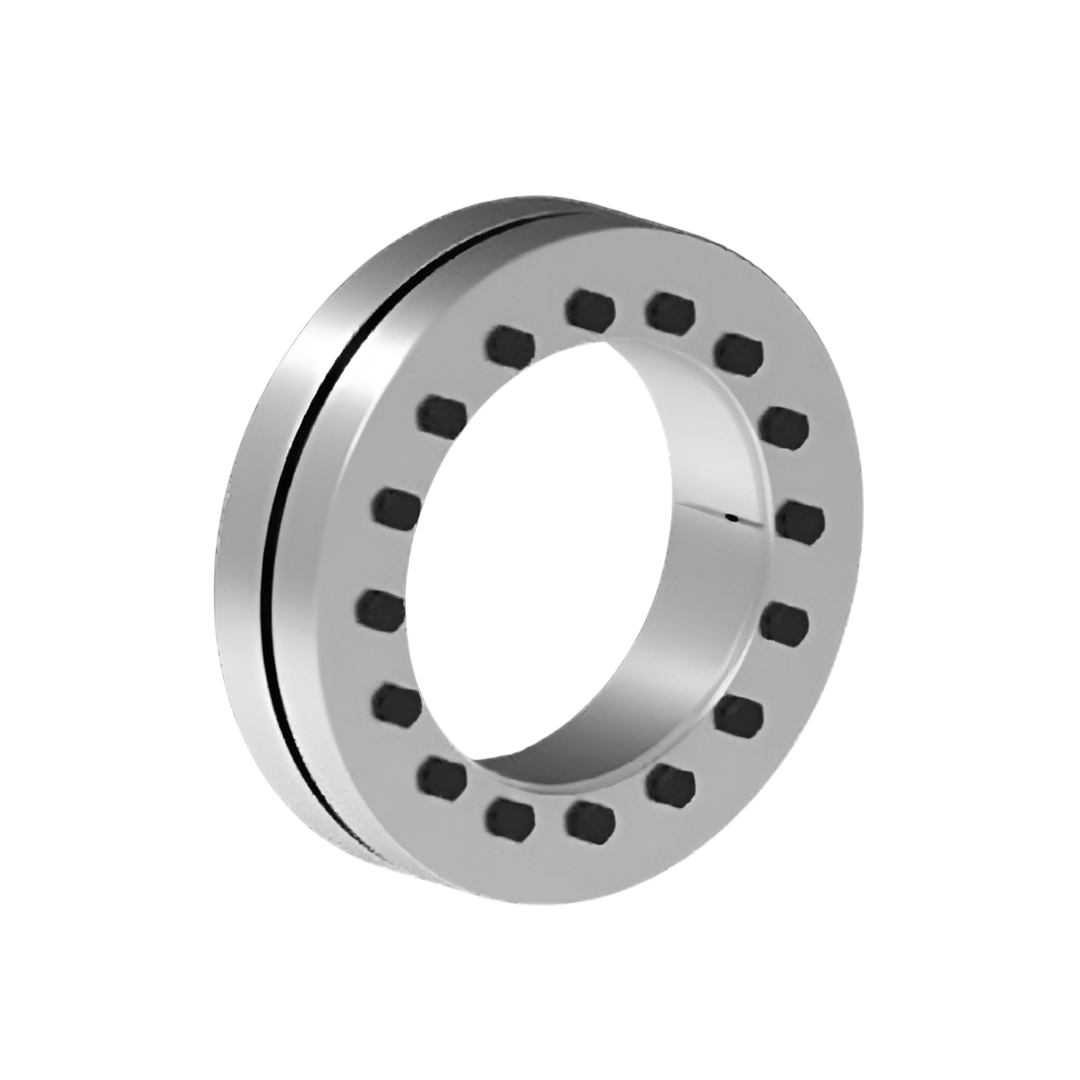

Shrink Discs RINGFEDER RfN 4051 ขนาด 420 x 630 (Solid shaft diameter 350)
Shrink Discs RINGFEDER RfN 4051 ขนาด 420 x 630 (Solid shaft diameter 350)
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
130,244.40 ฿
ราคาปกติ
ราคาโปรโมชัน
130,244.40 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Shrink Discs RINGFEDER RfN 4051 ขนาด 420 x 630 (Solid shaft diameter 350)
Shrink Discs ของ RINGFEDER เป็นหนึ่งในโซลูชันด้านการส่งกำลังเชิงกลที่ได้รับการยอมรับและใช้งานอย่างแพร่หลาย โดยทำหน้าที่เป็นชุดยึดเพลาภายนอก (External Clamping System) ซึ่งออกแบบมาเพื่อถ่ายทอดแรงบิด (Torque) ระหว่างเพลา (Shaft) และดุม (Hub) ได้อย่างมั่นคง ปลอดภัย และแม่นยำ หลักการทำงานของ Shrink Discs คือการสร้างแรงกดแน่นรอบเพลาและดุมโดยการขันสกรู ทำให้เกิดการยึดที่มีประสิทธิภาพสูงโดยไม่ต้องใช้คีย์ (Keyway) หรือร่องสลัก ซึ่งช่วยลดปัญหาการสึกหรอและเพิ่มอายุการใช้งานของอุปกรณ์
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
- ออกแบบสำหรับการส่งกำลังปานกลาง
- เหมาะสำหรับดุมและเพลาที่มีผนังบาง
- ให้การยึดเหนี่ยวแน่น โดยไม่ทำให้ชิ้นส่วนเสียหาย
- ลดการสึกหรอของเพลาและดุม
- สามารถใช้งานในสภาพแวดล้อมที่หลากหลายและทนทานต่อการสั่นสะเทือน
การติดตั้ง
- ติดตั้งง่ายด้วยการขันสกรูตามลำดับมาตรฐาน
- ไม่ต้องใช้ร่องเพลา (keyway) ทำให้ลดความซับซ้อนและความเสียหาย
- สามารถถอดประกอบและติดตั้งใหม่ได้หลายครั้ง
- ใช้เครื่องมือมาตรฐานทั่วไปในการติดตั้งและถอด
การใช้งาน
- เหมาะกับระบบส่งกำลังปานกลางที่ต้องการการยึดแน่นแต่ไม่ต้องการเพิ่มแรงกดมากบนเพลา
- ใช้งานได้กับเครื่องจักรทั่วไปและอุปกรณ์ที่มีเพลาบาง
- ลดการบำรุงรักษาและยืดอายุการใช้งานของชิ้นส่วน
- เหมาะสำหรับอุตสาหกรรมทั่วไปและเครื่องจักรที่ต้องการความแม่นยำสูง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Shrink Discs dimensions d x D mm | 420 x 630 |
| Shrink Discs dimensions dw mm | 350 |
| Shrink Discs dimensions d1 mm | 485 |
| Shrink Discs dimensions L mm | 157 |
| Shrink Discs dimensions L1 mm | 144 |
| Shrink Discs dimensions L2 mm | 64 |
| Shrink Discs dimensions L3 mm | 120 |
| TA Nm | 490 |
| Transmissible torques or axial forces T Nm | 578.000 |
| Transmissible torques or axial forces Fax kN | 3.300 |
| P N/mm2 | 219 |
| σv N/mm2 | 265 |
| Locking screws ISO 4014/4017 - 10.9 nSc | 22 |
| Locking screws ISO 4014/4017 - 10.9 Thread | M20 |
| น้ำหนักรวม (Gw) หน่วย กิโลกรัม (kg) | 185 |
| Tmax Nm | 722.500 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| คุณสมบัติ | รายละเอียด |
| ประเภท | Shrink Disc ซีรีส์เบา (Light Series) |
| รุ่น | RfN 4051 |
| การออกแบบ | เหมาะสำหรับแรงส่งผ่านปานกลาง (Medium Transmission Values) |
| คุณสมบัติเด่น | เหมาะกับดุมและเพลาบางผนัง (Ideal for Thin-Walled Hubs and Shafts) |
| การติดตั้ง | ติดตั้งง่ายและปลอดภัย สามารถปรับแรงยึดได้ตามต้องการ |
| การถอดประกอบ | ถอดได้ง่ายโดยไม่ทำลายเพลาและดุม |
| การใช้งาน | เหมาะกับเครื่องจักรที่ต้องการแรงส่งผ่านปานกลางและโครงสร้างบาง |
| ความทนทาน | ทนต่อแรงบิดและแรงตามแนวแกน ป้องกันการลื่นของเพลาและดุม |
| การบำรุงรักษา | ลดการสึกหรอและความเสียหายของชิ้นส่วน ทำให้บำรุงรักษาง่าย |
