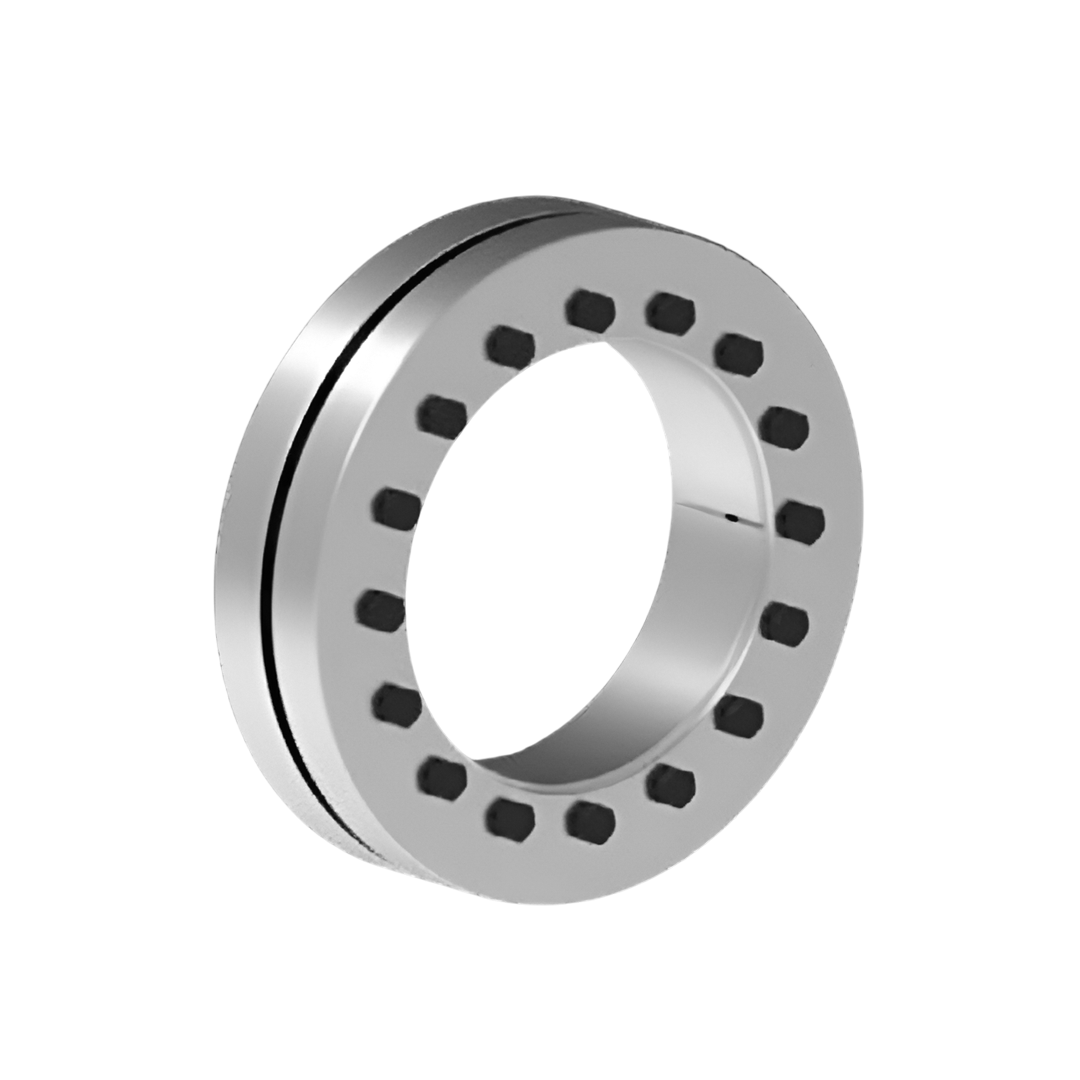

Shrink Discs RINGFEDER RfN 4051 ขนาด 125 x 185 (Solid shaft diameter 100)

Name: Shrink Discs RINGFEDER RfN 4051 ขนาด 125 x 185 (Solid shaft diameter 100)
Brand: RINGFEDER
SKU: RfN 4051 125 x 185 (Solid shaft diameter 100)
Price: 19360.00 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

RINGFEDER

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

19,360.00 ฿

ลดราคา ขายหมดแล้ว

ปริมาณ

รายละเอียด Shrink Discs RINGFEDER RfN 4051 ขนาด 125 x 185 (Solid shaft diameter 100)

Shrink Discs ของ RINGFEDER เป็นหนึ่งในโซลูชันด้านการส่งกำลังเชิงกลที่ได้รับการยอมรับและใช้งานอย่างแพร่หลาย โดยทำหน้าที่เป็นชุดยึดเพลาภายนอก (External Clamping System) ซึ่งออกแบบมาเพื่อถ่ายทอดแรงบิด (Torque) ระหว่างเพลา (Shaft) และดุม (Hub) ได้อย่างมั่นคง ปลอดภัย และแม่นยำ หลักการทำงานของ Shrink Discs คือการสร้างแรงกดแน่นรอบเพลาและดุมโดยการขันสกรู ทำให้เกิดการยึดที่มีประสิทธิภาพสูงโดยไม่ต้องใช้คีย์ (Keyway) หรือร่องสลัก ซึ่งช่วยลดปัญหาการสึกหรอและเพิ่มอายุการใช้งานของอุปกรณ์

เปรียบเทียบราคา RINGFEDER ตัวอื่นๆ

คุณสมบัติ

ข้อมูลคุณสมบัติ

ออกแบบสำหรับการส่งกำลังปานกลาง
เหมาะสำหรับดุมและเพลาที่มีผนังบาง
ให้การยึดเหนี่ยวแน่น โดยไม่ทำให้ชิ้นส่วนเสียหาย
ลดการสึกหรอของเพลาและดุม
สามารถใช้งานในสภาพแวดล้อมที่หลากหลายและทนทานต่อการสั่นสะเทือน

การติดตั้ง

ติดตั้งง่ายด้วยการขันสกรูตามลำดับมาตรฐาน
ไม่ต้องใช้ร่องเพลา (keyway) ทำให้ลดความซับซ้อนและความเสียหาย
สามารถถอดประกอบและติดตั้งใหม่ได้หลายครั้ง
ใช้เครื่องมือมาตรฐานทั่วไปในการติดตั้งและถอด

การใช้งาน

เหมาะกับระบบส่งกำลังปานกลางที่ต้องการการยึดแน่นแต่ไม่ต้องการเพิ่มแรงกดมากบนเพลา
ใช้งานได้กับเครื่องจักรทั่วไปและอุปกรณ์ที่มีเพลาบาง
ลดการบำรุงรักษาและยืดอายุการใช้งานของชิ้นส่วน
เหมาะสำหรับอุตสาหกรรมทั่วไปและเครื่องจักรที่ต้องการความแม่นยำสูง

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

Shrink Discs dimensions d x D mm	125 x 185
Shrink Discs dimensions dw mm	100
Shrink Discs dimensions d1 mm	158
Shrink Discs dimensions L mm	58
Shrink Discs dimensions L1 mm	51
Shrink Discs dimensions L2 mm	22
Shrink Discs dimensions L3 mm	39
TA Nm	59
Transmissible torques or axial forces T Nm	12.1
Transmissible torques or axial forces Fax kN	240
P N/mm2	191
σv N/mm2	280
Locking screws ISO 4014/4017 - 10.9 nSc	8
Locking screws ISO 4014/4017 - 10.9 Thread	M10
น้ำหนักรวม (Gw) หน่วย กิโลกรัม (kg)	5.1
Tmax Nm	15.125

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

คุณสมบัติ	รายละเอียด
ประเภท	Shrink Disc ซีรีส์เบา (Light Series)
รุ่น	RfN 4051
การออกแบบ	เหมาะสำหรับแรงส่งผ่านปานกลาง (Medium Transmission Values)
คุณสมบัติเด่น	เหมาะกับดุมและเพลาบางผนัง (Ideal for Thin-Walled Hubs and Shafts)
การติดตั้ง	ติดตั้งง่ายและปลอดภัย สามารถปรับแรงยึดได้ตามต้องการ
การถอดประกอบ	ถอดได้ง่ายโดยไม่ทำลายเพลาและดุม
การใช้งาน	เหมาะกับเครื่องจักรที่ต้องการแรงส่งผ่านปานกลางและโครงสร้างบาง
ความทนทาน	ทนต่อแรงบิดและแรงตามแนวแกน ป้องกันการลื่นของเพลาและดุม
การบำรุงรักษา	ลดการสึกหรอและความเสียหายของชิ้นส่วน ทำให้บำรุงรักษาง่าย
