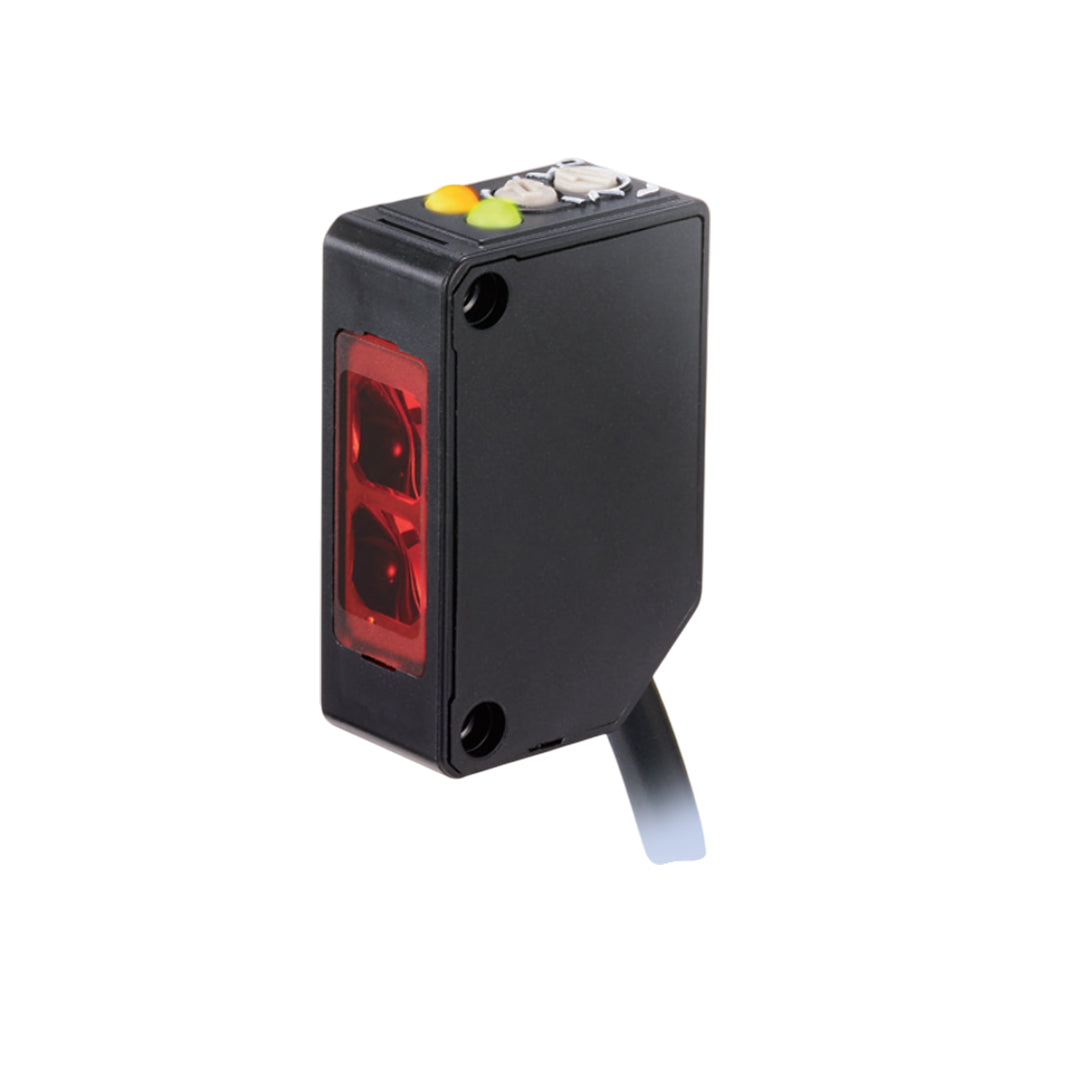

Photoelectric Sensors โฟโต้อิเล็กทริค เซ็นเซอร์ OPTEX FA code Z3D-L09CN4

โฟโตอิเล็กทริคเซนเซอร์พร้อมแอมพลิฟายเออร์ในตัวซีรีส์ FASTUS Z3 ที่มีประสิทธิภาพการตรวจจับดีขึ้น เป็นรุ่นที่พัฒนาต่อยอดมาจากซีรีส์ Z ที่ใช้งานง่าย ซีรีส์นี้ได้ยกระดับการทำงาน ประโยชน์ใช้สอย และความคุ้มค่าของโฟโตอิเล็กทริคเซนเซอร์ทั่วไปไปอีกขั้น

คุณสมบัติ

• ระยะการตรวจจับไกลที่สุดในคลาสที่ 25 เมตร
• ลดโซนอับ (Dead zone) ลงได้อย่างมาก
• ไฟแสดงสถานะสามารถมองเห็นได้จากทุกมุม

ข้อมูลจำเพาะ

Type	Model		Through-beam		Retro reflective	Diffuse reflective	Limited diffuse reflective	Wide angle diffuse reflective
Model	NPN	Cable	Z3T-2500NIR	Z3T-2500N	Z3R-400N	Z3D-100N	Z3D-L09N	Z3D-W20N
		Connector	-	Z3T-2500CN4	Z3R-400CN4	Z3D-100CN4	Z3D-L09CN4	Z3D-W20CN4
	PNP	Cable	-	Z3T-2500P	Z3R-400P	Z3D-100P	Z3D-L09P	Z3D-W20P
		Connector	-	Z3T-2500CP4	Z3R-400CP4	Z3D-100CP4	Z3D-L09CP4	Z3D-W20CP4
Sensing distance			25 m		0.01 to 4 m*1	0 to 1 m*2	10 to 90 mm*3	1 to 200 mm*4
Light source			IR LED, wavelength 850 nm	4 element red LED, wavelength 632 nm
Spot size			Approx. ø1400 mm at 25 m	Approx. ø1400 mm at 25 m	Approx. ø290 mm at 4 m	Approx. ø75 mm at 1 m	Approx. ø8 mm at 90 mm	Approx. ø45 mm at 50 mm
Response time			500 μs or less
Hysteresis			-	-	-	Max. 20%	Max. 10%	Max. 20%
Sensitivity adjustment			1-turn potentiometer
Indicators			Output indicator: orange LED, Stability indicator: green LED (no indicator equipped on through-beam type emitter)
Control output			NPN/PNP Open collector 100 mA/30 VDC Max.
Output mode			Light ON, Dark ON selectable by switch
Connection			Cable type: 2 m long, ø3.8 mm (Minimum bending radius: 15.2 mm [When fixed in place])
			Connector type: M8, 4-pin
Rating	Supply voltage		10 to 30 VDC, including 10% ripple (p-p)
	Current consumption		Emitter: 20 mA or less Receiver: 15 mA or less		20 mA or less	25 mA or less	20 mA or less	20 mA or less
Applicable regulations	EMC		2014/30/EU
	RoHS		RoHS directive (2011/65/EU), China RoHS (MIIT Order No. 32)
Applicable standards			EN 60947-5-2
Company standards			Noise resistance: Feilen Level 3 cleared
Environmental resistance	Ambient temperature/humidity		-25 to 55°C/35 to 85%RH (No condensation or freezing)
	Ambient illuminance		Sunlight: 10,000 lx, Incandescent lamp: 3,000 lx
	Vibration resistance		10 to 55 Hz: Double amplitude 1.5 mm, 2 hours in each of the X, Y, and Z directions
	Shock resistance		Approx. 100 G (1000 m/s2) 3 times in each of the X, Y, and Z directions
	Degree of protection		IP67
	Material		Housing: ABS, Front cover: PMMA
Weight without cable			Approx. 10 g
Included items			Instruction manual

Dimension

เอกสารข้อมูล

Photoelectric Sensors โฟโต้อิเล็กทริค เซ็นเซอร์ OPTEX FA code Z3D-L09CN4 Data sheet
