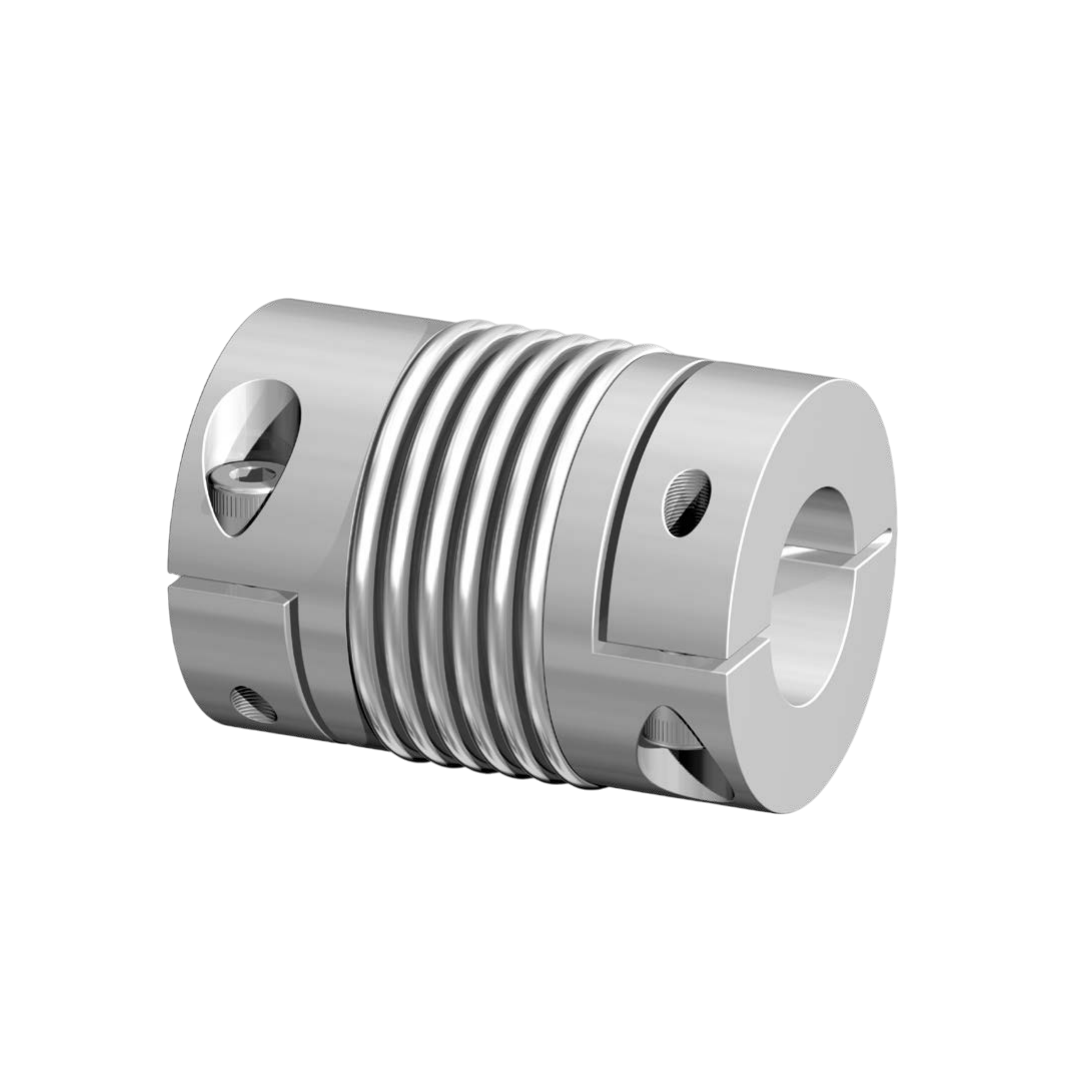

Metal Bellows Couplings RINGFEDER GWB AKD ขนาด 800
Metal Bellows Couplings RINGFEDER GWB AKD ขนาด 800
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Metal Bellows Couplings RINGFEDER GWB AKD ขนาด 800
ข้อต่อเพลาชนิดเมทัลเบลโลว์ (Metal Bellows Couplings) จาก RINGFEDER เป็นหนึ่งในโซลูชันการส่งกำลังที่ได้รับการยอมรับในระดับสากล เนื่องจากถูกออกแบบมาให้ตอบโจทย์งานที่ต้องการความแม่นยำสูงและความทนทานต่อสภาวะการทำงานที่ซับซ้อน ข้อต่อประเภทนี้ใช้โครงสร้างที่เป็นเบลโลว์โลหะบาง ๆ ซึ่งมีความยืดหยุ่นสูง สามารถรองรับการเยื้องศูนย์ของเพลาได้หลากหลายรูปแบบ ไม่ว่าจะเป็นการเยื้องศูนย์เชิงมุม (Angular Misalignment) การเยื้องศูนย์เชิงขนาน (Parallel Misalignment) หรือการขยับตามแนวแกน (Axial Displacement) โดยทั้งหมดนี้เกิดขึ้นได้โดยไม่สูญเสียความแม่นยำในการถ่ายทอดแรงบิด
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ข้อต่อแบบ Metal Bellows Coupling ที่มาพร้อม ฮับแบบ Clamping Hubs สำหรับยึดเพลาอย่างมั่นคง
- โครงสร้างโลหะยืดหยุ่น (Metal Bellows) ให้ความแข็งแรงสูง ทนต่อแรงบิด และถ่ายทอดแรงบิดอย่างแม่นยำ
- ชดเชยการเยื้องศูนย์ในแนวแกน มุม และรัศมี พร้อมลดแรงสั่นสะเทือน
- เหมาะสำหรับงานที่ต้องการความแม่นยำสูงและความเสถียรของเพลา
การติดตั้ง
- ฮับแบบ Clamping ทำให้การยึดเพลาง่ายและมั่นคง โดยไม่ต้องใช้คีย์หรือการขุดเจาะเพลา
- การจัดศูนย์ทำได้ง่ายและรวดเร็ว
- การติดตั้งและบำรุงรักษาสะดวก ไม่จำเป็นต้องใช้เครื่องมือพิเศษ
- ลดโอกาสเกิดความเสียหายต่อเพลาและตัว Coupling ระหว่างติดตั้ง
การใช้งาน
- เหมาะสำหรับเครื่องจักรที่ต้องการ การส่งแรงบิดแม่นยำสูง พร้อมความเสถียรของเพลา
- ใช้งานได้ดีในระบบที่ต้องการชดเชยการเยื้องศูนย์และลดแรงสั่นสะเทือน
- เหมาะกับเครื่องจักรความเร็วสูง เครื่องจักร CNC ปั๊ม และระบบส่งกำลังที่ต้องการความแม่นยำ
- ช่วยยืดอายุการใช้งานของเพลาและอุปกรณ์ที่เชื่อมต่อ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Size | 800 |
| L mm | 140 |
| d1;d2 min-max mm | 40 - 75 |
| C1 mm | 45.2 |
| D1 mm | 132 |
| H mm | 139 |
| I mm | 17 |
| K mm | 48 |
| T Nm | 800 |
| nmax 1/min | 5000 |
| Cr N/mm | 6200 |
| Ca N/mm | 100 |
| CTdyn 103 Nm/rad | 780 |
| ΔKa mm | 3.5 |
| ΔKw degree | 1.5 |
| ΔKr mm | 0.35 |
| J 10−3kgm2 | 17.5 |
| DG1 mm | 2 x M16 |
| TA1 Nm | 250 |
| Gw kg | 6.06 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| คุณสมบัติ | รายละเอียด |
| ประเภทการออกแบบ | ข้อต่อแบบ Metal Bellows พร้อม Clamping Hubs |
| ลักษณะเด่น | ใช้แคลมป์ฮับช่วยการยึดเพลาแน่นหนา พร้อมระยะแผ่นเบลโลว์สเพื่อถ่ายทอดแรงบิดแม่นยำ |
| การส่งกำลัง | ถ่ายทอดแรงบิดได้ราบรื่น มีความแม่นยำสูง ลดแรงสั่นสะเทือน |
| การชดเชยการเยื้องศูนย์ | รองรับการเยื้องศูนย์ทั้งแนวรัศมี แกน และมุมอย่างแม่นยำ |
| การติดตั้ง | การติดตั้งสะดวก สามารถประกอบ Clamping Hubs ได้ง่ายโดยไม่ต้องใช้เครื่องมือพิเศษ |
| การบำรุงรักษา | แทบไม่ต้องบำรุงรักษา เนื่องจากโครงสร้างโลหะทนทานต่อการสึกหรอ |
| การใช้งานทั่วไป | เหมาะกับเครื่องจักรที่ต้องการความแม่นยำสูง เช่น มอเตอร์ เครื่องจักร CNC และระบบส่งกำลังที่ต้องการความเที่ยงตรง |
| จุดเด่น | การติดตั้งรวดเร็ว ยึดเพลาแน่นหนา แข็งแรงทนทาน และลดแรงสั่นสะเทือนของระบบ |
