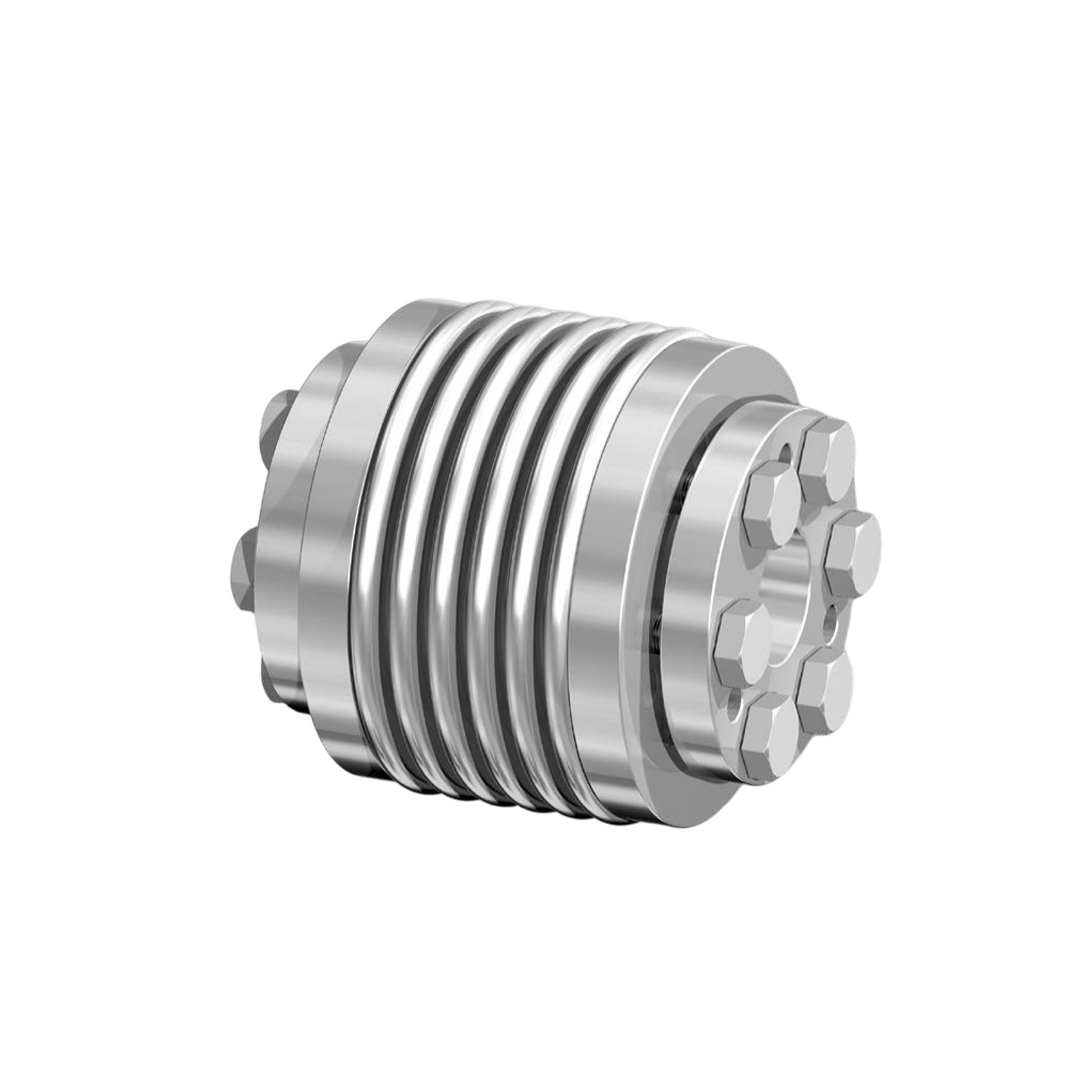

Metal Bellows Couplings RINGFEDER GWB AK ขนาด 800
Metal Bellows Couplings RINGFEDER GWB AK ขนาด 800
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Metal Bellows Couplings RINGFEDER GWB AK ขนาด 800
ข้อต่อเพลาชนิดเมทัลเบลโลว์ (Metal Bellows Couplings) จาก RINGFEDER เป็นหนึ่งในโซลูชันการส่งกำลังที่ได้รับการยอมรับในระดับสากล เนื่องจากถูกออกแบบมาให้ตอบโจทย์งานที่ต้องการความแม่นยำสูงและความทนทานต่อสภาวะการทำงานที่ซับซ้อน ข้อต่อประเภทนี้ใช้โครงสร้างที่เป็นเบลโลว์โลหะบาง ๆ ซึ่งมีความยืดหยุ่นสูง สามารถรองรับการเยื้องศูนย์ของเพลาได้หลากหลายรูปแบบ ไม่ว่าจะเป็นการเยื้องศูนย์เชิงมุม (Angular Misalignment) การเยื้องศูนย์เชิงขนาน (Parallel Misalignment) หรือการขยับตามแนวแกน (Axial Displacement) โดยทั้งหมดนี้เกิดขึ้นได้โดยไม่สูญเสียความแม่นยำในการถ่ายทอดแรงบิด
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ข้อต่อแบบ Metal Bellows Coupling ที่มาพร้อม ฮับภายในรูปกรวย (Inner Conical Hub)
- โครงสร้างโลหะยืดหยุ่น (Metal Bellows) ให้ความแข็งแรงสูงและทนต่อแรงบิดอย่างแม่นยำ
- ช่วยชดเชยการเยื้องศูนย์ในแนวแกน มุม และรัศมี พร้อมถ่ายทอดแรงบิดโดยไม่สูญเสียประสิทธิภาพ
- เหมาะสำหรับงานที่ต้องการความแม่นยำสูงและลดแรงกระแทกในระบบส่งกำลัง
การติดตั้ง
- ฮับภายในรูปกรวยช่วยให้การยึดเพลาสะดวกและมั่นคง
- การจัดศูนย์ทำได้ง่าย และไม่จำเป็นต้องใช้เครื่องมือพิเศษ
- สามารถติดตั้งและบำรุงรักษาได้อย่างรวดเร็ว
- การประกอบไม่ซับซ้อน และลดโอกาสเกิดความเสียหายระหว่างติดตั้ง
การใช้งาน
- เหมาะสำหรับเครื่องจักรที่ต้องการ การส่งแรงบิดอย่างแม่นยำสูง และความเสถียรของเพลา
- ใช้งานได้ดีในระบบที่ต้องการชดเชยการเยื้องศูนย์และลดแรงสั่นสะเทือน
- ใช้ได้กับเครื่องจักรที่ต้องการความแม่นยำสูง เช่น ปั๊ม ความเร็วสูง เครื่องจักร CNC และระบบส่งกำลังละเอียด
- ช่วยยืดอายุการใช้งานของเพลาและอุปกรณ์ที่เชื่อมต่อ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Size | 800 |
| L mm | 170 |
| C mm | 92/100 |
| d1;d2 min-max mm | 30 - 70 |
| B mm | 157 |
| D1 mm | 140 |
| C1 mm | 60 |
| L1 mm | 150 |
| L4 mm | 110 |
| T Nm | 800 |
| nmax 1/min | 3700 |
| CTdyn 103 Nm/rad | 760 |
| Cr N/mm | 510 |
| Ca N/mm | 190 |
| ΔKa mm | 1.0 |
| ΔKw degree | 1.5 |
| ΔKr mm | 0.2 |
| J 10−3kgm2 | 26.10 |
| DG1 mm | 6 x M16 |
| TA1 Nm | 50 |
| Gw kg | 9.978 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| คุณสมบัติ | รายละเอียด |
| ประเภทการออกแบบ | ข้อต่อแบบ Metal Bellows พร้อม Inner Conical Hub |
| ลักษณะเด่น | โครงสร้างยืดหยุ่นด้วยระยะแผ่นเบลโลว์ส สามารถถ่ายทอดแรงบิดได้แม่นยำ |
| การส่งกำลัง | ถ่ายทอดแรงบิดได้ราบรื่น มีความแม่นยำสูง ลดแรงสั่นสะเทือน |
| การชดเชยการเยื้องศูนย์ | รองรับการเยื้องศูนย์ในแนวรัศมี แกน และมุมอย่างแม่นยำ |
| การติดตั้ง | การประกอบง่าย ใช้งานร่วมกับเพลาที่มี Inner Conical Hub |
| การบำรุงรักษา | แทบไม่ต้องบำรุงรักษา เนื่องจากโครงสร้างเป็นโลหะทนทานต่อการสึกหรอ |
| การใช้งานทั่วไป | เหมาะกับเครื่องจักรที่ต้องการความแม่นยำสูง เช่น มอเตอร์ เครื่องจักร CNC และอุปกรณ์ส่งกำลังที่ต้องการความเที่ยงตรง |
| จุดเด่น | ให้ความแม่นยำสูง ทนทาน แข็งแรง และลดแรงสั่นสะเทือนของระบบ |
