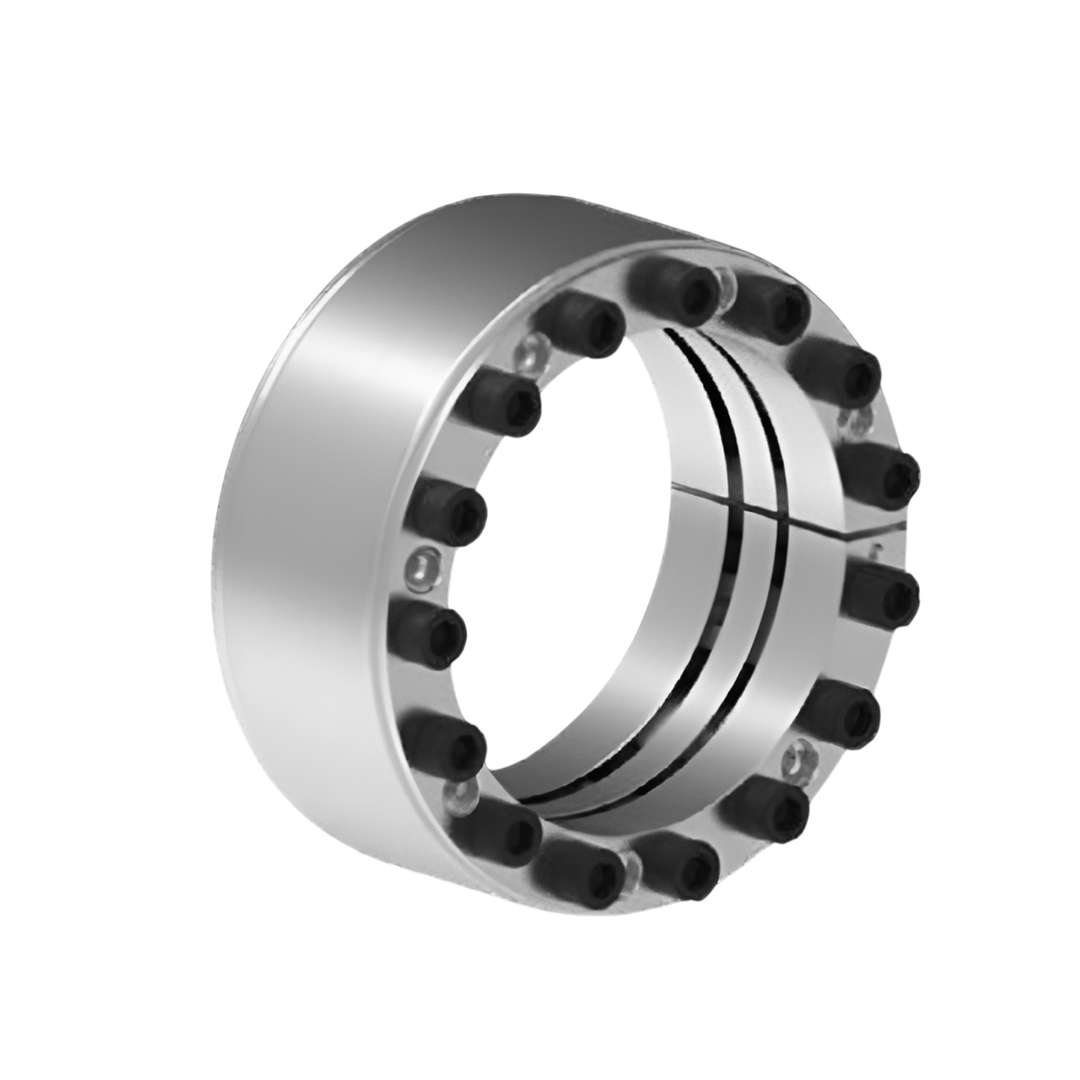

Locking Assemblies RINGFEDER RfN 7515 ขนาด 420x515
Locking Assemblies RINGFEDER RfN 7515 ขนาด 420x515
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
350,376.81 ฿
ราคาปกติ
ราคาโปรโมชัน
350,376.81 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Locking Assemblies RINGFEDER RfN 7515 ขนาด 420x515
RINGFEDER Locking Assemblies เป็นเทคโนโลยีการเชื่อมต่อเพลาหรือชิ้นส่วนเครื่องจักรที่ได้รับความนิยมในอุตสาหกรรมหนักและวิศวกรรมเครื่องกล ด้วยจุดเด่นด้านความสามารถในการส่งแรงบิด แรงดัน และแรงแกว่งได้สูง พร้อมทั้งให้ความแม่นยำในการจัดตำแหน่งที่ยอดเยี่ยม ทำให้ระบบเครื่องจักรสามารถทำงานได้อย่างราบรื่นและปลอดภัย
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
- โครงสร้างแบบสามชิ้น ช่วยให้การถอดประกอบง่ายขึ้น
- ออกแบบมาเพื่อการถ่ายแรงบิดและแรงตามแนวแกนได้อย่างมั่นคง
- ให้ความแม่นยำสูงในการจัดศูนย์ (concentricity)
- มีความทนทานต่อการสึกหรอ และใช้งานได้ในสภาวะที่หลากหลาย
- ปรับใช้ได้กับเพลาหรือดุมหลายประเภท
การติดตั้ง
- ติดตั้งได้ง่ายด้วยการขันสกรูโดยรอบตามลำดับที่กำหนด
- ไม่ต้องใช้กุญแจเพลา (keyway)
- สามารถถอดประกอบและติดตั้งใหม่ได้หลายครั้ง โดยไม่กระทบต่อประสิทธิภาพการทำงาน
- ใช้เครื่องมือมาตรฐานทั่วไปในการติดตั้ง
การใช้งาน
- เหมาะสำหรับงานส่งกำลังที่ต้องการแรงบิดสูงและความน่าเชื่อถือ
- ใช้ได้กับอุตสาหกรรมต่าง ๆ เช่น เครื่องจักรกลหนัก ระบบส่งกำลัง ปั๊ม พัดลม และอุปกรณ์หมุนทั่วไป
- ลดการบำรุงรักษา เนื่องจากไม่เกิดการสึกหรอจากการเคลื่อนที่สัมพัทธ์
- สามารถถอดเปลี่ยนชิ้นส่วนได้สะดวกเมื่อต้องการบำรุงรักษา
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Locking Assembly d เส้นผ่านศูนย์กลางเพลา (mm) | 420 |
| x | x |
| Locking Assembly D เส้นผ่านศูนย์กลางภายนอก (mm) | 515 |
| Locking Assembly L ความยาวรวม (mm) | 177 |
| ขนาดของ Locking Assembly L1 (mm) | 155 |
| ขนาดของ Locking Assembly L3 (mm) | 140 |
| T แรงบิด (Nm) | 682580 |
| Fax แรงตามแนวแกน (kN) | 3250 |
| ความดันผิวสัมผัส pW ผิวเพลา (N/mm²) | 179 |
| ความดันผิวสัมผัส pN ผิวดุม (N/mm²) | 146 |
| nSc จำนวนสกรู | 24 |
| DG ขนาดเกลียวสกรู | M22 x 130 |
| TA แรงบิดขันสกรู (Nm) | 930 |
| Gw น้ำหนัก Kg | 75.9 |
| DN min at Rp0.2 200 [N/mm2] | 824 |
| DN min at Rp0.2 300 [N/mm2] | 696 |
| DN min at Rp0.2 400 [N/mm2] | 644 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| คุณสมบัติ | รายละเอียด |
| ประเภท | Locking Assembly แบบสามชิ้น (Three piece) |
| การออกแบบ | โครงสร้างสามชิ้น พร้อมมุมเอียงสองด้านเพื่อการยึดแน่น |
| คุณสมบัติเด่น | สามารถถ่ายทอดแรงบิดและแรงตามแนวแกนได้สูงมาก |
| ความแม่นยำ | ให้ความเที่ยงตรงของศูนย์กลางสูง เหมาะสำหรับงานที่ต้องการ concentricity |
| การติดตั้ง | ติดตั้งและถอดประกอบได้ง่าย ไม่ต้องใช้การอัดหรือการกลึงเพิ่มเติม |
| การใช้งาน | เหมาะกับงานที่ต้องรับแรงสูง เช่น มู่เล่ย์ เฟือง ฟันเฟือง และข้อต่อเพลา |
| การป้องกัน | ลดการสึกหรอของชิ้นส่วน ลดการเกิดรอยกัดบนเพลาและดุม |
| การบำรุงรักษา | ถอดเปลี่ยนได้สะดวกเมื่อจำเป็นต้องซ่อมบำรุง |
