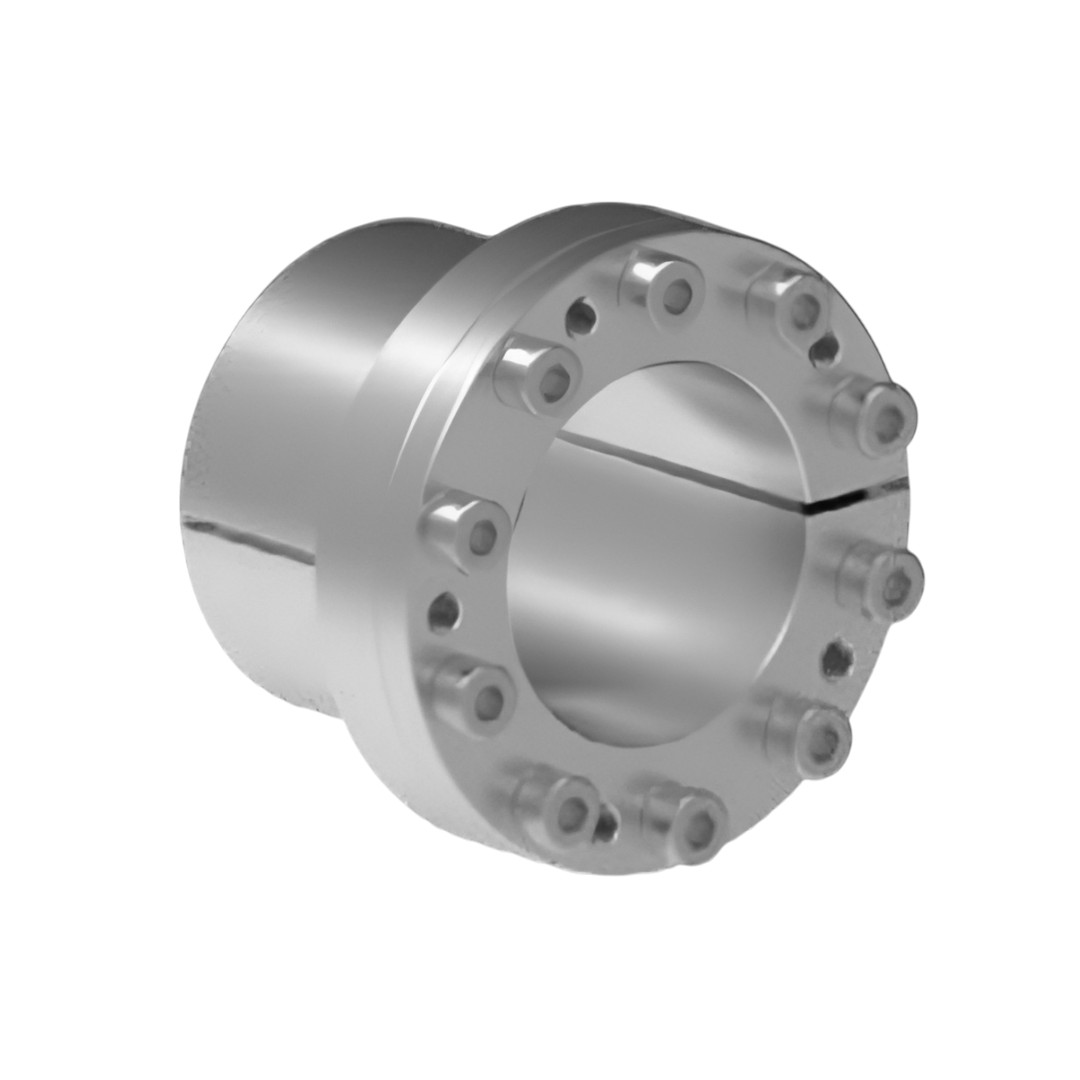

Locking Assemblies RINGFEDER RfN 7110 stainless steel ขนาด 50x65
Locking Assemblies RINGFEDER RfN 7110 stainless steel ขนาด 50x65
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
2,378.03 ฿
ราคาปกติ
ราคาโปรโมชัน
2,378.03 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Locking Assemblies RINGFEDER RfN 7110 stainless steel ขนาด 50x65
RINGFEDER Locking Assemblies เป็นเทคโนโลยีการเชื่อมต่อเพลาหรือชิ้นส่วนเครื่องจักรที่ได้รับความนิยมในอุตสาหกรรมหนักและวิศวกรรมเครื่องกล ด้วยจุดเด่นด้านความสามารถในการส่งแรงบิด แรงดัน และแรงแกว่งได้สูง พร้อมทั้งให้ความแม่นยำในการจัดตำแหน่งที่ยอดเยี่ยม ทำให้ระบบเครื่องจักรสามารถทำงานได้อย่างราบรื่นและปลอดภัย
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
- โครงสร้างกะทัดรัดเป็นพิเศษ เหมาะสำหรับพื้นที่จำกัด
- ดีไซน์แบบ self-centering ช่วยให้ได้การจัดศูนย์ที่แม่นยำ
- ไม่เกิดการเคลื่อนที่ตามแนวแกน (axial displacement) เมื่อทำการยึด
- ผลิตจากสแตนเลส มีความทนทานสูงต่อการกัดกร่อน และเหมาะกับสภาพแวดล้อมที่ต้องการความสะอาด
- รองรับแรงบิดได้อย่างมั่นคงและเชื่อถือได้
การติดตั้ง
- ติดตั้งง่ายด้วยการขันสกรูตามลำดับมาตรฐาน
- ไม่จำเป็นต้องใช้ร่องเพลา (keyway) ทำให้ชิ้นส่วนไม่สึกหรอ
- สามารถถอดและติดตั้งใหม่ได้หลายครั้ง โดยไม่ลดทอนประสิทธิภาพ
- ใช้เครื่องมือทั่วไปในการประกอบและถอด
การใช้งาน
- เหมาะสำหรับงานที่มีข้อจำกัดด้านพื้นที่ติดตั้ง
- ใช้งานได้ในสภาพแวดล้อมที่ต้องการความสะอาดหรือมีความชื้น เช่น อุตสาหกรรมอาหาร เครื่องดื่ม ยา และเคมี
- เหมาะกับระบบส่งกำลังที่ต้องการความแม่นยำสูงและไม่ต้องการการเคลื่อนตัวของดุมในแนวแกน
- ใช้ได้ทั้งงานเครื่องจักรทั่วไปและงานเฉพาะที่ต้องการมาตรฐานความสะอาดและความทนทานสูง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Locking Assembly d เส้นผ่านศูนย์กลางเพลา (mm) | 50 |
| x | x |
| Locking Assembly D เส้นผ่านศูนย์กลางภายนอก (mm) | 65 |
| Locking Assembly DB1 (mm) | 91 |
| Locking Assembly D3 (mm) | 84.5 |
| Locking Assembly d1 (mm) | 74.5 |
| Locking Assembly L ความยาวรวม (mm) | 82 |
| ขนาดของ Locking Assembly L1 (mm) | 74 |
| Locking Assembly L4 ความยาวรวม (mm) | 50 |
| ขนาดของ Locking Assembly L8 (mm) | 66 |
| T แรงบิด (Nm) | 1883 |
| Fax แรงตามแนวแกน (kN) | 75 |
| ความดันผิวสัมผัส pW ผิวเพลา (N/mm²) | 63 |
| ความดันผิวสัมผัส pN ผิวดุม (N/mm²) | 49 |
| nSc จำนวนสกรู | 10 |
| DG ขนาดเกลียวสกรู | M8 |
| TA แรงบิดขันสกรู (Nm) | 34 |
| Gw น้ำหนัก Kg | 1.3 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| คุณสมบัติ | รายละเอียด |
| ประเภท | Locking Assembly สเตนเลสสตีล ขนาดกะทัดรัด |
| การออกแบบ | ขนาดเล็กเป็นพิเศษ (Specially small dimensioned) แบบปรับศูนย์อัตโนมัติ (Self-centering) |
| คุณสมบัติเด่น | ไม่เกิดการเคลื่อนที่ในแนวแกน (Without axial displacement) |
| ความแม่นยำ | ให้ความเที่ยงตรงสูงและศูนย์กลางที่เสถียร |
| การติดตั้ง | ใช้งานง่าย ไม่ต้องอัดหรือกลึงเพิ่มเติม |
| การถอดประกอบ | ถอดง่าย ไม่ทำลายผิวเพลาและดุม |
| การใช้งาน | เหมาะสำหรับงานที่มีพื้นที่จำกัดและต้องการความแม่นยำสูง |
| ความทนทาน | ทำจากสเตนเลส ทนการกัดกร่อน ใช้งานได้ในสภาพแวดล้อมที่มีสารเคมีหรือความชื้น |
| การบำรุงรักษา | ลดการสึกหรอของเพลาและดุม ทำให้บำรุงรักษาสะดวก |
