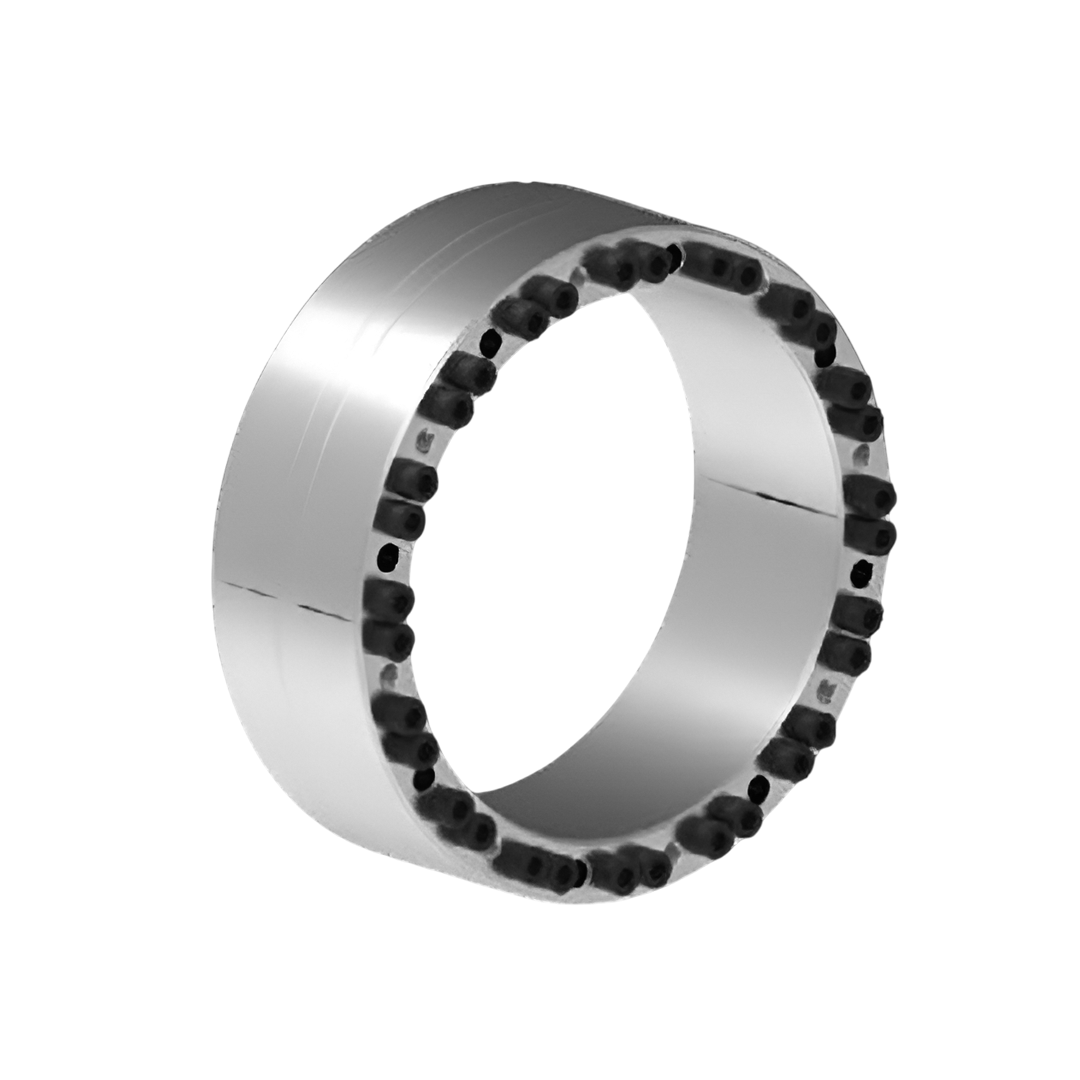

Locking Assemblies RINGFEDER RfN 7015.1 ขนาด 110x155
Locking Assemblies RINGFEDER RfN 7015.1 ขนาด 110x155
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
34,029.45 ฿
ราคาปกติ
ราคาโปรโมชัน
34,029.45 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Locking Assemblies RINGFEDER RfN 7015.1 ขนาด 110x155
RINGFEDER Locking Assemblies เป็นเทคโนโลยีการเชื่อมต่อเพลาหรือชิ้นส่วนเครื่องจักรที่ได้รับความนิยมในอุตสาหกรรมหนักและวิศวกรรมเครื่องกล ด้วยจุดเด่นด้านความสามารถในการส่งแรงบิด แรงดัน และแรงแกว่งได้สูง พร้อมทั้งให้ความแม่นยำในการจัดตำแหน่งที่ยอดเยี่ยม ทำให้ระบบเครื่องจักรสามารถทำงานได้อย่างราบรื่นและปลอดภัย
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
- ออกแบบเพื่อลด แรงกดบนผิวสัมผัส (reduced surface pressures) เพื่อยืดอายุการใช้งานของเพลาและดุม
- ให้ ความแม่นยำในการศูนย์กลางสูง (excellent concentricity) ลดการสั่นและการสึกหรอ
- ใช้หลักการ keyless connection ทำให้ไม่ต้องใช้กุญแจเพลา
- โครงสร้างแข็งแรง ทนทาน เหมาะกับงานที่ต้องการความมั่นคงและปลอดภัยสูง
- สามารถถอดและติดตั้งซ้ำได้ โดยไม่ทำให้เพลาเสียหาย
การติดตั้ง
- ทำความสะอาดพื้นผิวเพลาและดุมก่อนการติดตั้ง
- สวม Locking Assembly ระหว่างเพลากับดุมในตำแหน่งที่ต้องการ
- ขันสกรูทีละน้อยและรอบตัวอย่างสม่ำเสมอ เพื่อให้แรงกระจายทั่วถึงและอยู่ในตำแหน่งศูนย์
- ตรวจสอบความแน่นหนาก่อนใช้งาน
- การถอดทำได้ง่าย โดยคลายสกรูและปลดแรงดัน
การใช้งาน
- เหมาะสำหรับงานที่ต้องการ ลดแรงกดบนผิวสัมผัส เช่น โรเตอร์ มู่เล่ย์ หรือเฟืองที่ต้องรับแรงสูงแต่ต้องลดการสึกหรอ
- ใช้ในเครื่องจักรอุตสาหกรรมทั่วไปที่ต้องการความเสถียรและความแม่นยำของเพลา
- เหมาะกับงานที่ต้องการบำรุงรักษาบ่อยและถอดประกอบง่าย
- เหมาะกับระบบส่งกำลังที่ต้องการอายุการใช้งานยาวนานและลดการสึกหรอของชิ้นส่วน
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Locking Assembly d เส้นผ่านศูนย์กลางเพลา (mm) | 110 |
| x | x |
| Locking Assembly D เส้นผ่านศูนย์กลางภายนอก (mm) | 155 |
| Locking Assembly L ความยาวรวม (mm) | 75 |
| ขนาดของ Locking Assembly L1 (mm) | 65 |
| ขนาดของ Locking Assembly L3 (mm) | 60 |
| T แรงบิด (Nm) | 8037 |
| Fax แรงตามแนวแกน (kN) | 146 |
| ความดันผิวสัมผัส pW ผิวเพลา (N/mm²) | 92 |
| ความดันผิวสัมผัส pN ผิวดุม (N/mm²) | 65 |
| nSc จำนวนสกรู | 10 |
| DG ขนาดเกลียวสกรู | M10 x 55 |
| TA แรงบิดขันสกรู (Nm) | 83 |
| Gw น้ำหนัก Kg | 4,4 |
| DN min at Rp0,2 200 [N/mm2] | 199 |
| DN min at Rp0,2 300 [N/mm2] | 184 |
| DN min at Rp0,2 400 [N/mm2] | 178 |
| Tmax | 9455 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| หมวดหมู่ | รายละเอียด |
| แบรนด์ | RINGFEDER |
| ประเภทสินค้า | Locking Assemblies |
| คุณสมบัติ | Reduced surface pressures |
| รุ่น | RfN 7015.1 |
