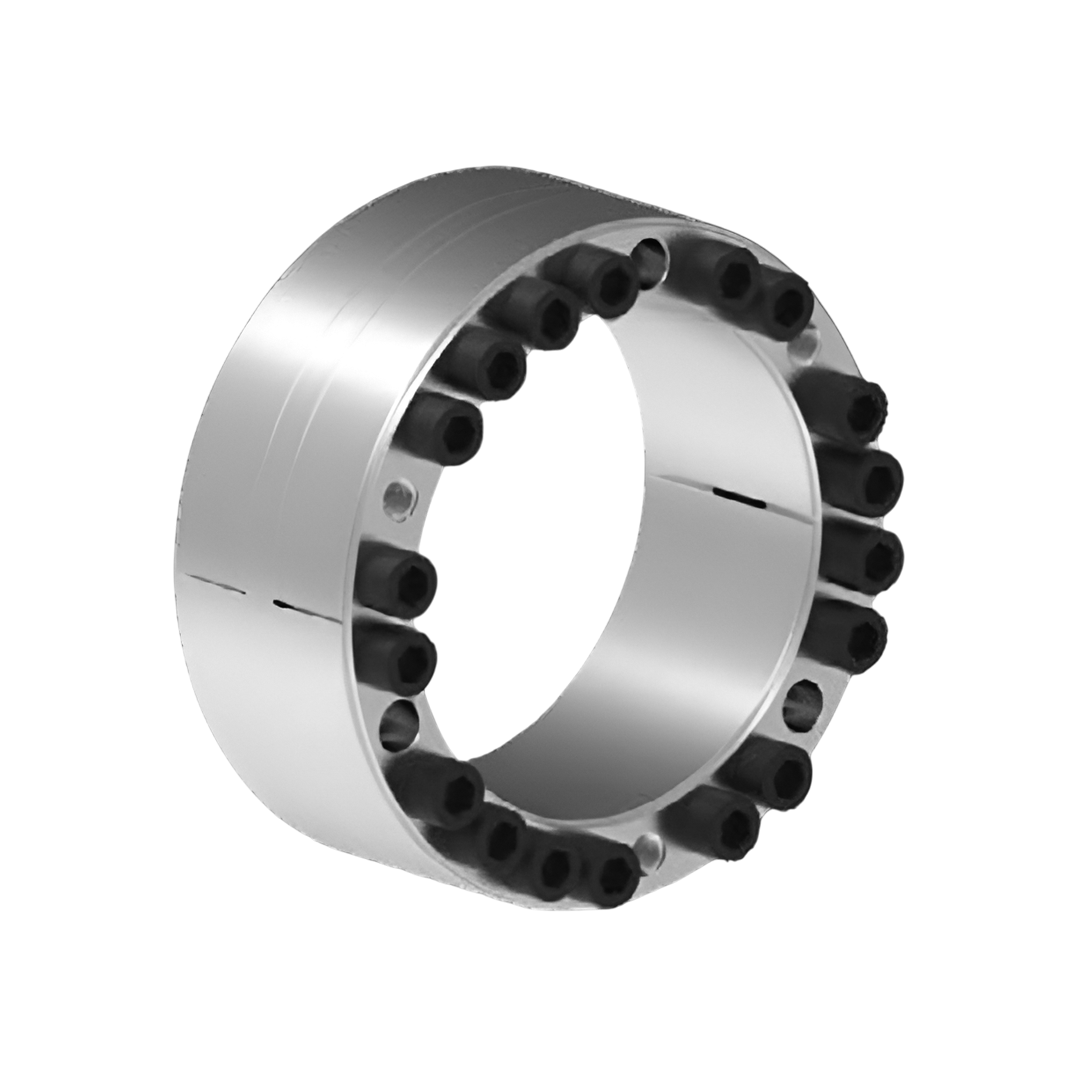

Locking Assemblies RINGFEDER RfN 7015.0 ขนาด 480x585
Locking Assemblies RINGFEDER RfN 7015.0 ขนาด 480x585
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
156,918.07 ฿
ราคาปกติ
ราคาโปรโมชัน
156,918.07 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Locking Assemblies RINGFEDER RfN 7015.0 ขนาด 480x585
RINGFEDER Locking Assemblies เป็นเทคโนโลยีการเชื่อมต่อเพลาหรือชิ้นส่วนเครื่องจักรที่ได้รับความนิยมในอุตสาหกรรมหนักและวิศวกรรมเครื่องกล ด้วยจุดเด่นด้านความสามารถในการส่งแรงบิด แรงดัน และแรงแกว่งได้สูง พร้อมทั้งให้ความแม่นยำในการจัดตำแหน่งที่ยอดเยี่ยม ทำให้ระบบเครื่องจักรสามารถทำงานได้อย่างราบรื่นและปลอดภัย
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
- ออกแบบเพื่อรองรับ แรงดัดสูงสุด แรงบิดสูงสุด และแรงตามแนวแกนสูงสุด
- ให้ ความแม่นยำในการศูนย์กลางสูง (excellent concentricity) ลดการสั่นและการสึกหรอของเพลาและดุม
- ใช้หลักการ keyless connection ทำให้ไม่ต้องใช้กุญแจเพลา
- โครงสร้างแข็งแรง ทนทาน เหมาะกับงานหนักและแรงกระแทกสูง
- สามารถถอดและติดตั้งซ้ำได้โดยไม่ทำให้เพลาเสียหาย
การติดตั้ง
- ทำความสะอาดพื้นผิวเพลาและดุมให้เรียบร้อยก่อนติดตั้ง
- สวม Locking Assembly ระหว่างเพลากับดุมในตำแหน่งที่ต้องการ
- ขันสกรูทีละน้อยและรอบตัวอย่างสม่ำเสมอ เพื่อให้แรงกระจายทั่วถึงและอยู่ในตำแหน่งศูนย์
- ตรวจสอบความแน่นหนาก่อนใช้งาน
- การถอดทำได้ง่าย โดยคลายสกรูและปลดแรงดัน
การใช้งาน
- เหมาะสำหรับงานที่ต้องรับ แรงดัดสูง แรงบิดสูง และแรงตามแนวแกนสูง เช่น เฟืองขนาดใหญ่ มู่เล่ย์หนัก หรือโรเตอร์อุตสาหกรรม
- ใช้ในเครื่องจักรอุตสาหกรรมหนัก เช่น โรงงานเหล็ก เหมืองแร่ หรือโรงไฟฟ้า
- ใช้งานในระบบส่งกำลังที่ต้องการความแม่นยำสูง ลดการสึกหรอและการขยับตัวของเพลา
- เหมาะกับงานที่ต้องการความทนทานสูงและการถอดประกอบเพื่อบำรุงรักษาได้สะดวก
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Locking Assembly d เส้นผ่านศูนย์กลางเพลา (mm) | 480 |
| x | x |
| Locking Assembly D เส้นผ่านศูนย์กลางภายนอก (mm) | 585 |
| Locking Assembly L ความยาวรวม (mm) | 204 |
| ขนาดของ Locking Assembly L1 (mm) | 180 |
| ขนาดของ Locking Assembly L3 (mm) | 172 |
| T แรงบิด (Nm) | 930476 |
| Fax แรงตามแนวแกน (kN) | 3877 |
| ความดันผิวสัมผัส pW ผิวเพลา (N/mm²) | 188 |
| ความดันผิวสัมผัส pN ผิวดุม (N/mm²) | 154 |
| nSc จำนวนสกรู | 32 |
| DG ขนาดเกลียวสกรู | M24 x 150 |
| TA แรงบิดขันสกรู (Nm) | 1200 |
| Gw น้ำหนัก Kg | 119 |
| DN min at Rp0,2 200 [N/mm2] | --- |
| DN min at Rp0,2 300 [N/mm2] | 1018 |
| DN min at Rp0,2 400 [N/mm2] | 876 |
| Tmax | 1094677 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| คุณสมบัติ | รายละเอียด |
| ประสิทธิภาพ | Transfer of greatest bending moments possible, greatest torque and/or axial forces, excellent concentricity possible |
| รุ่น | RfN 7015.0 |
| ประเภท | Locking Assemblies |
| แบรนด์ | RINGFEDER |
