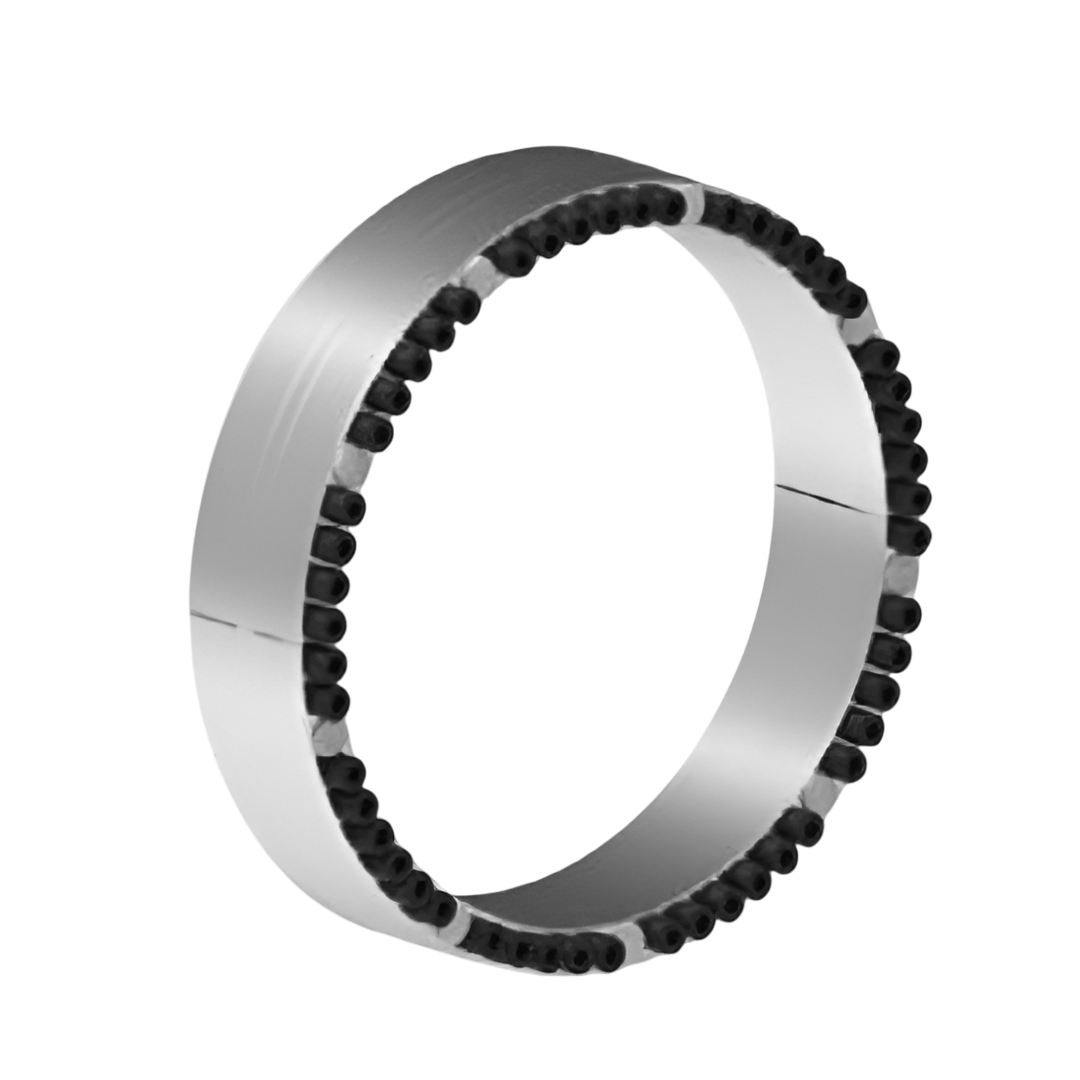

Locking Assemblies for Bending Loads RINGFEDER RfN 7015.0 ขนาด 180x235
Locking Assemblies for Bending Loads RINGFEDER RfN 7015.0 ขนาด 180x235
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
65,946.56 ฿
ราคาปกติ
ราคาโปรโมชัน
65,946.56 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Locking Assemblies for Bending Loads RINGFEDER RfN 7015.0 ขนาด 180x235
RINGFEDER Locking Assemblies เป็นเทคโนโลยีการเชื่อมต่อเพลาหรือชิ้นส่วนเครื่องจักรที่ได้รับความนิยมในอุตสาหกรรมหนักและวิศวกรรมเครื่องกล ด้วยจุดเด่นด้านความสามารถในการส่งแรงบิด แรงดัน และแรงแกว่งได้สูง พร้อมทั้งให้ความแม่นยำในการจัดตำแหน่งที่ยอดเยี่ยม ทำให้ระบบเครื่องจักรสามารถทำงานได้อย่างราบรื่นและปลอดภัย
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
- ออกแบบเพื่อถ่ายแรงบิด แรงตามแนวแกน และโมเมนต์โค้งได้สูง
- ให้ความแม่นยำในการจัดศูนย์ (excellent concentricity) ลดการสั่นสะเทือนและการสึกหรอ
- โครงสร้างแข็งแรง ทนต่อแรงโหลดสูงและสภาวะการทำงานหนัก
- เหมาะสำหรับงานที่ต้องการทั้งความแข็งแรงสูงและความน่าเชื่อถือ
- ลดการสึกหรอของเพลาและดุมแม้ภายใต้โหลดสูง
การติดตั้ง
- ติดตั้งง่ายด้วยการขันสกรูตามขั้นตอนมาตรฐาน
- ไม่ต้องใช้ร่องเพลา (keyway) ลดความซับซ้อนและความเสียหายของชิ้นส่วน
- สามารถถอดประกอบและติดตั้งใหม่ได้หลายครั้งโดยไม่กระทบประสิทธิภาพ
- ใช้เครื่องมือมาตรฐานทั่วไปในการติดตั้งและถอด
การใช้งาน
- เหมาะกับระบบส่งกำลังที่ต้องรับแรงบิด แรงตามแนวแกน และโมเมนต์โค้งสูง
- ใช้งานได้ในอุตสาหกรรมที่ต้องการความแข็งแรงสูง เช่น โรงงานแปรรูป แร่ และวัสดุก่อสร้าง
- ลดการบำรุงรักษาเนื่องจากโครงสร้างช่วยลดการสึกหรอ
- ใช้ได้ทั้งเครื่องจักรทั่วไปและอุปกรณ์เฉพาะที่ต้องรองรับโหลดสูง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| ขนาดของ Locking Assembly d (มม.) | 180 |
| x | x |
| ขนาดของ Locking Assembly D (มม.) | 235 |
| ขนาดความยาวรวม (L) (มม.) | 95 |
| ขนาด L1 ของ Locking Assembly (มม.) | 81 |
| ขนาด L3 ของ Locking Assembly (มม.) | 75 |
| สกรูล็อก (nSc) | 18 |
| สกรูล็อก ขนาดเส้นผ่านศูนย์กลาง (DG) | M14 x 65 |
| แรงบิดสกรูล็อก (TAred) หน่วย นิวตัน–เมตร (Nm) | 185 |
| แรงบิด (T) หน่วย นิวตัน–เมตร (Nm) | 50776 |
| แรงตามแนวแกน (Fax) หน่วย กิโลนิวตัน (kN) | 564 |
| ความดันผิวสัมผัส (pW) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²) | 169 |
| pN (N/mm²) – ความดันผิวสัมผัส (Contact Pressure) | 129 |
| แรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตัน–เมตร (Nm) | 49800 |
| ความดันผิวสัมผัสสูงสุด (pWmax) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²) | 260 |
| ความดันผิวสัมผัสตามแนวแกนสูงสุด (pNmax) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²) | 199 |
| ความดันผิวสัมผัสต่ำสุด (pWmin) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²) | 77 |
| ความดันผิวสัมผัสตามแนวแกนต่ำสุด (pNmin) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²) | 59 |
| แรงบิดตกค้าง (Tres) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตัน–เมตร (Nm) | 9909 |
| แรงตามแนวแกน (Fax) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย กิโลนิวตัน (kN) | 110 |
| เส้นผ่านศูนย์กลางเพลาขั้นต่ำ (DN min) ที่ความต้านทานแรงดัด Rp0.2 = 250 N/mm² หน่วยมิลลิเมตร | --- |
| เส้นผ่านศูนย์กลางเพลาขั้นต่ำ (DN min) ที่ความต้านทานแรงดัด Rp0.2 = 350 N/mm² หน่วยมิลลิเมตร | 445 |
| เส้นผ่านศูนย์กลางเพลาขั้นต่ำ (DN min) ที่ความต้านทานแรงดัด Rp0.2 = 450 N/mm² หน่วยมิลลิเมตร | 379 |
| น้ำหนักรวม (Gw) หน่วย กิโลกรัม (kg) | 10.6 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| คุณสมบัติ | รายละเอียด |
| ประเภท | Locking Assembly สำหรับรับแรงดัด (Bending Loads) |
| รุ่น | RfN 7015.0 |
| การออกแบบ | ออกแบบเพื่อถ่ายทอดโมเมนต์ดัด แรงบิดสูงสุด และ/หรือแรงตามแนวแกน |
| คุณสมบัติเด่น | สามารถถ่ายทอดแรงบิดและแรงตามแนวแกนได้สูง พร้อมความเที่ยงตรงสูง (Excellent concentricity) |
| ความแม่นยำ | ให้ความเที่ยงตรงของศูนย์กลางสูง เหมาะสำหรับงานที่ต้องการ concentricity |
| การติดตั้ง | ติดตั้งง่ายและสามารถถอดออกได้โดยไม่ทำลายเพลา |
| การใช้งาน | เหมาะกับดรัมสายพาน เครื่องจักรหนัก และอุปกรณ์ที่รับแรงบิด แรงดัด และแรงตามแนวแกนสูง |
| ความทนทาน | ทนต่อการสึกหรอและแรงกัดกร่อน เพิ่มอายุการใช้งานของเพลาและดุม |
| การบำรุงรักษา | ลดความเสียหายต่อชิ้นส่วน ทำให้การบำรุงรักษาสะดวกและรวดเร็ว |
