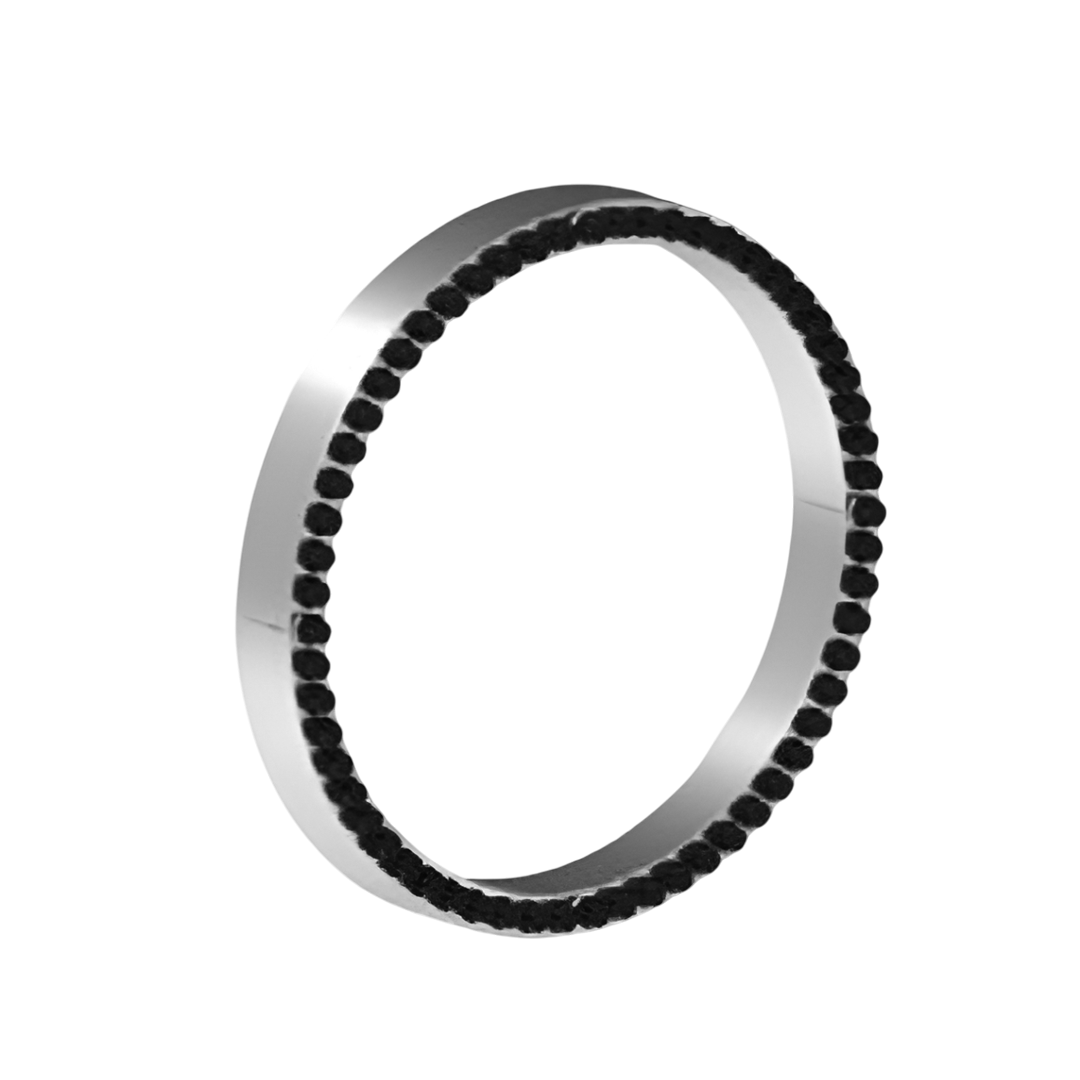

Locking Assemblies for Bending Loads RINGFEDER RfN 7012.2 ขนาด 200x260
Locking Assemblies for Bending Loads RINGFEDER RfN 7012.2 ขนาด 200x260
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
9,129.97 ฿
ราคาปกติ
ราคาโปรโมชัน
9,129.97 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Locking Assemblies for Bending Loads RINGFEDER RfN 7012.2 ขนาด 200x260
RINGFEDER Locking Assemblies เป็นเทคโนโลยีการเชื่อมต่อเพลาหรือชิ้นส่วนเครื่องจักรที่ได้รับความนิยมในอุตสาหกรรมหนักและวิศวกรรมเครื่องกล ด้วยจุดเด่นด้านความสามารถในการส่งแรงบิด แรงดัน และแรงแกว่งได้สูง พร้อมทั้งให้ความแม่นยำในการจัดตำแหน่งที่ยอดเยี่ยม ทำให้ระบบเครื่องจักรสามารถทำงานได้อย่างราบรื่นและปลอดภัย
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
- ออกแบบเฉพาะสำหรับใช้งานกับดรัมสายพาน (belt drums)
- รองรับแรงโค้งและแรงบิดสูงได้อย่างมั่นคง
- โครงสร้างแข็งแรง ทนต่อสภาพโหลดหนัก
- ให้ความแม่นยำในการจัดศูนย์ระหว่างเพลาและดุม
- ลดการสึกหรอและยืดอายุการใช้งานของเพลาและดุม
การติดตั้ง
- ติดตั้งง่ายด้วยการขันสกรูตามขั้นตอนมาตรฐาน
- ไม่ต้องใช้ร่องเพลา (keyway) ทำให้การติดตั้งและถอดออกสะดวก
- สามารถถอดประกอบและติดตั้งใหม่ได้หลายครั้งโดยไม่กระทบประสิทธิภาพ
- ใช้เครื่องมือมาตรฐานทั่วไปในการติดตั้ง
การใช้งาน
- เหมาะสำหรับดรัมสายพานและระบบส่งกำลังที่ต้องรับแรงโค้งสูง
- ใช้งานได้ในอุตสาหกรรมที่ต้องการความแข็งแรงสูง เช่น โรงงานแปรรูป แร่ และวัสดุก่อสร้าง
- ลดการบำรุงรักษาเพราะโครงสร้างช่วยลดการสึกหรอ
- ใช้ได้กับเครื่องจักรทั่วไปและอุปกรณ์เฉพาะที่ต้องรองรับโหลดสูง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| ขนาดของ Locking Assembly d (มม.) | 200 |
| x | x |
| ขนาดของ Locking Assembly D (มม.) | 260 |
| ขนาดความยาวรวม (L) (มม.) | 68 |
| ขนาด L1 ของ Locking Assembly (มม.) | 52 |
| ขนาด L3 ของ Locking Assembly (มม.) | 46 |
| สกรูล็อก (nSc) | 28 |
| สกรูล็อก ขนาดเส้นผ่านศูนย์กลาง (DG) | M14 x 45 |
| แรงบิดสกรูล็อก (TAred) หน่วย นิวตัน–เมตร (Nm) | 190 |
| แรงบิด (T) หน่วย นิวตัน–เมตร (Nm) | 56277 |
| แรงตามแนวแกน (Fax) หน่วย กิโลนิวตัน (kN) | 563 |
| ความดันผิวสัมผัส (pW) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²) | 162 |
| pN (N/mm²) – ความดันผิวสัมผัส (Contact Pressure) | 125 |
| แรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตัน–เมตร (Nm) | 40180 |
| ความดันผิวสัมผัสสูงสุด (pWmax) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²) | 314 |
| ความดันผิวสัมผัสตามแนวแกนสูงสุด (pNmax) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²) | 241 |
| ความดันผิวสัมผัสต่ำสุด (pWmin) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²) | 11 |
| ความดันผิวสัมผัสตามแนวแกนต่ำสุด (pNmin) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตันต่อมิลลิเมตร² (N/mm²) | 8 |
| แรงบิดตกค้าง (Tres) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย นิวตัน–เมตร (Nm) | 39404 |
| แรงตามแนวแกน (Fax) เมื่อแรงบิดดัดสูงสุด (Mbmax) หน่วย กิโลนิวตัน (kN) | 394 |
| เส้นผ่านศูนย์กลางเพลาขั้นต่ำ (DN min) ที่ความต้านทานแรงดัด Rp0.2 = 250 N/mm² หน่วยมิลลิเมตร | --- |
| เส้นผ่านศูนย์กลางเพลาขั้นต่ำ (DN min) ที่ความต้านทานแรงดัด Rp0.2 = 350 N/mm² หน่วยมิลลิเมตร | 607 |
| เส้นผ่านศูนย์กลางเพลาขั้นต่ำ (DN min) ที่ความต้านทานแรงดัด Rp0.2 = 450 N/mm² หน่วยมิลลิเมตร | 474 |
| น้ำหนักรวม (Gw) หน่วย กิโลกรัม (kg) | 8.65 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| คุณสมบัติ | รายละเอียด |
| ประเภท | Locking Assembly สำหรับรับแรงดัด (Bending Loads) |
| รุ่น | RfN 7012.2 |
| การออกแบบ | ออกแบบเฉพาะสำหรับใช้งานบนดรัมสายพาน (Specially developed for use in belt drums) |
| คุณสมบัติเด่น | สามารถถ่ายทอดแรงบิด แรงตามแนวแกน และแรงดัดได้อย่างมีประสิทธิภาพ |
| ความแม่นยำ | ให้ความเที่ยงตรงสูง (Excellent concentricity) |
| การติดตั้ง | ติดตั้งง่าย สามารถถอดออกได้โดยไม่ทำลายเพลา |
| การใช้งาน | เหมาะสำหรับดรัมสายพาน เครื่องจักรหนัก หรืออุปกรณ์ที่ต้องรับแรงดัดเฉพาะทาง |
| ความทนทาน | ทนต่อการสึกหรอและแรงกัดกร่อน เพิ่มความยืดหยุ่นในการใช้งานระยะยาว |
| การบำรุงรักษา | บำรุงรักษาง่าย ลดความเสียหายต่อเพลาและดุม |
