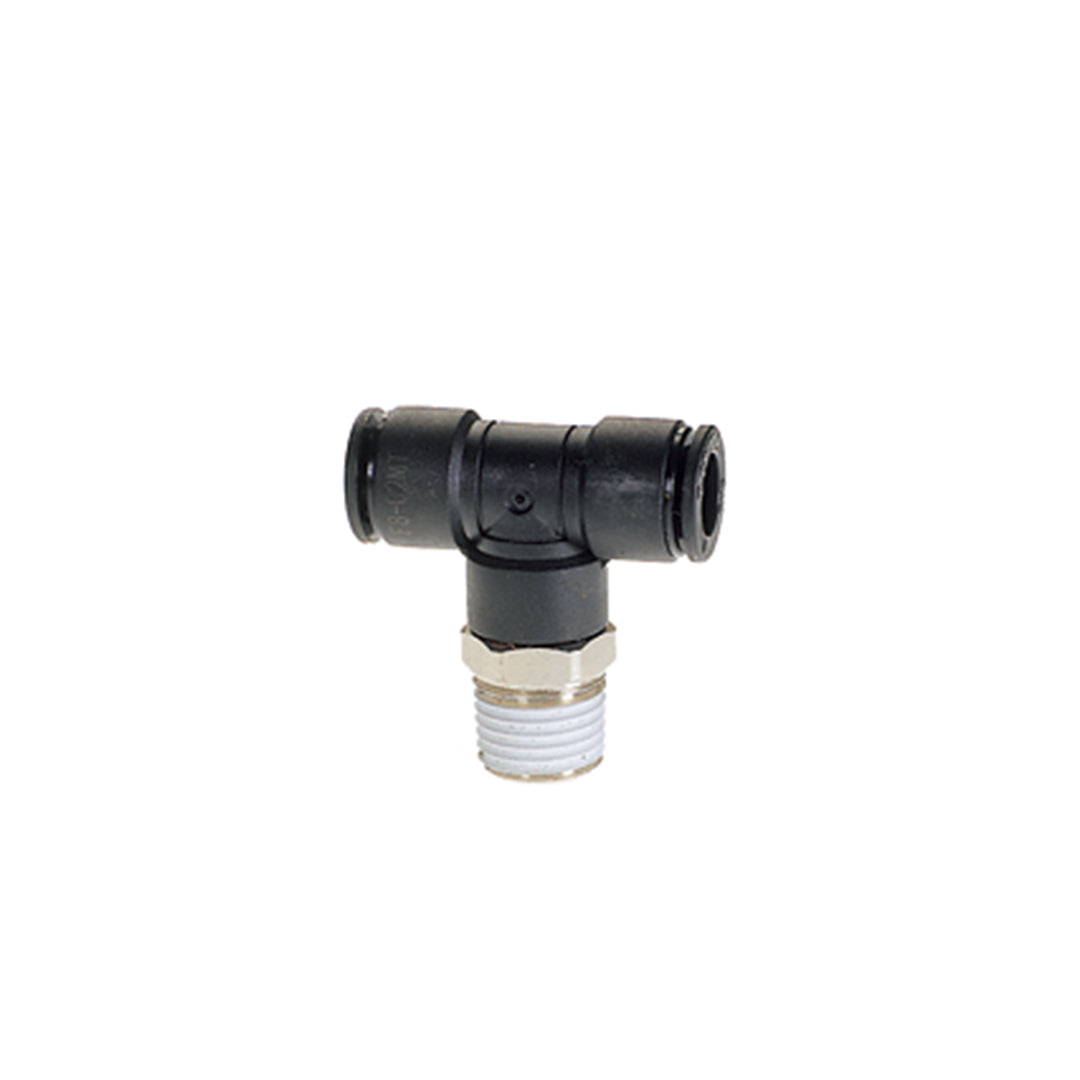

F6-01MT ข้อต่อฟิตติ้ง Chiyoda Thread R1/8 MALE BRANCH TEE

F6-01MT ข้อต่อฟิตติ้ง Chiyoda Thread R1/8 MALE BRANCH TEE อุปกรณ์เชื่อมต่อท่อลมทรงสามทางเกลียวกลางขนาดกะทัดรัดจาก Chiyoda ประเทศญี่ปุ่น รองรับการใช้งานกับสายลมขนาด 6 มิลลิเมตรและพอร์ตเกลียว R1/8 ได้อย่างแม่นยำ ดีไซน์รูปตัว T ช่วยแบ่งทิศทางสายลมออกด้านซ้ายและขวาอย่างลงตัว ลดความแออัดของสายลมบริเวณหน้าวาล์วควบคุม ชิ้นส่วนโลหะและเรซินผลิตด้วยมาตรฐานวิศวกรรมญี่ปุ่นที่เน้นความเที่ยงตรงและอายุการใช้งานที่ยาวนาน พร้อมเคลือบซีลแลนท์ที่เกลียวเพื่อการติดตั้งที่รวดเร็วและไร้รอยรั่ว

คุณสมบัติ

• ข้อต่อสามทางแยกกิ่งรหัส F6-01MT เชื่อมต่อท่อลมขนาด 6 มิลลิเมตร 2 ช่องทางซ้าย-ขวา เข้ากับเกลียวนอก R1/8
• เป็นฟิตติ้งยอดนิยมสำหรับงานเดินสายลม 6 มม. พ่วงระหว่างโซลินอยด์วาล์วและกระบอกลมขนาดเล็กที่ใช้เกลียว 1 หุน
• ขนาดตัวเรือนกะทัดรัดช่วยให้ติดตั้งเรียงกันบนแมนิโฟลด์วาล์วได้อย่างลงตัวและจัดเก็บสายลมได้ง่าย
• เขี้ยวล็อกสแตนเลสยึดเกาะผิวท่อ 6 มม. รอบทิศทาง ป้องกันสายหลุดจากแรงดันกระชากขณะวาล์วสลับตำแหน่ง
• เกลียว R1/8 เคลือบสารกันซึมพร้อมติดตั้ง ช่วยให้ขันประกอบหน้างานได้รวดเร็วและสะอาด

ข้อมูลจำเพาะ

• ฟิตติ้งรหัส F6-01MT ข้อต่อสามทาง Male Branch Tee ขนาดกะทัดรัด
• มีรูเสียบสายลมซ้าย-ขวา รองรับท่อ PU และ Nylon ขนาด OD 6 มิลลิเมตร
• เกลียวนอกแกนกลางขนาด R1/8 (PT 1/8) มาตรฐานอุตสาหกรรมญี่ปุ่น
• ทนแรงดันใช้งานปกติได้ถึง 1.0 MPa และทนแรงดันดูดสุญญากาศ -750 mmHg
• ซีลยาง NBR ภายในและตัวเรือนรองรับอุณหภูมิการทำงาน -5°C ถึง +60°C

A	ท่อ OD	สแปนเนอร์แฟลต	L	ขนาดเกลียว	ความลึกของการใส่ท่อ	น้ำหนัก
15.8	6	12.0	20.5	R1/8	12.5	12.1 กรัม

ข้อมูลทางเทคนิค

• ดีไซน์โครงสร้าง: ข้อต่อสามทางตัวทีเกลียวกลางขนาดกะทัดรัด ประหยัดพื้นที่เดินท่อ
• ขนาดสายลมที่ใช้: ท่อลมขนาดภายนอก (OD) 6 มม. ทั้ง 2 พอร์ต
• ชนิดพอร์ตเกลียว: เกลียวนอก R1/8 มาตรฐานระบบท่อลมอุตสาหกรรม
• สเปกแรงดัน: ทนแรงดันลมอัดได้ 1.0 MPa และแรงดันลบระดับสุญญากาศ -100 kPa
• อุณหภูมิการทำงาน: รองรับอุณหภูมิในระบบระหว่าง -5°C ถึง +60°C

เอกสารข้อมูล

F6-01MT ข้อต่อฟิตติ้ง Chiyoda Thread R1/8 MALE BRANCH TEE Data Sheet
