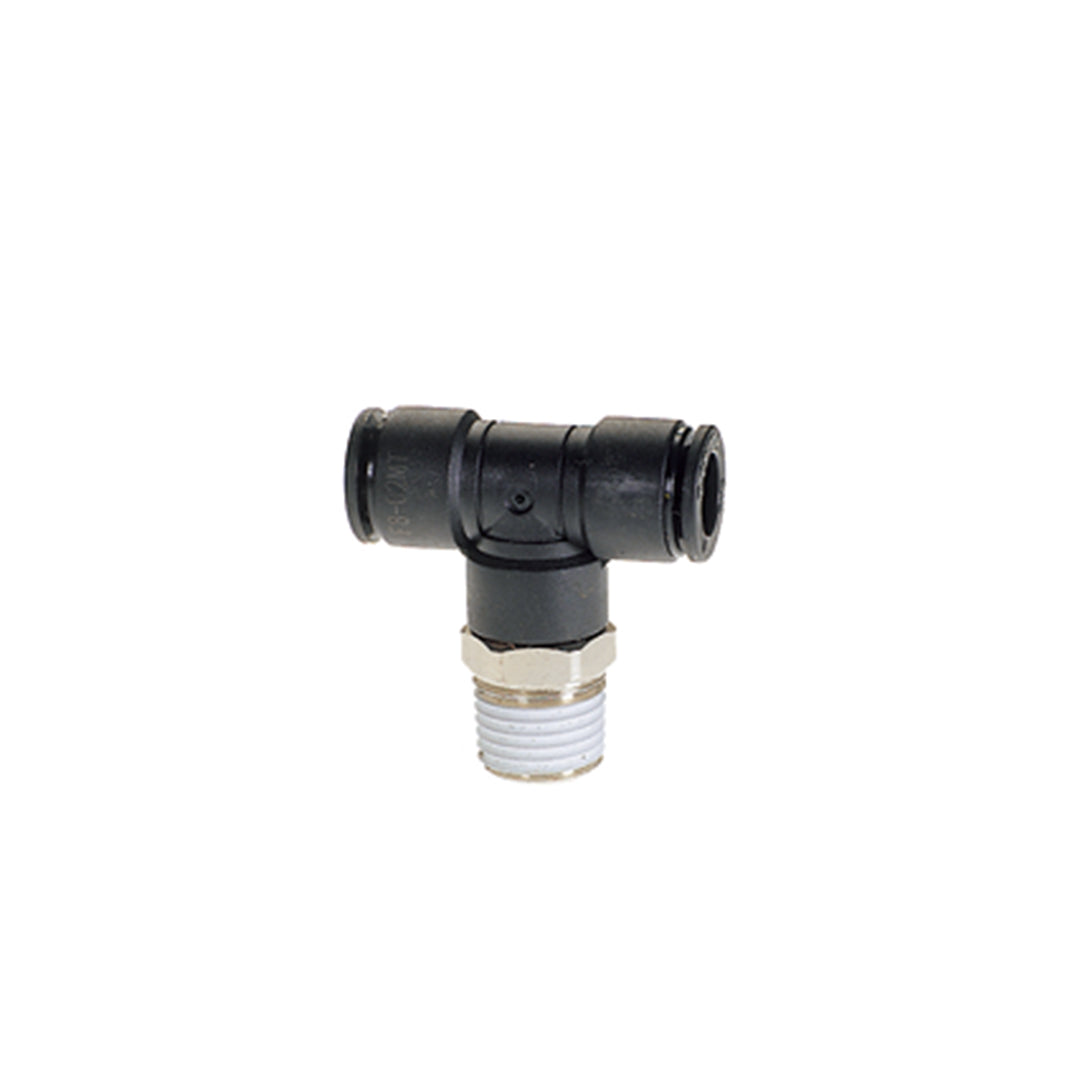

F10-03MT ข้อต่อฟิตติ้ง Chiyoda Thread R3/8 MALE BRANCH TEE

F10-03MT ข้อต่อฟิตติ้ง Chiyoda Thread R3/8 MALE BRANCH TEE ข้อต่อลมสามทางเกลียวนอกแยกสองฝั่งจาก Chiyoda ประเทศญี่ปุ่น พัฒนาขึ้นเพื่อรองรับท่อลมขนาด 10 มิลลิเมตรคู่กับพอร์ตเกลียวมาตรฐาน R3/8 จุดเด่นคือความสามารถในการหมุนปรับทิศทางของแขนสามทางได้รอบตัวหลังการขันติดตั้ง ช่วยให้จัดแนวสายลมให้สอดคล้องกับโครงสร้างเครื่องจักรได้โดยไม่เกิดการบิดตัวของท่อ ระบบล็อกสายแบบวันทัชทำงานได้อย่างแม่นยำและมั่นคง พร้อมเกลียวเคลือบสารกันรั่วที่ช่วยลดเวลาในการประกอบระบบนิวเมติกส์ในสายการผลิต

คุณสมบัติ

• ข้อต่อสามทางแยกกิ่ง F10-03MT เชื่อมต่อสายลมขนาด 10 มิลลิเมตร 2 ช่องทางตรงข้ามกัน เข้ากับเกลียวนอก R3/8
• เป็นตัวเลือกที่ลงตัวสำหรับการกระจายลมอัดจากพอร์ต 3 หุน ของชุด F.R.L. ไปยังส่วนต่างๆ ของเครื่องจักรด้วยสาย 10 มม.
• หมุนปรับแนวแขนตัว T ได้ 360 องศารอบแกนเกลียว ช่วยให้ตั้งแนวสายลมให้ตรงกับทิศทางการเดินท่อได้อย่างแม่นยำ
• กลไก Push-in ของ Chiyoda ล็อกสาย 10 มม. ได้ทันทีที่เสียบสุดระยะ มั่นใจได้ในความปลอดภัยขณะระบบทำงาน
• วัสดุทุกส่วนทนทานต่อสภาพแวดล้อมโรงงานและรองรับการใช้งานกับน้ำอุตสาหกรรมที่แรงดันไม่เกิน 0.3 MPa

ข้อมูลจำเพาะ

• ฟิตติ้งรหัส F10-03MT ข้อต่อสามทาง Male Branch Tee แบรนด์ Chiyoda มาตรฐานญี่ปุ่น
• ช่องสวมสายลมทั้ง 2 ด้านรองรับท่อขนาดวงนอก 10 มิลลิเมตร ยึดเกาะสายแน่นหนา
• เกลียวนอกแกนกลางขนาด R3/8 (PT 3/8) พร้อมสารเคลือบป้องกันลมรั่ว
• รองรับแรงดันลมสูงสุด 1.0 MPa และแรงดันลบสุญญากาศที่ -100 kPa
• โครงสร้างผลิตจากพลาสติกวิศวกรรม PBT เกรด UL94V-0 ร่วมกับทองเหลืองชุบนิกเกิล

A	ท่อ OD	สแปนเนอร์แฟลต	L	ขนาดเกลียว	ความลึกของการใส่ท่อ	น้ำหนัก
19.8	10	17.0	27.1	R3/8	14.6	30.7 กรัม

ข้อมูลทางเทคนิค

• ชนิดข้อต่อ: ข้อต่อลมสามทาง Male Branch Tee หมุนปรับทิศทางแนวท่อได้หลังติดตั้ง
• ขนาดสายที่รองรับ: สำหรับเสียบสายลมขนาด OD 10 มม. ทั้งฝั่งซ้ายและขวา
• สเปกเกลียวติดตั้ง: เกลียวตัวผู้ขนาด R3/8 (PT 3/8)
• ระดับแรงดันใช้งาน: รองรับแรงดันลมในระบบไม่เกิน 1.0 MPa
• สภาพแวดล้อมการทำงาน: ทนอุณหภูมิการใช้งานตั้งแต่ -5°C ไปจนถึง 60°C

เอกสารข้อมูล

F10-03MT ข้อต่อฟิตติ้ง Chiyoda Thread R3/8 MALE BRANCH TEE Data Sheet
