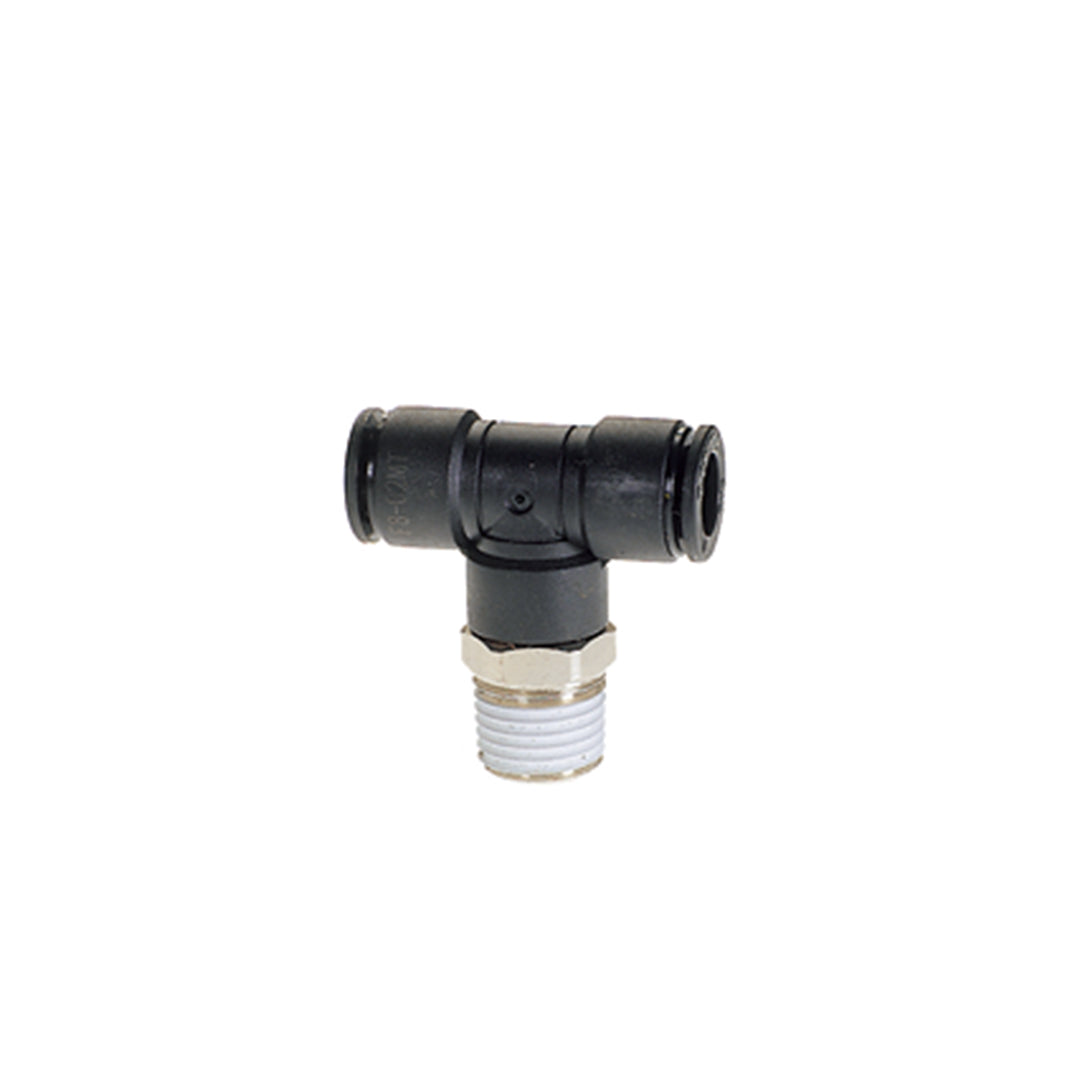

F10-02MT ข้อต่อฟิตติ้ง Chiyoda Thread R1/4 MALE BRANCH TEE

F10-02MT ข้อต่อฟิตติ้ง Chiyoda Thread R1/4 MALE BRANCH TEE นวัตกรรมข้อต่อสามทางรูปตัว T เกลียวกลางจากแบรนด์ Chiyoda สำหรับใช้งานร่วมกับสายลมขนาด 10 มิลลิเมตรและพอร์ตเกลียว R1/4 ช่วยให้การแยกวงจรลมออกเป็นสองเส้นในแนวราบทำได้อย่างกะทัดรัดและสวยงาม วัสดุตัวเรือนผลิตจากเรซินวิศวกรรมที่ทนต่อสารเคมีและแรงกระแทก ร่วมกับชุดเขี้ยวล็อกสแตนเลสภายในที่ยึดท่อโพลียูรีเทนและไนลอนไว้แน่นหนาโดยไม่ทำลายผิวท่อ ช่วยรักษาเสถียรภาพของแรงดันลมและอำนวยความสะดวกในการกดปลดล็อกสายเมื่อต้องการซ่อมบำรุง

คุณสมบัติ

• รุ่น F10-02MT ข้อต่อฟิตติ้งสามทางรูปตัว T สำหรับท่อลม 10 มิลลิเมตร 2 ด้าน และเกลียวนอกมาตรฐาน R1/4
• นิยมใช้ในการเดินสายลม 10 มม. พ่วงขนานระหว่างโซลินอยด์วาล์วหรือกระบอกลมหลายตัวที่ใช้พอร์ตขนาด 2 หุน
• ช่วยลดความโค้งงอของสายลมเนื่องจากช่องเสียบสายทำมุมฉาก 90 องศากับแนวเกลียวมาให้พร้อมใช้งาน
• ซีลยางภายในโอบรัดท่อ 10 มม. ได้อย่างแนบสนิท ป้องกันการสูญเสียแรงดันลมในระบบออโตเมชัน
• ส่วนโลหะชุบนิกเกิลเรียบเนียน ทนทานต่อการกัดกร่อนและช่วยให้ขันเข้ากับพอร์ตเกลียวในได้ง่ายไม่ฝืดเคือง

ข้อมูลจำเพาะ

• รุ่น F10-02MT ข้อต่อฟิตติ้งสามทางเกลียวนอกแนวตั้งฉากสำหรับกระจายลมสองฝั่ง
• รองรับการเสียบสายลมขนาดเส้นผ่านศูนย์กลางภายนอก (OD) 10 มม. จำนวน 2 ท่อ
• ขนาดเกลียวติดตั้ง R1/4 (2 หุน) มาตรฐานเทเปอร์ JIS B0203
• ทนแรงดันใช้งานปกติในระบบนิวเมติกส์ได้ 10 bar (1.0 MPa)
• รองรับสภาพแวดล้อมการทำงานที่มีอุณหภูมิระหว่าง -5°C ถึง +60°C

A	ท่อ OD	สแปนเนอร์แฟลต	L	ขนาดเกลียว	ความลึกของการใส่ท่อ	น้ำหนัก
19.8	10	17.0	26.5	R1/4	14.6	24.6 กรัม

ข้อมูลทางเทคนิค

• รูปทรงฟิตติ้ง: ข้อต่อสามทางตัวทีเกลียวกลาง สำหรับแยกสายลมออกจากพอร์ตขนาด 2 หุน
• ขนาดท่อนิวเมติกส์: ใช้กับสายลมขนาดเส้นผ่านศูนย์กลางภายนอก 10 มม. ทั้ง 2 ด้าน
• ชนิดเกลียว: เกลียวนอกเทเปอร์ R1/4 พร้อมซีลแลนท์ในตัว
• แรงดันที่กำหนด: ทำงานได้ทั้งระบบลมอัดสูงสุด 1.0 MPa และระบบสุญญากาศ -100 kPa
• เกณฑ์อุณหภูมิ: รองรับอุณหภูมิของลมอัดที่ -5 ถึง 60 องศาเซลเซียส

เอกสารข้อมูล

F10-02MT ข้อต่อฟิตติ้ง Chiyoda Thread R1/4 MALE BRANCH TEE Data Sheet
