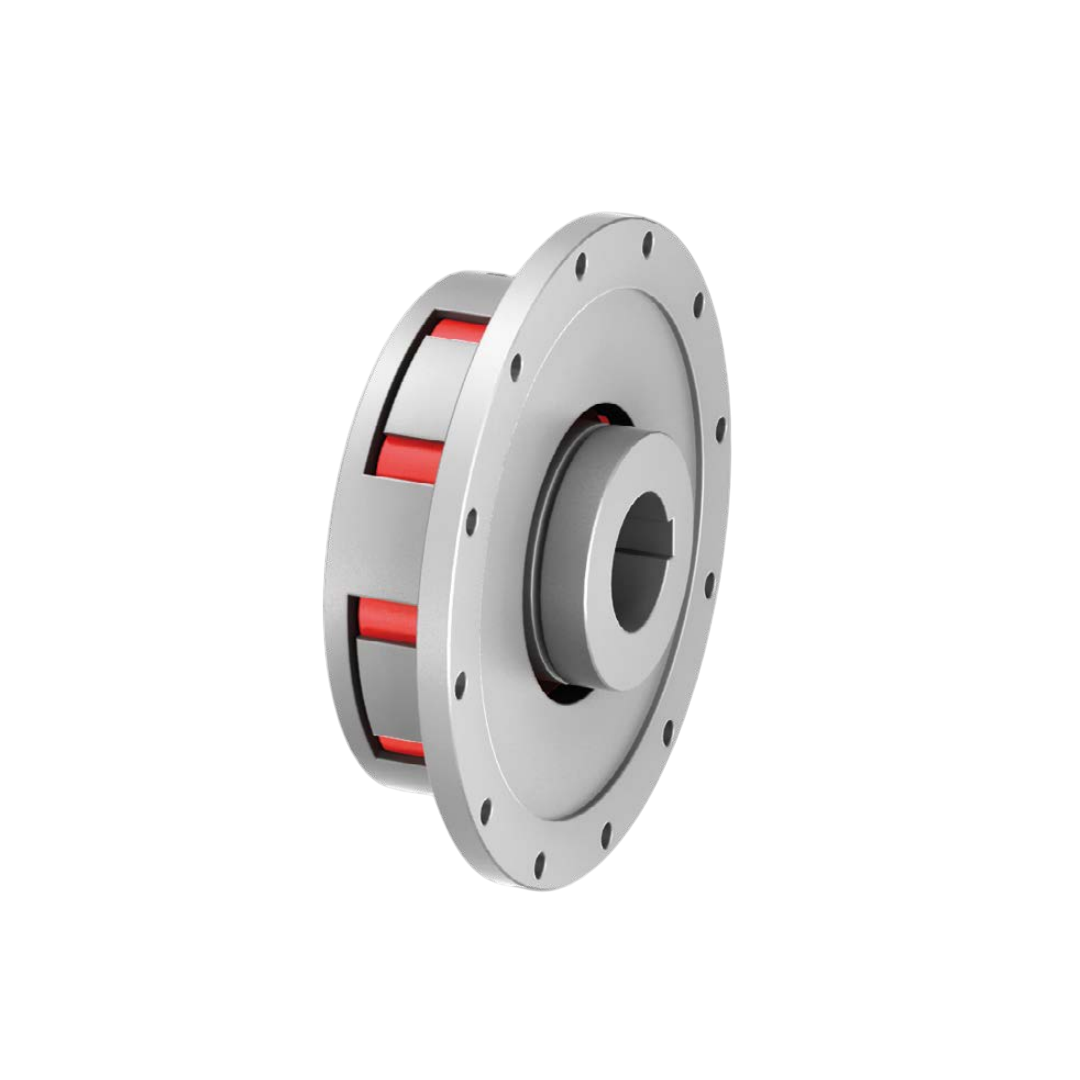

Elastomer Jaw Couplings RINGFEDER TNS SV WS1430 ขนาด 300
Elastomer Jaw Couplings RINGFEDER TNS SV WS1430 ขนาด 300
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
13,718.97 ฿
ราคาปกติ
ราคาโปรโมชัน
13,718.97 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Elastomer Jaw Couplings RINGFEDER TNS SV WS1430 ขนาด 300
ในระบบเครื่องจักรกล การส่งกำลังจากเพลาไปยังเพลาต่าง ๆ อย่างแม่นยำถือเป็นหัวใจสำคัญ โดยเฉพาะในงานที่ต้องการลดแรงสั่นสะเทือนและเสียงรบกวน RINGFEDER Elastomer Jaw Couplings ถูกออกแบบมาเพื่อตอบโจทย์เหล่านี้ ด้วยโครงสร้างที่เรียบง่าย แต่มีประสิทธิภาพสูง สามารถเชื่อมต่อเพลาได้อย่างมั่นคงและปลอดภัย พร้อมคุณสมบัติยืดหยุ่นที่ช่วยป้องกันความเสียหายต่อระบบเครื่องจักร
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ข้อต่อแบบ Elastomer Jaw Coupling ที่มาพร้อม ฮับภายใน (Inner Hub) และ หน้าแปลนแบบ Claw Flange
- โครงสร้างแข็งแรง ทนทาน รองรับแรงบิดได้ดี และให้ความเสถียรในการหมุน
- ชิ้นส่วนยางยืดหยุ่น (Elastomer) ดูดซับแรงสั่นสะเทือน ลดแรงกระแทก และช่วยป้องกันการสึกหรอของอุปกรณ์ที่เชื่อมต่อ
- รองรับการชดเชยการเยื้องศูนย์ในเชิงรัศมี แนวแกน และมุม
การติดตั้ง
- ฮับภายในและหน้าแปลนแบบ Claw Flange ช่วยให้การติดตั้งง่ายและแม่นยำ
- สามารถถอดเปลี่ยนชิ้นส่วนยางได้สะดวก โดยไม่กระทบต่อเพลาหลัก
- การประกอบไม่ซับซ้อน และไม่จำเป็นต้องใช้เครื่องมือพิเศษ
- การจัดศูนย์ทำได้รวดเร็วและมั่นคง
การใช้งาน
- เหมาะสำหรับงานอุตสาหกรรมทั่วไปที่ต้องการ การเชื่อมต่อเพลาที่มั่นคง และ ลดแรงสั่นสะเทือน
- ใช้ได้กับเครื่องจักรหลายประเภท เช่น ปั๊ม พัดลม คอมเพรสเซอร์ หรือระบบส่งกำลังทั่วไป
- ช่วยยืดอายุการใช้งานของมอเตอร์และอุปกรณ์ที่เชื่อมต่อ
- เหมาะกับงานที่ต้องการ บำรุงรักษาง่าย และความปลอดภัยสูง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Identifier | WS1430 |
| Size | 300 |
| TKN Nm | 2090 |
| TKmax Nm | 6270 |
| nmax 1/min | 2500 |
| d1kmax mm | 105 |
| A mm | 385 |
| D1 mm | 300 |
| D2 mm | 147 |
| C1 mm | 130 |
| FK mm | 24 |
| Z mm | 4 |
| dF mm | 315 |
| DPC7 mm | 360 |
| nb7 | 16 |
| d7 mm | 13.5 |
| L mm | 100 |
| E mm | 4.5 |
| dbe mm | 162 |
| Gwub kg | 36.2 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| คุณสมบัติ | รายละเอียด |
| ประเภทการออกแบบ | ข้อต่อยางเอลาสโตเมอร์ พร้อม Inner Hub และหน้าแปลนแบบ Claw Flange |
| ลักษณะเด่น | ฮับด้านในช่วยให้การประกอบกับเพลามั่นคง และ Claw Flange รองรับการติดตั้งแบบรวดเร็ว |
| การส่งกำลัง | ถ่ายทอดแรงบิดได้ราบรื่น พร้อมดูดซับแรงกระแทกและแรงสั่นสะเทือน |
| การชดเชยการเยื้องศูนย์ | รองรับการเยื้องศูนย์ทั้งแนวรัศมี แนวแกน และมุม |
| การติดตั้ง | ติดตั้งง่าย สามารถประกอบ Inner Hub กับ Claw Flange ได้สะดวก |
| การบำรุงรักษา | เปลี่ยนเฉพาะชิ้นส่วนยางได้ง่าย ลดเวลาในการบำรุงรักษา |
| การใช้งานทั่วไป | เหมาะสำหรับเครื่องจักรทั่วไป ปั๊ม พัดลม คอมเพรสเซอร์ และอุปกรณ์ส่งกำลัง |
| จุดเด่น | ให้ความมั่นคง แข็งแรงทนทาน และติดตั้งรวดเร็ว |
