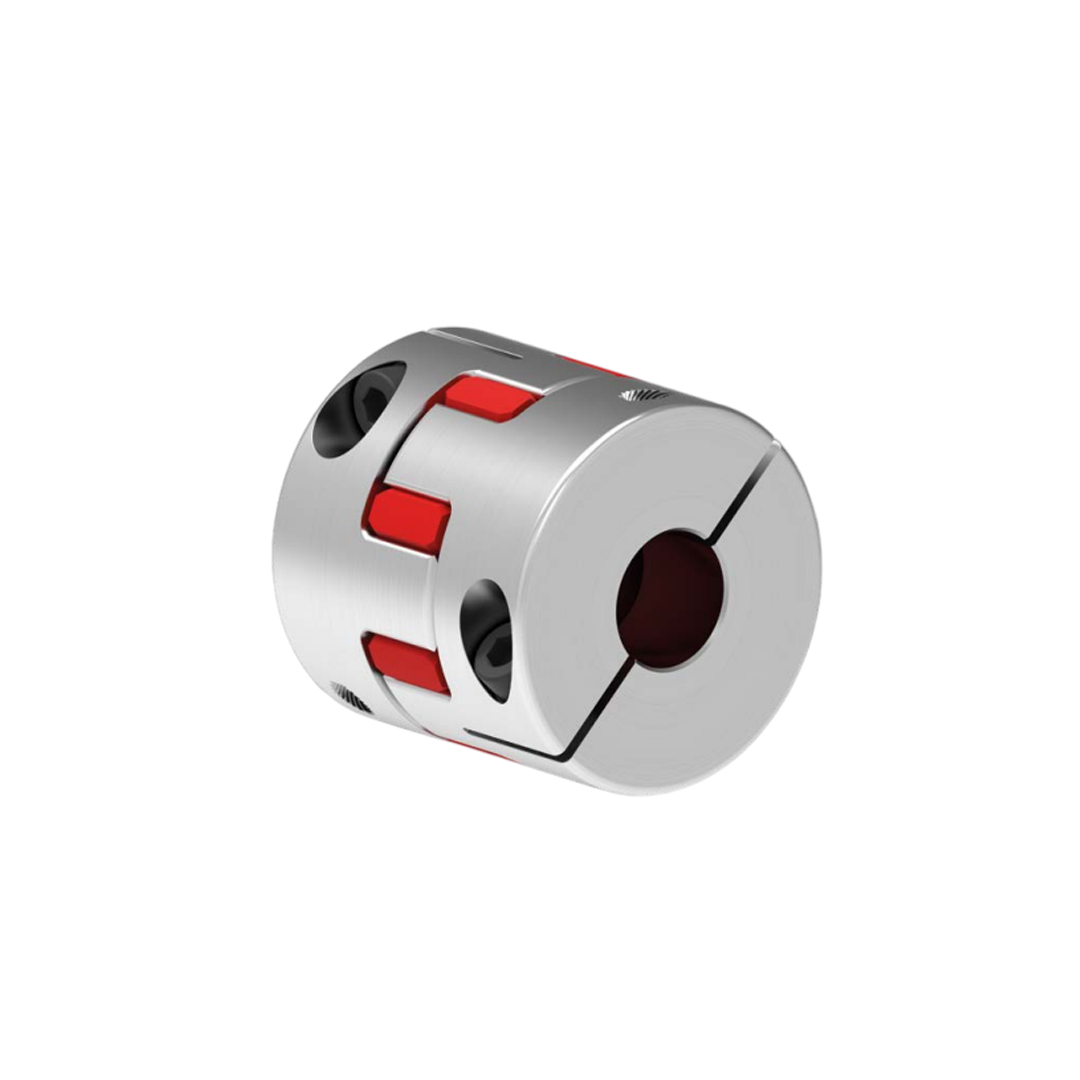

Elastomer Jaw Couplings RINGFEDER GWE 5113 ขนาด 12
Elastomer Jaw Couplings RINGFEDER GWE 5113 ขนาด 12
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
3,150.00 ฿
ราคาปกติ
ราคาโปรโมชัน
3,150.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Elastomer Jaw Couplings RINGFEDER GWE 5113 ขนาด 12
ในระบบเครื่องจักรกล การส่งกำลังจากเพลาไปยังเพลาต่าง ๆ อย่างแม่นยำถือเป็นหัวใจสำคัญ โดยเฉพาะในงานที่ต้องการลดแรงสั่นสะเทือนและเสียงรบกวน RINGFEDER Elastomer Jaw Couplings ถูกออกแบบมาเพื่อตอบโจทย์เหล่านี้ ด้วยโครงสร้างที่เรียบง่าย แต่มีประสิทธิภาพสูง สามารถเชื่อมต่อเพลาได้อย่างมั่นคงและปลอดภัย พร้อมคุณสมบัติยืดหยุ่นที่ช่วยป้องกันความเสียหายต่อระบบเครื่องจักร
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
- ข้อต่อเพลาแบบ Servo-Insert Coupling ออกแบบสำหรับงานที่ต้องการความแม่นยำสูงและพื้นที่ติดตั้งจำกัด
- ใช้ Elastomer Insert เป็นตัวกลาง ลดแรงกระแทก การสั่นสะเทือน และเสียงรบกวน
- Hub แบบ Clamping Hubs พร้อม Single Slit ทำให้ยึดเพลาได้มั่นคง กระจายแรงกดสม่ำเสมอ และลดความเสี่ยงการลื่นไถล
- มีความยาวสั้น (Short Length) ช่วยประหยัดพื้นที่และเหมาะกับระบบ compact
- รองรับการชดเชยการเยื้องศูนย์ในเชิงรัศมี มุม และแกนเล็กน้อย
ข้อมูลการติดตั้ง
- การติดตั้งง่ายและรวดเร็ว เพียงสวมเพลาลงใน hub และขัน clamping ให้แน่น
- Single Slit ช่วยให้ hub จับเพลาแน่นและปรับสมดุลได้ง่าย
- สามารถเปลี่ยนชิ้นส่วน elastomer insert โดยไม่ต้องถอด hub ออกจากเพลา
- ควรตรวจสอบเพลาให้สะอาดและจัดศูนย์ตรงก่อนติดตั้ง เพื่อให้การทำงานมีประสิทธิภาพสูงสุด
การใช้งาน
- เหมาะกับ เซอร์โวมอเตอร์ (Servo Motors) งานควบคุมการเคลื่อนที่ และระบบ compact
- ใช้ในเครื่องจักร CNC เครื่องจักรอัตโนมัติ และอุปกรณ์ที่มีพื้นที่ติดตั้งจำกัด
- เหมาะสำหรับงานที่มีการเร่ง/หยุดบ่อย และต้องการการถ่ายทอดแรงบิดแม่นยำ
- ลดแรงสั่นสะเทือนและเสียงรบกวน ในขณะที่ยังคงการถ่ายทอดแรงบิดได้มั่นคง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Size | 12 |
| d1d2 min-max Without keyway mm | 4 - 12 |
| d1kd2k min-max With keyway mm | 6 - 12 |
| C1 mm | 11 |
| D1 mm | 24,5 |
| H mm | 26 |
| H3 mm | 12 |
| I mm | 5 |
| K mm | 8,1 |
| L mm | 34 |
| T Nm | 9 |
| nmax 1/min | 15000 |
| J 10−3kgm2 | 296 |
| Hes | 98 SH A |
| DG1 mm | 2 x M3 |
| TA1 Nm | 2,1 |
| Gw kg | 33 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | ข้อมูลทางเทคนิค |
| ประเภทผลิตภัณฑ์ | Elastomer Jaw Coupling (ข้อต่อเพลายางอีลาสโตเมอร์) |
| รุ่น | GWE 5113 |
| ลักษณะ | Servo-Insert Coupling ขนาดสั้น พร้อมร่องเดี่ยว (Short length, single slit) |
| การยึด | ฮับแบบ Clamping hubs ล็อกเพลาแน่น ลด Backlash |
| วัสดุยาง | ยางอีลาสโตเมอร์คุณภาพสูง รองรับแรงกระแทกและการสั่นสะเทือน |
| คุณสมบัติการทำงาน | ถ่ายทอดแรงบิดแม่นยำ เหมาะกับงานเซอร์โวและระบบควบคุมตำแหน่ง |
| การติดตั้ง | ติดตั้งง่าย ปรับตำแหน่งและถอดประกอบสะดวก |
| การใช้งาน | ใช้กับเซอร์โวมอเตอร์, สเต็ปเปอร์มอเตอร์, ระบบอัตโนมัติ และเครื่องจักรความเร็วสูง |
| คุณสมบัติเด่น | ให้ความสมดุลสูง ลดแรงสั่นสะเทือนและเสียงรบกวน ป้องกันการสึกหรอของเพลา |
