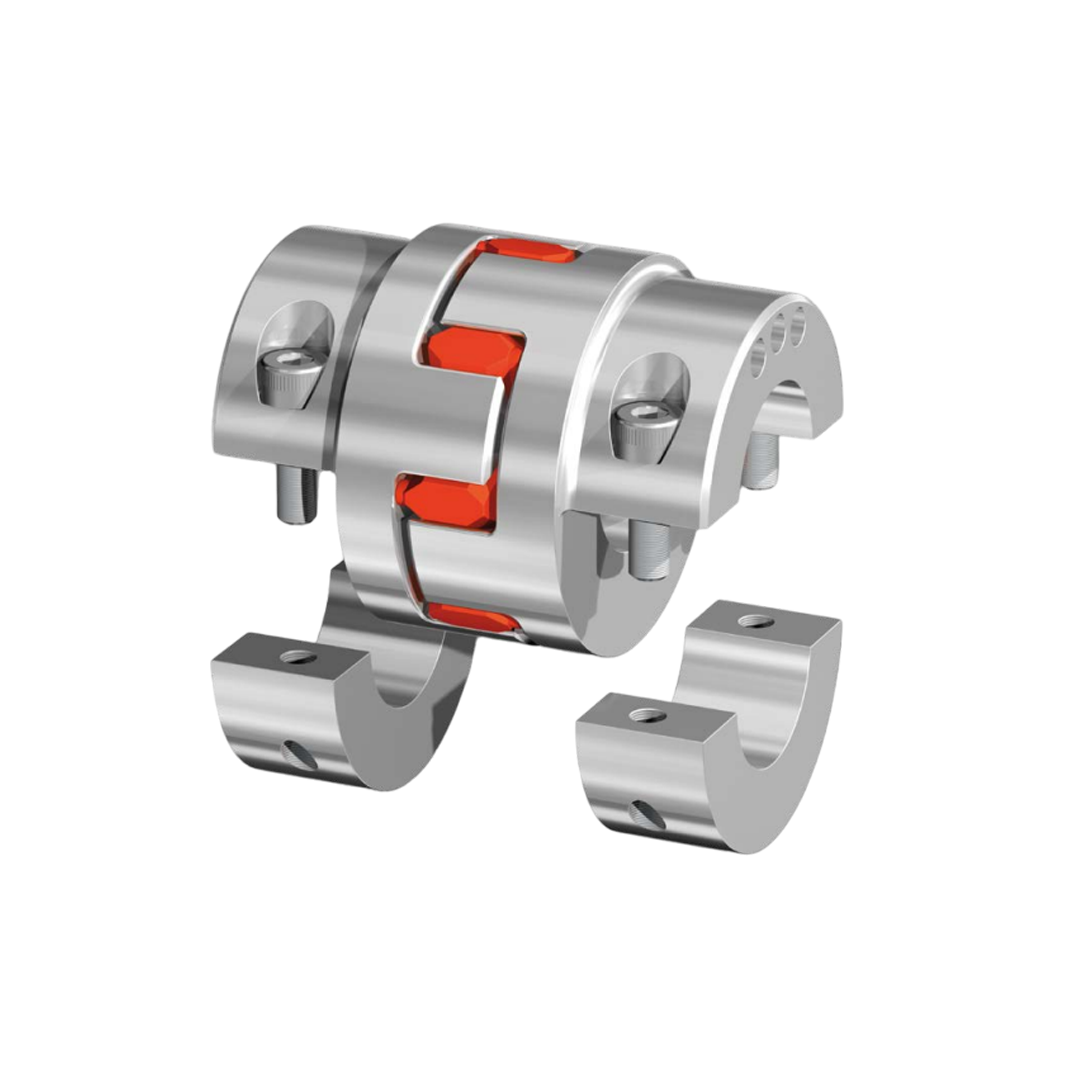

Elastomer Jaw Couplings RINGFEDER GWE 5106 ขนาด 14
Elastomer Jaw Couplings RINGFEDER GWE 5106 ขนาด 14
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
3,150.00 ฿
ราคาปกติ
ราคาโปรโมชัน
3,150.00 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Elastomer Jaw Couplings RINGFEDER GWE 5106 ขนาด 14
ในระบบเครื่องจักรกล การส่งกำลังจากเพลาไปยังเพลาต่าง ๆ อย่างแม่นยำถือเป็นหัวใจสำคัญ โดยเฉพาะในงานที่ต้องการลดแรงสั่นสะเทือนและเสียงรบกวน RINGFEDER Elastomer Jaw Couplings ถูกออกแบบมาเพื่อตอบโจทย์เหล่านี้ ด้วยโครงสร้างที่เรียบง่าย แต่มีประสิทธิภาพสูง สามารถเชื่อมต่อเพลาได้อย่างมั่นคงและปลอดภัย พร้อมคุณสมบัติยืดหยุ่นที่ช่วยป้องกันความเสียหายต่อระบบเครื่องจักร
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
- ข้อต่อเพลาแบบ Servo-Insert Coupling ที่ถูกออกแบบมาสำหรับงานที่ต้องการความแม่นยำสูงและการตอบสนองรวดเร็ว
- ใช้ Elastomer Insert เป็นตัวกลางในการส่งกำลัง ทำหน้าที่ลดแรงกระแทก ดูดซับการสั่นสะเทือน และลดเสียงรบกวน
- มาพร้อม Clamping Hubs แบบ Split Hub Design ช่วยให้การยึดเพลาแน่นหนา ปลอดภัย และถอดเปลี่ยนได้ง่าย
- รองรับการชดเชยการเยื้องศูนย์ในหลายทิศทาง ทั้งเชิงรัศมี มุม และแนวแกน
- โครงสร้างแข็งแรง น้ำหนักเบา เหมาะกับงานที่ต้องการความสมดุลสูงในการหมุนด้วยความเร็ว
ข้อมูลการติดตั้ง
- การออกแบบ Split Hub ทำให้สามารถติดตั้งและถอดได้อย่างสะดวก โดยไม่จำเป็นต้องเลื่อนเพลาออก
- ใช้ระบบ clamping จึงยึดจับเพลาได้มั่นคงและกระจายแรงสม่ำเสมอ
- สามารถเปลี่ยนเฉพาะชิ้นส่วน elastomer insert ได้โดยไม่ต้องถอด hub ออกจากเพลา
- ก่อนติดตั้งควรตรวจสอบเพลาและ hub ให้สะอาด และจัดศูนย์ตรงเพื่อให้การทำงานราบรื่น
การใช้งาน
- เหมาะสำหรับ เซอร์โวมอเตอร์ (Servo Motors) และงานควบคุมการเคลื่อนที่ที่ต้องการความแม่นยำ
- ใช้ในระบบอัตโนมัติ เครื่องจักรบรรจุภัณฑ์ เครื่องจักร CNC และหุ่นยนต์อุตสาหกรรม
- เหมาะกับงานที่มีการเปลี่ยนรอบบ่อย มีการเร่งและหยุดอย่างฉับพลัน
- ให้การถ่ายทอดกำลังที่แม่นยำและมีความน่าเชื่อถือในระยะยาว
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Size | 14 |
| d1d2 min-max mm | 5 - 16 |
| d1kd2k min-max mm | 5 - 16 |
| C1 mm | 11 |
| D1 mm | 30 |
| D3 mm | --- |
| H mm | 32,5 |
| H3 mm | 13 |
| I mm | 5 |
| K mm | 11 |
| K1 mm | 8 |
| L mm | 35 |
| L3 mm | --- |
| T Nm | 12,5 |
| Hes | 98 SH A |
| nmax 1/min | 13000 |
| J 10−3kgm2 | 6 |
| Gw kg | 42 |
| DG1 mm | 2 x M3 |
| TA1 Nm | 2 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | ข้อมูลทางเทคนิค |
| ประเภทผลิตภัณฑ์ | Elastomer Jaw Coupling (ข้อต่อเพลายางอีลาสโตเมอร์) |
| รุ่น | GWE 5106 |
| ลักษณะ | Servo-Insert Coupling สำหรับงานที่ต้องการความแม่นยำสูง |
| การยึด | ฮับแบบ Clamping hubs ในดีไซน์แยก (Split hub design) เพื่อการล็อกที่มั่นคง |
| วัสดุยาง | ยางอีลาสโตเมอร์คุณภาพสูง รองรับแรงบิด ลดแรงสั่นสะเทือน |
| คุณสมบัติการทำงาน | ส่งกำลังได้อย่างแม่นยำ ลด Backlash เหมาะกับงานเซอร์โวและงานควบคุมตำแหน่ง |
| การติดตั้ง | ติดตั้งและถอดง่าย สะดวกต่อการบำรุงรักษา และการปรับตั้ง |
| การใช้งาน | ใช้กับเซอร์โวมอเตอร์, สเต็ปเปอร์มอเตอร์, เครื่องจักรความเร็วสูง และระบบอัตโนมัติ |
| คุณสมบัติเด่น | ให้ความสมดุลดีเยี่ยม ดูดซับแรงกระแทก ลดเสียงรบกวน และยืดอายุการใช้งานของเพลา |
