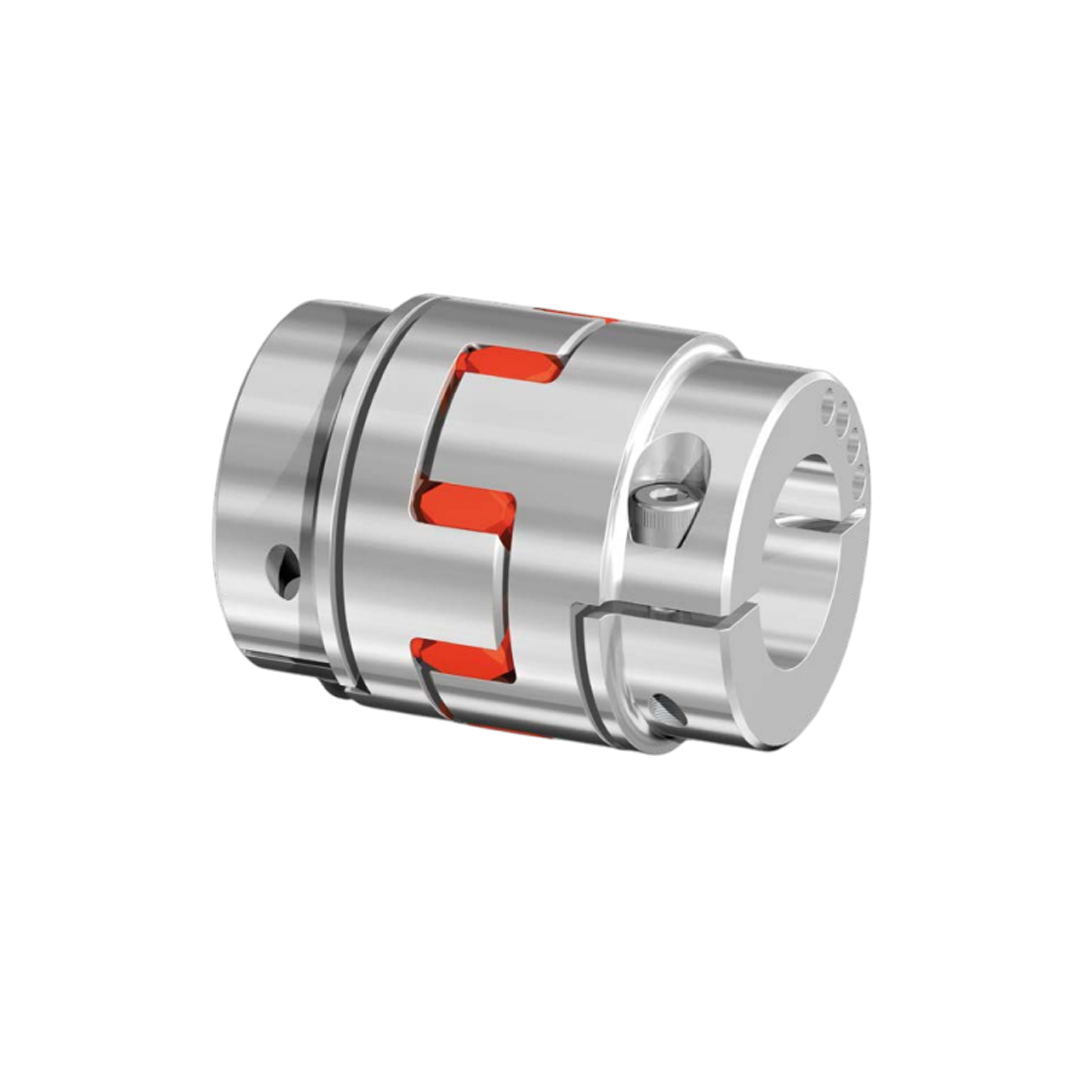

Elastomer Jaw Couplings RINGFEDER GWE 5104 ขนาด 38
Elastomer Jaw Couplings RINGFEDER GWE 5104 ขนาด 38
RINGFEDER
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
7,341.66 ฿
ราคาปกติ
ราคาโปรโมชัน
7,341.66 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Elastomer Jaw Couplings RINGFEDER GWE 5104 ขนาด 38
ในระบบเครื่องจักรกล การส่งกำลังจากเพลาไปยังเพลาต่าง ๆ อย่างแม่นยำถือเป็นหัวใจสำคัญ โดยเฉพาะในงานที่ต้องการลดแรงสั่นสะเทือนและเสียงรบกวน RINGFEDER Elastomer Jaw Couplings ถูกออกแบบมาเพื่อตอบโจทย์เหล่านี้ ด้วยโครงสร้างที่เรียบง่าย แต่มีประสิทธิภาพสูง สามารถเชื่อมต่อเพลาได้อย่างมั่นคงและปลอดภัย พร้อมคุณสมบัติยืดหยุ่นที่ช่วยป้องกันความเสียหายต่อระบบเครื่องจักร
คุณสมบัติ
คุณสมบัติ
ข้อมูลคุณสมบัติ
- ข้อต่อเพลาแบบ Servo-Insert Coupling ออกแบบสำหรับงานเซอร์โวที่ต้องการความแม่นยำสูง
- ใช้โครงสร้าง Elastomer Insert เพื่อลดแรงกระแทก การสั่นสะเทือน และเสียงรบกวน
- Hub แบบ Clamping Hubs พร้อม Dual Slits ทำให้ยึดเพลาแน่นหนา กระจายแรงกดได้สม่ำเสมอ และป้องกันการลื่นไถล
- รองรับการชดเชยการเยื้องศูนย์ทั้งเชิงรัศมี เชิงมุม และเชิงแกนได้ในระดับหนึ่ง
- มีความแข็งแรง น้ำหนักเบา และเหมาะกับการส่งกำลังที่ต้องการการตอบสนองรวดเร็ว
ข้อมูลการติดตั้ง
- ใช้ระบบ clamping hub ทำให้ติดตั้งและถอดได้ง่าย รวดเร็ว
- การออกแบบแบบ dual slits ช่วยให้จับเพลาได้แน่นและสมดุล ลดความเสียหายของผิวเพลา
- ควรตรวจสอบความสะอาดและความตรงของเพลาก่อนติดตั้ง เพื่อให้การทำงานมีประสิทธิภาพ
- สามารถเปลี่ยนชิ้นส่วน elastomer insert ได้โดยไม่ต้องถอด hub ออกจากเพลา
การใช้งาน
- เหมาะกับระบบ เซอร์โวมอเตอร์ (Servo Systems) และงานที่ต้องการความแม่นยำสูง
- ใช้ในเครื่องจักรอัตโนมัติ เครื่องจักรแพคเกจจิ้ง เครื่องจักร CNC และระบบควบคุมการเคลื่อนที่
- เหมาะกับงานที่มีการเร่ง/หยุดบ่อย และต้องการการถ่ายทอดแรงบิดที่แม่นยำและตอบสนองทันที
- นิยมใช้ในอุตสาหกรรมอิเล็กทรอนิกส์ หุ่นยนต์ และระบบขับเคลื่อนความเร็วสูง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Size | 38 |
| d1;d2 min-max mm | 12 - 48 |
| d1k;d2k min-max mm | 12 - 48 |
| C1 mm | 45 |
| D1 mm | 80 |
| D3 mm | 80 |
| H mm | 83 |
| H3 mm | 24 |
| I mm | 15,5 |
| K mm | 30 |
| L mm | 114 |
| L3 mm | --- |
| T Nm | 325 |
| Hes | 98 SH A |
| nmax 1/min | 5000 |
| J 10−3kgm2 | 0,96 |
| Gw kg | 934 |
| DG1 mm | 1 x M8 |
| TA1 Nm | 38 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | ข้อมูลทางเทคนิค |
| ประเภทผลิตภัณฑ์ | Elastomer Jaw Coupling (ข้อต่อเพลายางอีลาสโตเมอร์) |
| รุ่น | GWE 5104 |
| ลักษณะ | Servo-Insert Coupling สำหรับงานที่ต้องการความแม่นยำสูง |
| การยึด | ฮับแบบ Clamping hubs พร้อมร่องผ่า (Dual slits) เพื่อการยึดที่แน่นหนา |
| วัสดุยาง | ยางอีลาสโตเมอร์คุณภาพสูง รองรับแรงบิดและการสั่นสะเทือนได้ดี |
| คุณสมบัติการทำงาน | ถ่ายทอดแรงบิดได้แม่นยำ ลด Backlash เหมาะสำหรับงานเซอร์โว |
| การติดตั้ง | ติดตั้งง่าย ถอดประกอบสะดวก ปรับตำแหน่งได้รวดเร็ว |
| การใช้งาน | เหมาะกับเซอร์โวมอเตอร์, สเต็ปเปอร์มอเตอร์, และระบบอัตโนมัติที่ต้องการการควบคุมแม่นยำ |
| คุณสมบัติเด่น | ให้ความสมดุลสูง ลดแรงกระแทกและแรงสั่นสะเทือน เสียงเงียบ อายุการใช้งานยาวนาน |
