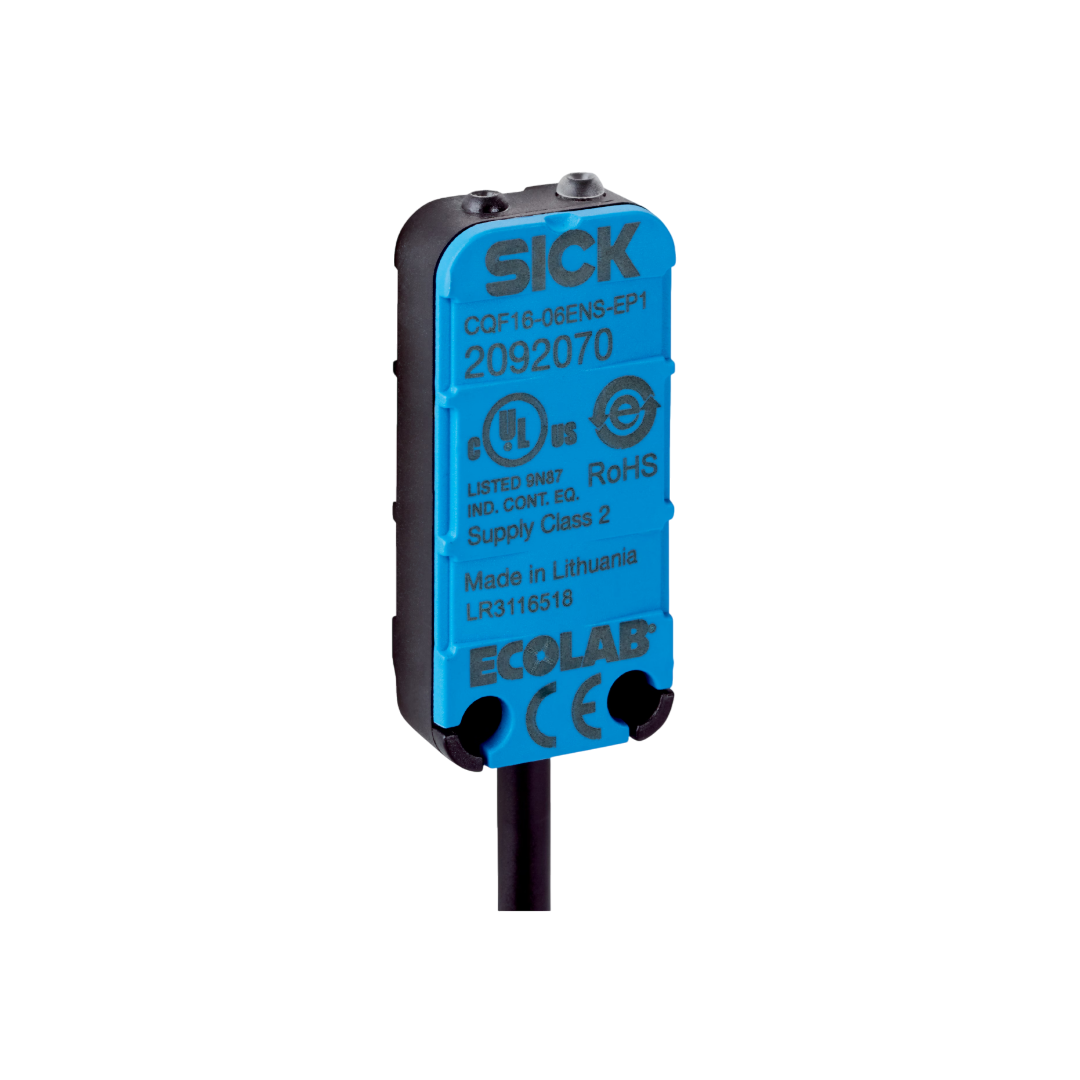

Detection Sensors SICK รุ่น Capacitive Proximity Sensors CQF16-06EPOEP1 เซ็นเซอร์ตรวจจับวัตถุ
Detection Sensors SICK รุ่น Capacitive Proximity Sensors CQF16-06EPOEP1 เซ็นเซอร์ตรวจจับวัตถุ
SICK
กรุณาตรวจสอบสต็อกก่อนชำระเงินไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด Detection Sensors SICK รุ่น Capacitive Proximity Sensors CQF16-06EPOEP1 เซ็นเซอร์ตรวจจับวัตถุ
เซ็นเซอร์ตรวจจับ (Detection Sensors) ของ SICK เป็นอุปกรณ์ที่ใช้ในงานอุตสาหกรรมและระบบอัตโนมัติเพื่อตรวจจับวัตถุ วัดระยะทาง หรือตรวจสอบตำแหน่งของสิ่งต่างๆ เซ็นเซอร์เหล่านี้มีความแม่นยำสูงและสามารถใช้งานได้ในสภาพแวดล้อมที่หลากหลาย เช่น โรงงานอุตสาหกรรม ระบบขนส่ง และอุตสาหกรรมหุ่นยนต์
คุณสมบัติ
คุณสมบัติ
Capacitive Proximity Sensors ของ SICK เป็นเซนเซอร์ที่ใช้สำหรับตรวจจับวัตถุโดยอาศัยการเปลี่ยนแปลงในสนามไฟฟ้าของวัสดุต่างๆ โดยไม่ต้องสัมผัสกับวัตถุโดยตรง เซนเซอร์ประเภทนี้สามารถตรวจจับได้ทั้งวัตถุที่เป็นโลหะและไม่ใช่โลหะ เช่น พลาสติก, กระจก, หรือวัสดุที่มีความชื้น
CQF
การวัดระดับของเหลวที่เชื่อถือได้สำหรับของเหลวที่มีน้ำเป็นส่วนประกอบ เซ็นเซอร์วัดระดับแบบความจุ CQF สามารถตรวจจับของเหลวได้ทั้งแบบ ผ่านผนังภาชนะ และ สัมผัสโดยตรงกับของเหลว หลักการวัดของเซ็นเซอร์นี้มีการชดเชยผลกระทบจาก ฟอง ความชื้น และคราบสะสม ทำให้ CQF ตรวจจับเฉพาะของเหลวจริงภายในภาชนะ โดยไม่ถูกรบกวนจากสิ่งอื่น สำหรับงานมาตรฐาน เซ็นเซอร์สามารถใช้งานได้ทันทีโดยไม่ต้องตั้งค่าเพิ่มเติม ส่วนในแอปพลิเคชันที่มีความท้าทายมากขึ้น ก็สามารถตั้งค่าแบบ teach-in ได้ง่ายผ่านสายเคเบิล ชุดติดตั้ง (Mounting set) ที่ออกแบบมาให้หลากหลาย ช่วยให้ติดตั้งได้สะดวกในหลายรูปแบบ และเหมาะกับการใช้งานที่หลากหลายของลูกค้า
คุณสมบัติ
- ตัวเรือนกะทัดรัดและแข็งแรง ระดับการป้องกัน: IP67, IP68, IP69K
- สัญญาณเอาต์พุต: 100 mA โดยสามารถเลือก ประเภทและฟังก์ชันของเอาต์พุตได้: PNP/NPN, N/O (ปกติเปิด)/N/C (ปกติปิด)
- ไฟ LED สองดวง สำหรับแสดงสถานะการจ่ายแรงดันไฟและสัญญาณเอาต์พุต
- มีทั้งรุ่น สายเคเบิลแบบตรง และแบบที่มี หัวต่อ M8 (male)
- ชุดขายึดติดตั้ง แถมมาพร้อมเซ็นเซอร์
- ได้รับการรับรอง CULus
- ได้รับการรับรองจาก Ecolab สำหรับการใช้งานในอุตสาหกรรมอาหารและยา
ประโยชน์
- การตรวจจับระดับของเหลวที่เชื่อถือได้ – มีระบบชดเชยผลกระทบจากฟอง ความชื้น และคราบสะสม
- ติดตั้งได้ง่ายและยืดหยุ่น – ด้วย ขายึดที่มีให้มาพร้อมในชุด
- เริ่มใช้งานได้รวดเร็ว – Plug and Play
- ปรับใช้งานกับแอปพลิเคชันที่ซับซ้อนได้อย่างรวดเร็ว – ผ่านการ teach-in ด้วยสายเคเบิล
- ประหยัดพื้นที่ – ด้วยตัวเรือนขนาดกะทัดรัด และระดับการป้องกันสูง: IP67, IP68, IP69K
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Housing | Rectangular |
| Dimensions (W x H x D) | 16 mm x 34 mm x 8 mm |
| Sensing range Sn | 0.5 mm ... 6 mm |
| Installation type | Flush Non-flush |
| Switching frequency | 10 Hz |
| Connection type | Cable with M8 male connector, 4-pin, 0.3 m 1) |
| Switching output | PNP |
| Switching output detail | PNP |
| Output function | NC |
| Adjustment Wire/pin Teach-in (full or empty) | |
| Enclosure rating | IP67, IP68, IP69K |
| Special features | Detection of water-based liquids with conductivity up to 50 mS/cm; container diameter: min. 8 mm; container thickness: 0.5 mm ... 6 mm (plastic), 0.5 mm ... 4 mm (glass) |
| Items supplied | Mounting bracket (1x) |
ข้อมูลทางเทคนิค
| Supply voltage | 10 V ... 30 V |
| Ripple | ≤ 10 % |
| Voltage drop | ≤ 1.5 V DC 1) |
| Current consumption | 13 mA 2) |
| Time delay before availability | ≤ 300 ms |
| Temperature drift (of Sr) | ± 20 % |
| EMC | EN 60947-5-2 |
| Continuous current Ia | ≤ 100 mA |
| Cable material | PVC |
| Conductor size | 0.14 mm² |
| Short-circuit protection | ✔ |
| Power-up pulse protection | ✔ |
| Shock and vibration resistance | 30 g, 11 ms / 6 pos., 6 neg. per axis, 10 ... 150 Hz, 1.0 mm / 15 g |
| Ambient operating temperature | –25 °C ... +80 °C |
| Ambient temperature, storage | –40 °C ... +85 °C |
| Housing material | Plastic, PBT |
| Tightening torque, max. | 0.2 Nm |
| Protection class | III |
| UL File No. | NRKH.E191603 |
แบบแปลนของสินค้า
แบบแปลนของสินค้า
Dimensional drawing
- Dimensions in mm (inch)
