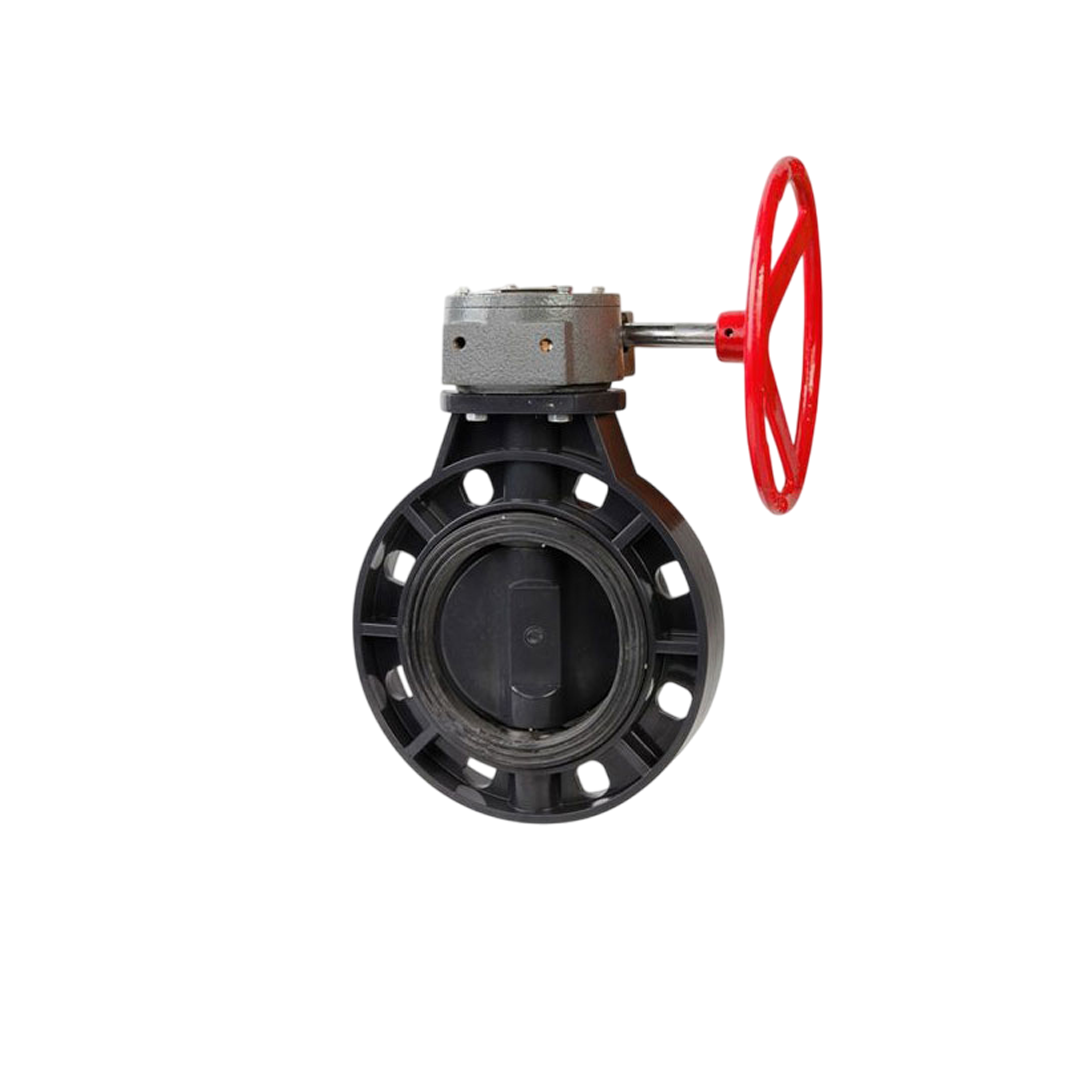

CENIT บัตเตอร์ฟลายวาล์วยูพีวีซี Butterfly Valve uPVC Geared Typeขนาด 6 นิ้ว CN-BTV-G-600

CENIT บัตเตอร์ฟลายวาล์วยูพีวีซี Butterfly Valve uPVC Geared Typeขนาด 6 นิ้ว รุ่น CN-BTV-G-600 ขับเคลื่อนความมั่นใจในระบบท่อด้วยวาล์วปีกผีเสื้อชนิดพวงมาลัยจาก CENIT ที่ถูกพัฒนาขึ้นเพื่อรองรับท่อขนาดกลางถึงใหญ่ การใช้เกียร์ทดรอบช่วยให้การควบคุมแผ่นจานวาล์วเป็นไปอย่างสมูทและรักษาระดับแรงดันได้อย่างคงที่ วัสดุ uPVC เกรดวิศวกรรมให้ความแข็งแรงทนทานสูง ทนต่อการเสียดสีและสารละลายกรดด่าง จึงตอบโจทย์งานอุตสาหกรรมเคมี โรงงานผลิตน้ำดื่ม และระบบสระว่ายน้ำขนาดใหญ่ที่ต้องการอุปกรณ์ที่ปราศจากการปนเปื้อนและทนทานต่อทุกสภาวะ

คุณสมบัติ

• ชิ้นส่วนพลาสติก uPVC เป็นเกรดที่ปลอดภัย ปราศจากสารพิษตกค้างในระบบของเหลว
• การหมุนทำงานผ่านชุดเกียร์ช่วยลดแรงบิด ทำให้ผู้ปฏิบัติงานควบคุมระบบได้สะดวกขึ้น
• รองรับท่อเมนหลักขนาด 6 นิ้ว ช่วยจัดการการไหลเวียนของน้ำปริมาณมากได้อย่างราบรื่น
• วงพวงมาลัยจับถนัดมือ ออกแบบตามหลักสรีรศาสตร์เพื่อความง่ายในการบังคับทิศทาง
• ลดความเสียหายจากปัญหาน้ำกระแทก (Water Hammer) เนื่องจากการปิดวาล์วที่เป็นไปอย่างนุ่มนวล

ข้อมูลจำเพาะ

• ระบบขับเคลื่อน: ชุดเกียร์ขับหมุนออกแบบให้ปรับองศาของแผ่นดิสก์ขนาด 6 นิ้วได้อย่างแม่นยำและนุ่มนวล
• คุณสมบัติด้านแรงเสียดทาน: ลิ้นวาล์ว uPVC ผิวเรียบลื่น ช่วยลดแรงเสียดทานและรักษาอัตราการไหลให้คงที่
• รูปแบบการซีลกันรั่ว: แหวนกันซึมคุณภาพมาตรฐานอุตสาหกรรม ทนต่อการเสียดสีจากการเปิดปิดซ้ำหลายครั้ง
• ความสะดวกในการบำรุงรักษา: โครงสร้างออกแบบมาให้ถอดประกอบง่าย ช่วยลดระยะเวลาในการตรวจสอบซ่อมบำรุง
• แอปพลิเคชันหลัก: นำไปประยุกต์ใช้กับระบบสระว่ายน้ำขนาดใหญ่และท่อส่งน้ำหล่อเย็นในกระบวนการผลิต

DN(De)	D	D1	d	L	DN
150(160)	281.50	240.00	157.35	59.40	70.00
L1	H1	H2	H	n-Øe	PN
216.00	190.00	250.63	391.35	8-23	10

ข้อมูลทางเทคนิค

• มิติขนาด 6 นิ้ว (150 มม.) ใช้วัสดุ uPVC ที่มีน้ำหนักเบาแต่ยังคงความแข็งแกร่งของโครงสร้าง (Rigidity) สูง
• กล่องเกียร์แอคชูเอเตอร์มาตรฐานกันน้ำและฝุ่น IP65 พร้อมหน้าปัดแสดงสถานะตำแหน่งการเปิด-ปิดวาล์วที่ชัดเจน
• เลือกใช้บ่ารองรับลิ้นวาล์วชนิด NBR ซึ่งถูกปรับแต่งมาให้เหมาะสมกับระบบบำบัดน้ำเสียและน้ำในงานเกษตรกรรม
• ผ่านการทดสอบ Hydrostatic Pressure Test ตามมาตรฐาน PN16 สำหรับการใช้งานในอุณหภูมิห้องปกติ
• รูปทรงวาล์วเป็นแบบ Wafer Type ออกแบบมาให้สอดเข้าไปติดตั้งระหว่างหน้าแปลนท่อมาตรฐาน DIN ได้ง่ายและประหยัดพื้นที่

เอกสารข้อมูล
