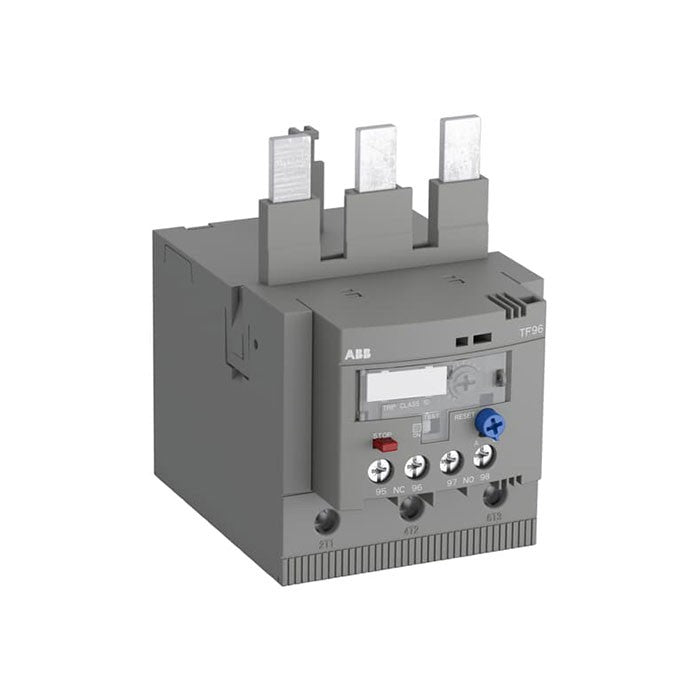

ABB โอเวอร์โหลดรีเลย์ Thermal overload relays สำหรับคอนแทคเตอร์รุ่น AF80-AF97 รหัสสินค้า TF96-60

ยกระดับการป้องกันสำหรับมอเตอร์ขนาดใหญ่ด้วย ABB โอเวอร์โหลดรีเลย์รหัส TF96-60 ที่ประสานการทำงานเข้ากับคอนแทคเตอร์ AF80-AF97 ได้อย่างลงตัว โครงสร้างทางวิศวกรรมของอุปกรณ์พึ่งพากลไกไบเมทัลลิกที่ทนทานต่อสภาวะอุณหภูมิสูง เพื่อประเมินสภาวะกระแสเกินและส่งสัญญาณปลดล็อกวงจร แบรนด์ ABB สร้างสรรค์เทคโนโลยีที่ตอบโจทย์ความยืดหยุ่นในการปฏิบัติงานด้วยฟังก์ชันตั้งค่ากระแสที่ละเอียดชัดเจน ช่วยปกป้องเครื่องจักรจากความเหนื่อยล้าทางไฟฟ้า ลดเปอร์เซ็นต์ความเสียหายรุนแรง และทำให้อายุการใช้งานของอุปกรณ์ร่วมระบบยาวนานยิ่งขึ้น

คุณสมบัติ

• รังสรรค์มาเพื่อให้ต่อชุดเข้ากับบอดี้แม่เหล็กคอนแทคเตอร์รุ่น AF80-AF97
• พิกัดรหัส TF96-60 ควบคุมวงจรมอเตอร์ขนาดใหญ่ที่กระแสสตาร์ทค่อนข้างสูง
• ชดเชยอุณหภูมิอากาศได้อย่างรวดเร็ว เพื่อลดความผิดพลาดของการสั่งงาน
• รองรับการซีลหน้ากากป้องกันการปรับหมุนสเกลกระแสไฟจากการกระแทก
• ตัวยึดขั้วสายไฟเป็นแบบ Box terminal จับยึดสายเคเบิลขนาดใหญ่ได้มั่นคง

ข้อมูลจำเพาะ

• อุปกรณ์เซฟตี้ไฟฟ้าความร้อนรหัส TF96-60 รองรับกระแสควบคุมสำหรับเครื่องจักรพิกัดสูงถึง 60 แอมแปร์
• ฐานเสียบเชื่อมประสานกับระบบของ AF80-AF97 ช่วยลดรอยต่อและประหยัดพื้นที่การจัดวางรางปีกนก
• ประสิทธิภาพในการจับกระแสไม่สมดุล (Current unbalance) ช่วยเซฟเครื่องกำเนิดไฟฟ้าและมอเตอร์ 60A ได้รวดเร็ว
• สามารถมองเห็นหน้าปัดปรับกระแสและการตั้งค่า M/A ได้อย่างชัดเจนผ่านหน้าต่างใสกันฝุ่น
• ขั้วต่อสายไฟหลักได้รับการขยายขนาดให้สอดคล้องกับมาตรฐานสายเคเบิลเส้นใหญ่เพื่อความปลอดภัยสูงสุด

Type	Full load amps (FLA)	Short-circuit protective device
		480 / 600 V AC		480 / 600 V AC
		Short circuit rating RMS symmetrical	Fuse type	Short circuit rating RMS symmetrical	Fuse type
TF96-60	60 A	10 kA	150 A, K5 / RK5	100 kA	150 A, Class J

ข้อมูลทางเทคนิค

• รองรับการตั้งค่าช่วงกระแสใช้งานสำหรับมอเตอร์สูงสุดที่พิกัด 60 แอมแปร์ (ระบุเฉพาะรหัส TF96-60)
• ออกแบบโครงสร้างทางกลเพื่อการประกอบเข้ากับแมกเนติกคอนแทคเตอร์รุ่น AF80-AF97 ได้โดยตรง
• ใช้กลไกการตัดวงจร (Trip mechanism) คลาส 10 ที่ตอบสนองแม่นยำตามพิกัดของอุปกรณ์ TF96-60
• ติดตั้งระบบชดเชยอุณหภูมิอัตโนมัติ (Ambient temperature compensation) ที่ปรับตั้งมาให้เหมาะสมกับโหลดขนาด 60 A
• มาพร้อมหน้าสัมผัสช่วย (Auxiliary contacts) 1NO+1NC ที่ทนทานต่อสภาวะโหลดในชุดควบคุมของคอนแทคเตอร์ AF80-AF97
