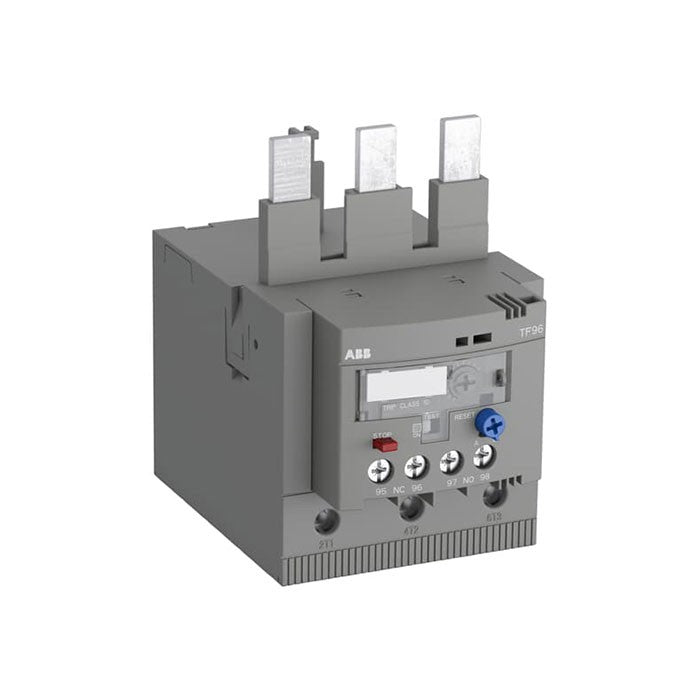

ABB โอเวอร์โหลดรีเลย์ Thermal overload relays สำหรับคอนแทคเตอร์รุ่น AF80-AF96 รหัสสินค้า TF96-51

อุปกรณ์ป้องกันกระแสเกินประสิทธิภาพสูงรหัส TF96-51 จากแบรนด์ ABB ถูกออกแบบมาสำหรับใช้งานกับคอนแทคเตอร์ขนาดใหญ่รุ่น AF80-AF96 หลักการทำงานด้วยระบบความร้อนของมันให้ความแม่นยำในการหน่วงเวลาทริปวงจรตามมาตรฐานการป้องกันมอเตอร์สากล การเลือกใช้เทคโนโลยีของ ABB เป็นการสร้างระบบภูมิคุ้มกันให้แก่เครื่องจักร ป้องกันกระแสไฟโอเวอร์โหลดและเฟสขาดหายได้อย่างทรงพลัง ตัวอุปกรณ์ยังมีโครงสร้างที่ออกแบบมาเพื่อการระบายความร้อนได้ดีเยี่ยม สนับสนุนการใช้งานในระบบขับเคลื่อนทางอุตสาหกรรมหนักที่ต้องการความน่าเชื่อถือสูง

คุณสมบัติ

• พัฒนาดีไซน์เข้าคู่กับเฟรมขนาดใหญ่ของแมกเนติกคอนแทคเตอร์ AF80-AF96
• รหัส TF96-51 มาพร้อมโครงสร้างบอดี้ใหญ่ขึ้นเพื่อรองรับการระบายความร้อน
• ระบบกลไกภายในรองรับการปรับตั้งเวลาและเงื่อนไขการตัดวงจรตามมาตรฐานเป๊ะ
• การแสดงผลการทริปถูกปรับให้อยู่ในตำแหน่งที่มองเห็นได้กว้างและชัดเจนขึ้น
• มีระบบกลไกช่วยลดประกายไฟจากการตัดต่อหน้าสัมผัส Auxiliary Contact

ข้อมูลจำเพาะ

• ก้าวเข้าสู่แพลตฟอร์มไซส์ใหญ่ด้วย TF96-51 ที่รองรับการตั้งค่าช่วงกระแสโอเวอร์โหลดได้ถึง 51A
• รูปทรงของบัสบาร์เชื่อมต่อถูกตีขึ้นรูปมาเพื่อประกบติดกับคอนแทคเตอร์ AF80-AF96 ได้อย่างแข็งแกร่ง
• การออกแบบแผ่นไบเมทัล 3 ชิ้นทำงานแยกอิสระแต่ประเมินผลร่วมกัน เพื่อการทริปที่เที่ยงตรงสำหรับระบบ 51 แอมป์
• ระบบชดเชยอุณหภูมิกว้างขึ้น รองรับการทำงานในตู้ไฟกลางแจ้งที่มีความผันผวนของอากาศสูง
• กลไกทริป-ฟรี (Trip-free mechanism) ทำให้ระบบตัดวงจรได้แม้ว่าปุ่มรีเซ็ตจะถูกกดค้างไว้ก็ตาม

Type	Full load amps (FLA)	Short-circuit protective device
		480 / 600 V AC		480 / 600 V AC
		Short circuit rating RMS symmetrical	Fuse type	Short circuit rating RMS symmetrical	Fuse type
TF96-51	51 A	5 kA	150 A, K5 / RK5	100 kA	125 A, Class J

ข้อมูลทางเทคนิค

• รองรับการตั้งค่าช่วงกระแสใช้งานสำหรับมอเตอร์สูงสุดที่พิกัด 51 แอมแปร์ (ระบุเฉพาะรหัส TF96-51)
• ออกแบบโครงสร้างทางกลเพื่อการประกอบเข้ากับแมกเนติกคอนแทคเตอร์รุ่น AF80-AF96 ได้โดยตรง
• ใช้กลไกการตัดวงจร (Trip mechanism) คลาส 10 ที่ตอบสนองแม่นยำตามพิกัดของอุปกรณ์ TF96-51
• ติดตั้งระบบชดเชยอุณหภูมิอัตโนมัติ (Ambient temperature compensation) ที่ปรับตั้งมาให้เหมาะสมกับโหลดขนาด 51 A
• มาพร้อมหน้าสัมผัสช่วย (Auxiliary contacts) 1NO+1NC ที่ทนทานต่อสภาวะโหลดในชุดควบคุมของคอนแทคเตอร์ AF80-AF96
