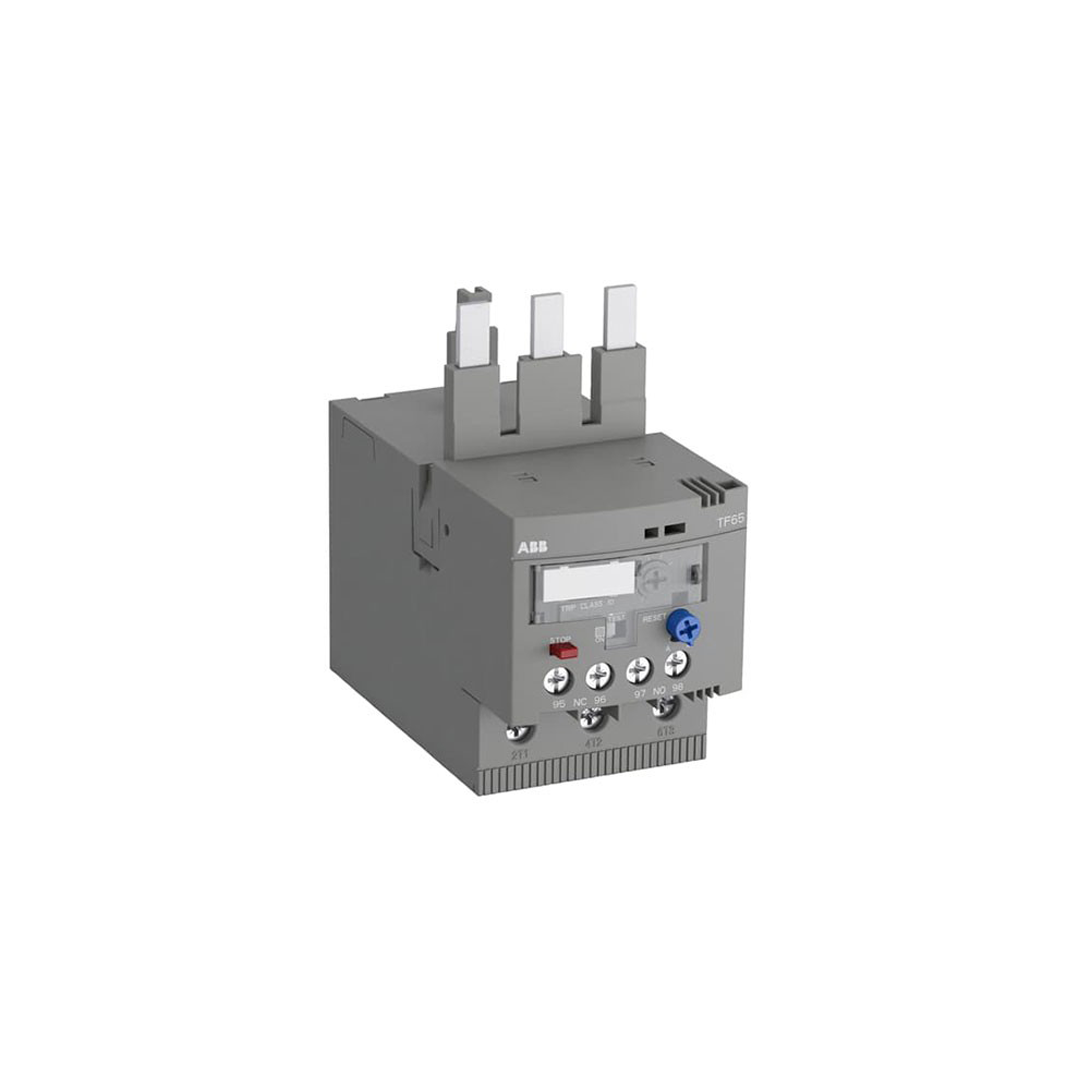

ABB โอเวอร์โหลดรีเลย์ Thermal overload relays สำหรับคอนแทคเตอร์รุ่น AF40-AF67 รหัสสินค้า TF65-40

เสริมเกราะความแข็งแกร่งให้ระบบมอเตอร์อุตสาหกรรมด้วย ABB โอเวอร์โหลดรีเลย์รหัส TF65-40 สำหรับใช้ควบคู่กับคอนแทคเตอร์รุ่น AF40-AF67 กลไกภายในแบบไบเมทัลลิกทำงานบนฐานของการแปลงพลังงานไฟฟ้าเป็นพลังงานความร้อนเพื่อจำลองการเกิดความร้อนในตัวมอเตอร์ ทำให้ตรวจจับสภาวะวิกฤตได้อย่างถูกต้อง จุดแข็งของเทคโนโลยีจาก ABB คือการรองรับการทำงานในสภาพแวดล้อมที่ท้าทาย โดยที่ตัวอุปกรณ์ยังคงรักษาค่าพิกัดการทริปได้อย่างเสถียร ช่วยป้องกันความเสียหายมูลค่ามหาศาลจากปัญหาไฟฟ้าลัดวงจรและกระแสเกินพิกัด

คุณสมบัติ

• โครงสร้างเข้ามุมและล็อกเข้ากับตัวบอดี้ของพาวเวอร์คอนแทคเตอร์ AF40-AF67
• โมเดล TF65-40 ยกระดับการป้องกันมอเตอร์ที่มีการกระชากของกระแสระหว่างทำงาน
• ป้องกันไม่ให้เครื่องจักรอุตสาหกรรมเดินเครื่องเมื่อเกิดภาวะ Phase Unbalance
• มีปุ่มสั่งหยุดการทำงาน (Stop push-button) โดยไม่ต้องรอให้เกิดปัญหา
• รูปลักษณ์ภายนอกออกแบบมารองรับการติดตั้งแบบ Close-coupling (ติดชิดกัน)

ข้อมูลจำเพาะ

• โอเวอร์โหลดโมเดล TF65-40 ถูกพัฒนาเพื่อตอบรับความต้องการพิกัดกระแสเซตพอยต์ที่ระดับ 40 แอมแปร์
• ก้านทองแดงหนาพิเศษถูกจัดเตรียมไว้สำหรับการเชื่อมประสานเข้ากับพอร์ตของ AF40-AF67 โดยเฉพาะ
• ระบบกลไกทริปคลาส 10 ตอบสนองไวต่อพฤติกรรมกระแสไฟพุ่ง (Inrush) ที่ผิดปกติเกินเวลาที่กำหนด
• ปกป้องมอเตอร์ไซส์ 40A จากการเกิดโรเตอร์ล็อก (Locked rotor) ด้วยการตรวจจับความร้อนที่แม่นยำ
• ปุ่มหยุดฉุกเฉินบนตัวเครื่องใช้งานง่าย ช่วยตัดหน้าสัมผัสช่วย NC ทันทีเมื่อวิศวกรต้องการตรวจสอบระบบ

Setting range A	Short-circuit protective device	Trip class	Type	Order code	Weight (1 pce) kg
30.0 ... 40.0	100 A, gG Type Fuses	10	TF65-40	1SAZ811201R1003	0.456

ข้อมูลทางเทคนิค

• รองรับการตั้งค่าช่วงกระแสใช้งานสำหรับมอเตอร์สูงสุดที่พิกัด 40 แอมแปร์ (ระบุเฉพาะรหัส TF65-40)
• ออกแบบโครงสร้างทางกลเพื่อการประกอบเข้ากับแมกเนติกคอนแทคเตอร์รุ่น AF40-AF67 ได้โดยตรง
• ใช้กลไกการตัดวงจร (Trip mechanism) คลาส 10 ที่ตอบสนองแม่นยำตามพิกัดของอุปกรณ์ TF65-40
• ติดตั้งระบบชดเชยอุณหภูมิอัตโนมัติ (Ambient temperature compensation) ที่ปรับตั้งมาให้เหมาะสมกับโหลดขนาด 40 A
• มาพร้อมหน้าสัมผัสช่วย (Auxiliary contacts) 1NO+1NC ที่ทนทานต่อสภาวะโหลดในชุดควบคุมของคอนแทคเตอร์ AF40-AF67
