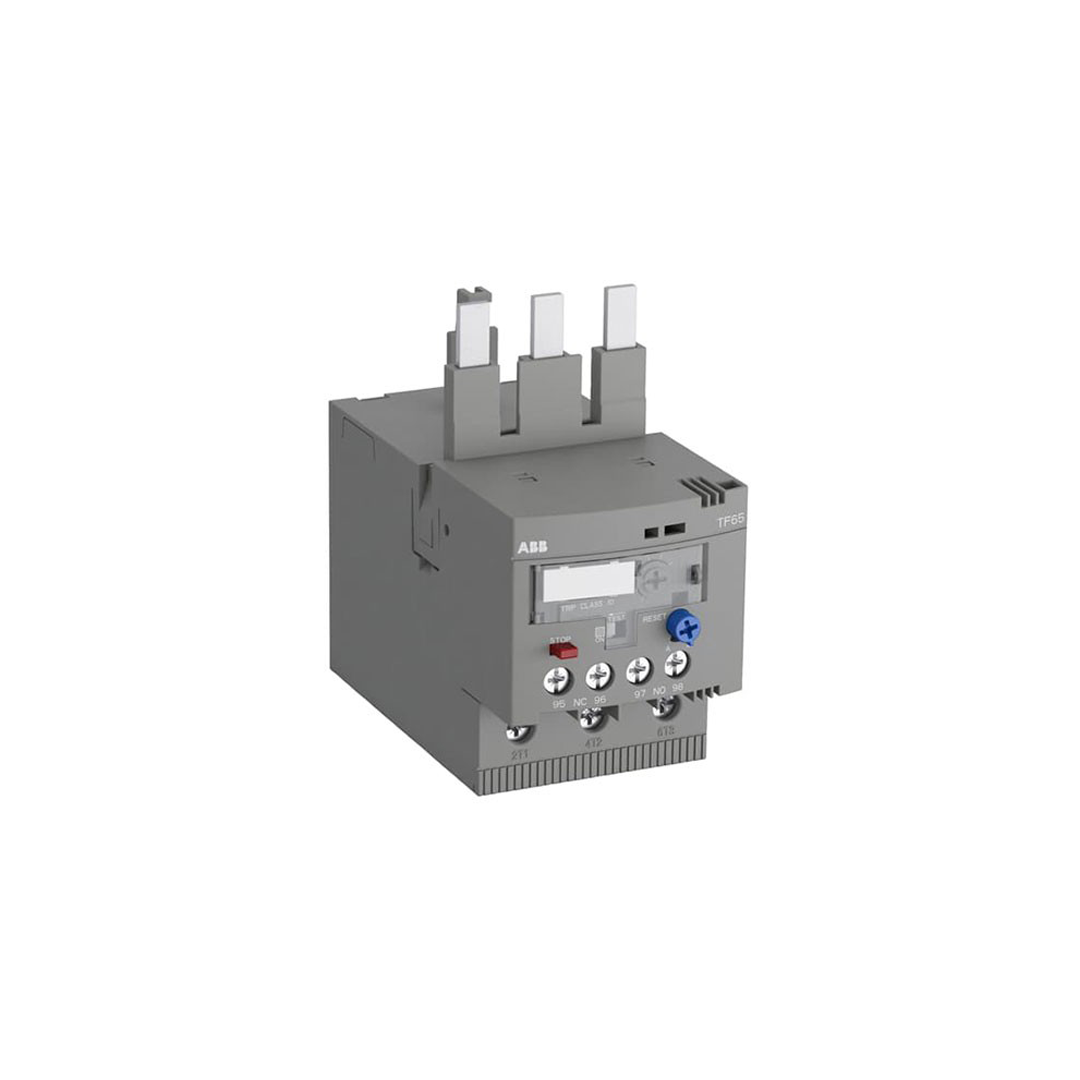

ABB โอเวอร์โหลดรีเลย์ Thermal overload relays สำหรับคอนแทคเตอร์รุ่น AF40-AF65 รหัสสินค้า TF65-28

ยกระดับการป้องกันมอเตอร์ขนาดกลางด้วย ABB โอเวอร์โหลดรีเลย์รหัส TF65-28 ที่สอดรับการทำงานกับคอนแทคเตอร์รุ่น AF40-AF65 เทคโนโลยีที่ใช้ในซีรีส์นี้จะวัดความร้อนสะสมที่เกิดจากการไหลของกระแสไฟฟ้า และสั่งปลดการทำงานเมื่อตรวจพบภาระที่หนักเกินขีดจำกัด แบรนด์ ABB เน้นการสร้างนวัตกรรมที่มีความแม่นยำในการแยกแยะสภาวะการทำงานที่ผิดปกติ ช่วยป้องกันอันตรายที่อาจเกิดจากการไหม้ของตัวมอเตอร์ ทำให้โครงสร้างพื้นฐานด้านเครื่องจักรมีความมั่นคงและลดความจำเป็นในการหยุดเดินระบบเพื่อซ่อมแซมได้อย่างเห็นผล

คุณสมบัติ

• ขยับซีรีส์มาใช้คู่กับคอนแทคเตอร์เฟรมใหญ่ขึ้นในตระกูล AF40-AF65
• พิกัดกระแส TF65-28 ถูกออกแบบมาเพื่อมอเตอร์อุตสาหกรรมในสายพานการผลิต
• แผ่นไบเมทัลลิกทนทานพิเศษ รองรับการตัดต่อกระแสขนาดกลางได้อย่างต่อเนื่อง
• มาพร้อมฝาครอบซีลใส เพื่อป้องกันฝุ่นละอองเข้าไปในกลไกการปรับตั้ง
• จุดต่อสายไฟรองรับหางปลาขนาดใหญ่ ช่วยให้การนำกระแสไฟฟ้ามีประสิทธิภาพยิ่งขึ้น

ข้อมูลจำเพาะ

• ก้าวเข้าสู่ซีรีส์ขนาดกลาง รุ่น TF65-28 มอบสเกลปรับกระแสสำหรับการป้องกันระบบที่ 28 แอมแปร์
• การประกอบเข้าชุดกับตระกูล AF40-AF65 ใช้ขั้วต่อทรงกระบอกที่รับกระแสได้เสถียรขึ้น
• ชิ้นส่วนหน้าสัมผัสภายในตัวรีเลย์ทนทานต่อแรงกระแทกทางไฟฟ้า (Electrical shock) ในสภาวะโอเวอร์โหลด
• ความผิดปกติของแรงดันตกแบบไม่สมมาตร (Asymmetrical voltage) จะถูกตรวจจับและตัดวงจร 28A ทันที
• หน้าปัดโปร่งแสงด้านหน้าตัวเครื่องช่วยป้องกันการเปลี่ยนแปลงการตั้งค่าโดยพลการในพื้นที่อุตสาหกรรม

Setting range A	Short-circuit protective device	Trip class	Type	Order code	Weight (1 pce) kg
22.0 ... 28.0	80 A, gG Type Fuses	10	TF65-28	1SAZ811201R1001	0.456

ข้อมูลทางเทคนิค

• รองรับการตั้งค่าช่วงกระแสใช้งานสำหรับมอเตอร์สูงสุดที่พิกัด 28 แอมแปร์ (ระบุเฉพาะรหัส TF65-28)
• ออกแบบโครงสร้างทางกลเพื่อการประกอบเข้ากับแมกเนติกคอนแทคเตอร์รุ่น AF40-AF65 ได้โดยตรง
• ใช้กลไกการตัดวงจร (Trip mechanism) คลาส 10 ที่ตอบสนองแม่นยำตามพิกัดของอุปกรณ์ TF65-28
• ติดตั้งระบบชดเชยอุณหภูมิอัตโนมัติ (Ambient temperature compensation) ที่ปรับตั้งมาให้เหมาะสมกับโหลดขนาด 28 A
• มาพร้อมหน้าสัมผัสช่วย (Auxiliary contacts) 1NO+1NC ที่ทนทานต่อสภาวะโหลดในชุดควบคุมของคอนแทคเตอร์ AF40-AF65
