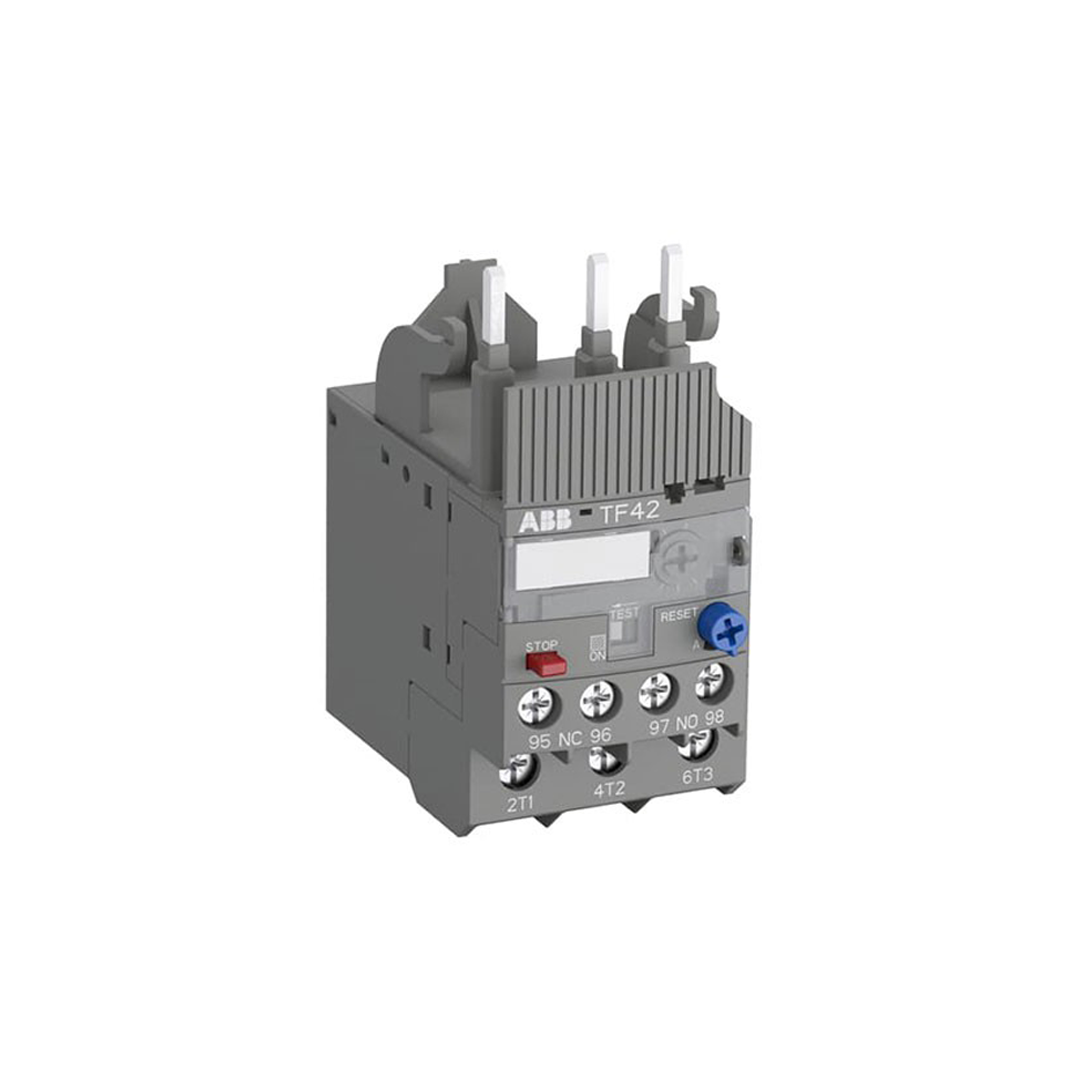

ABB โอเวอร์โหลดรีเลย์ Thermal overload relays สำหรับคอนแทคเตอร์รุ่น AF09-AF52 รหัสสินค้า TF42-7.6

เตรียมพร้อมรับมือกับทุกสภาวะเกินพิกัดด้วย ABB โอเวอร์โหลดรีเลย์รหัส TF42-7.6 สำหรับประสานการทำงานกับคอนแทคเตอร์ AF09-AF52 อุปกรณ์รุ่นนี้ทำหน้าที่เปรียบเสมือนฟิวส์อัจฉริยะแบบรีเซ็ตได้ ที่คอยเฝ้าระวังไม่ให้อุณหภูมิภายในมอเตอร์สูงเกินจุดวิกฤต เทคโนโลยีป้องกันของ ABB มาพร้อมกับความสามารถในการทำงานชดเชยอุณหภูมิสภาวะแวดล้อม ป้องกันการตัดวงจรที่ผิดพลาด (Nuisance Tripping) ช่วยรักษาสมดุลของการทำงานในสายการผลิต และตอกย้ำมาตรฐานด้านวิศวกรรมสวิตช์เกียร์ที่ทั่วโลกให้ความไว้วางใจ

คุณสมบัติ

• ใช้งานควบคู่กับสวิตช์แม่เหล็กไฟฟ้าซีรีส์ AF09-AF52 ได้อย่างปลอดภัยสูงสุด
• TF42-7.6 ช่วยยืดอายุการใช้งานของเครื่องจักรด้วยการจำกัดกระแสที่แม่นยำ
• ประสิทธิภาพในการตรวจจับ Phase loss รวดเร็วกว่าระบบฟิวส์ทั่วไป
• การออกแบบแบบ Trip-free mechanism ทำให้การป้องกันยังคงทำงานแม้กดปุ่มค้างไว้
• บำรุงรักษาง่ายโดยไม่ต้องถอดสายไฟหลักออกทั้งหมดเมื่อตรวจสอบอุปกรณ์

ข้อมูลจำเพาะ

• รีเลย์โหลดเกินรุ่น TF42-7.6 มาพร้อมสเกลตัวเลขที่ปรับให้เหมาะสมกับมอเตอร์พิกัดรอบ 7.6A
• คอนทัวร์ด้านหลังตัวเรือนถูกผลิตมาเพื่อแนบสนิทกับช่องต่อของเบส AF09-AF52 แบบไร้รอยต่อ
• ระบบแจ้งเตือนการตัดวงจร (Trip flag) ออกแบบให้มองเห็นได้ชัดเจนจากหน้าตู้ควบคุมโดยไม่ต้องเปิดประตูตู้
• เซฟตี้วงจรด้วยความสามารถในการตัดไฟแบบหน่วงเวลาเล็กน้อยตามมาตรฐาน Class 10 สำหรับกระแส 7.6 แอมป์
• หน้าสัมผัสคอนแทคช่วยเป็นแบบทำความสะอาดตัวเอง (Self-cleaning contacts) ช่วยลดปัญหาฝุ่นเกาะในระยะยาว

Setting range A	Short-circuit protective device	Trip class	Type	Order code	Weight (1 pce) kg
5.70 ... 7.60	35.0 A, fuse type gG	10	TF42-7.6	1SAZ721201R1040	0.130

ข้อมูลทางเทคนิค

• รองรับการตั้งค่าช่วงกระแสใช้งานสำหรับมอเตอร์สูงสุดที่พิกัด 7.6 แอมแปร์ (ระบุเฉพาะรหัส TF42-7.6)
• ออกแบบโครงสร้างทางกลเพื่อการประกอบเข้ากับแมกเนติกคอนแทคเตอร์รุ่น AF09-AF52 ได้โดยตรง
• ใช้กลไกการตัดวงจร (Trip mechanism) คลาส 10 ที่ตอบสนองแม่นยำตามพิกัดของอุปกรณ์ TF42-7.6
• ติดตั้งระบบชดเชยอุณหภูมิอัตโนมัติ (Ambient temperature compensation) ที่ปรับตั้งมาให้เหมาะสมกับโหลดขนาด 7.6 A
• มาพร้อมหน้าสัมผัสช่วย (Auxiliary contacts) 1NO+1NC ที่ทนทานต่อสภาวะโหลดในชุดควบคุมของคอนแทคเตอร์ AF09-AF52
