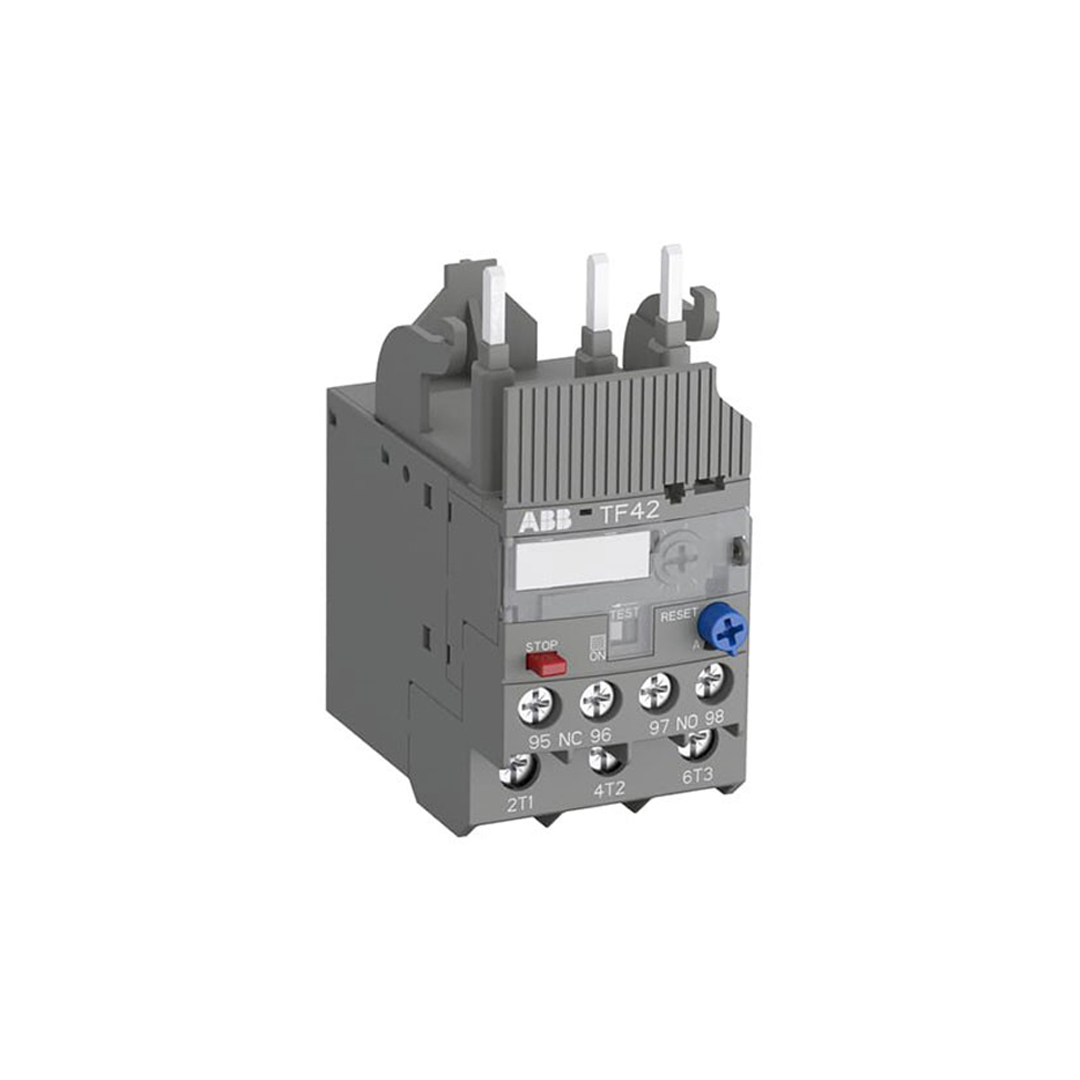

ABB โอเวอร์โหลดรีเลย์ Thermal overload relays สำหรับคอนแทคเตอร์รุ่น AF09-AF50 รหัสสินค้า TF42-4.2

ยกระดับเสถียรภาพของระบบมอเตอร์ด้วยโอเวอร์โหลดรีเลย์ ABB รหัส TF42-4.2 ที่ออกแบบมาเฉพาะสำหรับคอนแทคเตอร์กลุ่ม AF09-AF50 หลักการทำงานแบบอาศัยความร้อนของอุปกรณ์ช่วยป้องกันสภาวะมอเตอร์ล็อกโรเตอร์ หรือการทำงานเกินพิกัดอย่างต่อเนื่องได้อย่างทันท่วงที แบรนด์ ABB มุ่งมั่นในการสร้างสรรค์นวัตกรรมที่มีความแม่นยำในการตรวจจับความผิดปกติของเฟส ทำให้ระบบปลดวงจรได้อย่างรวดเร็วก่อนขดลวดจะเสียหาย การเลือกใช้อุปกรณ์ที่มีคุณภาพสูงเช่นนี้เป็นการแสดงถึงความใส่ใจในมาตรฐานความปลอดภัยและการรักษาประสิทธิภาพการผลิตในระยะยาว

คุณสมบัติ

• ปรับระยะและมุมการประกอบเข้ากับแมกเนติกรุ่น AF09-AF50 ได้อย่างง่ายดาย
• อุปกรณ์หมายเลข TF42-4.2 ควบคุมความปลอดภัยของวงจรมอเตอร์ได้อย่างไร้รอยต่อ
• ลดปัญหาความร้อนสะสมในตัวตู้คอนโทรลด้วยการออกแบบให้ระบายความร้อนได้ดี
• ปุ่มหยุดฉุกเฉิน (Stop button) ออกแบบมาให้เข้าถึงและกดใช้งานได้ง่าย
• เทอร์มินอลสกรูออกแบบมาให้รองรับสายไฟได้หลากหลายขนาด

ข้อมูลจำเพาะ

• รหัสโมเดล TF42-4.2 มีประสิทธิภาพในการจับกระแสฟอลต์และโอเวอร์โหลดได้จนถึงช่วง 4.2A
• ออกแบบเขี้ยวล็อกทางกลให้ผสานเป็นชิ้นเดียวกับ AF09-AF50 ลดระยะเวลาในการไวริ่งสายไฟ
• กลไกการสั่งหยุดทำงาน (Stop button action) จะเปิดหน้าสัมผัส NC ออกทันทีเมื่อถูกกดใช้งาน
• อุปกรณ์มีคุณสมบัติความต้านทานฉนวนสูง ป้องกันการลัดวงจรระหว่างเฟสของไฟ 4.2 แอมแปร์
• การรับรองมาตรฐานสากลครบถ้วน ทำให้สามารถนำชุดรีเลย์นี้ไปใช้ในเครื่องจักรส่งออกต่างประเทศได้

Setting range A	Short-circuit protective device	Trip class	Type	Order code	Weight (1 pce) kg
3.10 ... 4.20	20.0 A, fuse type gG	10	TF42-4.2	1SAZ721201R1035	0.130

ข้อมูลทางเทคนิค

• รองรับการตั้งค่าช่วงกระแสใช้งานสำหรับมอเตอร์สูงสุดที่พิกัด 4.2 แอมแปร์ (ระบุเฉพาะรหัส TF42-4.2)
• ออกแบบโครงสร้างทางกลเพื่อการประกอบเข้ากับแมกเนติกคอนแทคเตอร์รุ่น AF09-AF50 ได้โดยตรง
• ใช้กลไกการตัดวงจร (Trip mechanism) คลาส 10 ที่ตอบสนองแม่นยำตามพิกัดของอุปกรณ์ TF42-4.2
• ติดตั้งระบบชดเชยอุณหภูมิอัตโนมัติ (Ambient temperature compensation) ที่ปรับตั้งมาให้เหมาะสมกับโหลดขนาด 4.2 A
• มาพร้อมหน้าสัมผัสช่วย (Auxiliary contacts) 1NO+1NC ที่ทนทานต่อสภาวะโหลดในชุดควบคุมของคอนแทคเตอร์ AF09-AF50
