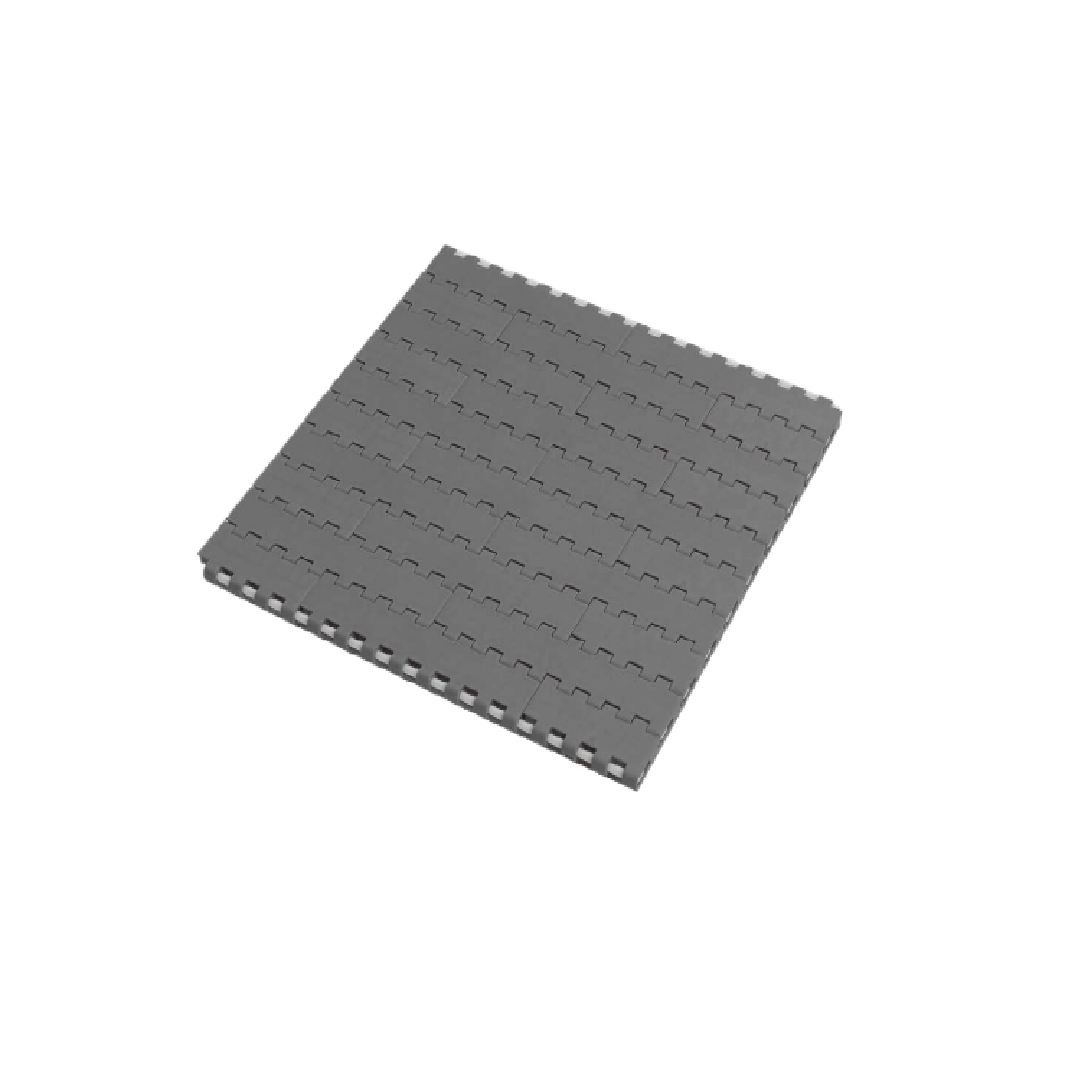

โซ่พลาสติก TSUBAKI Plastic Modular Chain WT3005-K WT3005-K42-LFG

โซ่พลาสติก TSUBAKI Plastic Modular Chain WT3005-K WT3005-K42-LFG

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

TSUBAKI

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
4,154.00 ฿
4,154.00 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด โซ่พลาสติก TSUBAKI Plastic Modular Chain WT3005-K WT3005-K42-LFG

TSUBAKI Plastic Modular Chain WT3005-K เป็นโซลูชั่นที่ยอดเยี่ยมสำหรับอุตสาหกรรมที่ต้องการ ระบบลำเลียงพลาสติก หน้ากว้างสำหรับการจัดการวัสดุจำนวนมาก โดยมีจุดเด่นเพิ่มเติมคือความสามารถในการ ขับเคลื่อนร่วมแกนกับ WT1500 Series ทำให้การออกแบบระบบมีความยืดหยุ่นมากขึ้น และยังคงมีน้ำหนักเบา จัดการง่าย หากคุณกำลังมองหา โซ่โมดูล่าพลาสติก คุณภาพสูงสำหรับการจัดการวัสดุจำนวนมากที่สามารถใช้งานร่วมกับระบบขับเคลื่อนของ WT1500 Series ได้ TSUBAKI WT3005-K คือคำตอบ

คุณสมบัติ

โซ่พลาสติก TSUBAKI Plastic Modular Chain WT3005-K: หน้ากว้างพิเศษ ลำเลียงจำนวนมาก ขับเคลื่อนร่วมแกนกับ WT1500 น้ำหนักเบา

TSUBAKI Plastic Modular Chain รุ่น WT3005-K เป็นโซ่ลำเลียงพลาสติกที่ออกแบบมาสำหรับการจัดการวัสดุจำนวนมาก (Mass Handling) ด้วยโครงสร้างหน้ากว้างพิเศษที่เกิดจากการผสมผสานระหว่างโมดูลกว้างและโมดูลแคบในการจัดเรียงแบบก่ออิฐ (Brick-Layered Array) เช่นเดียวกับรุ่นอื่นๆ ในกลุ่ม Mass Handling ของ Tsubaki แต่มีจุดเด่นเพิ่มเติมคือ ระยะพิตช์ 30 มม. ทำให้สามารถ ขับเคลื่อนร่วมแกน (Coaxially Drive) กับโซ่ในรุ่น WT1500 Series ได้ และยังคงมีคุณสมบัติเด่นในด้านน้ำหนักเบาและการจัดการที่ง่าย

คุณสมบัติเด่นของ TSUBAKI Plastic Modular Chain WT3005-K:

  • การจัดการวัสดุจำนวนมาก (Mass Handling): โครงสร้าง หน้ากว้างพิเศษ จากการรวมกันของ โมดูลกว้าง และ โมดูลแคบ ในการจัดเรียงแบบ ก่ออิฐ (Brick-Layered Array) ช่วยให้สามารถลำเลียง วัสดุจำนวนมาก ได้อย่างมั่นคงและมีประสิทธิภาพ เหมาะสำหรับอุตสาหกรรมที่มีปริมาณการผลิตสูง
  • ขับเคลื่อนร่วมแกนกับ WT1500 Series ได้: ด้วย ระยะพิตช์ 30 มม. ทำให้ โซ่ลำเลียงพลาสติก WT3005-K สามารถ ขับเคลื่อนร่วมแกน (Coaxially Drive) กับโซ่ในรุ่น WT1500 Series ได้ ช่วยให้การออกแบบระบบลำเลียงมีความยืดหยุ่นมากขึ้น และสามารถใช้ชุดขับเคลื่อนร่วมกันได้ในบางกรณี
  • น้ำหนักเบาและง่ายต่อการจัดการ: ผลิตจาก พลาสติกทั้งหมด (All Plastic-Made Chain) ทำให้ โซ่ลำเลียง WT3005-K มี น้ำหนักเบา และ ง่ายต่อการจัดการ ในการติดตั้ง บำรุงรักษา และทำความสะอาด ช่วยลดภาระในการทำงานและประหยัดเวลา

ประโยชน์ที่ได้รับจากการใช้ TSUBAKI Plastic Modular Chain WT3005-K:

  • ประสิทธิภาพในการจัดการวัสดุจำนวนมาก: รองรับการผลิตที่มีปริมาณสูง
  • ความยืดหยุ่นในการออกแบบระบบขับเคลื่อน: สามารถขับเคลื่อนร่วมแกนกับ WT1500 Series ได้
  • น้ำหนักเบาและการจัดการที่ง่าย: สะดวกในการติดตั้งและบำรุงรักษา
  • ความทนทานและอายุการใช้งานยาวนาน: ตามมาตรฐานผลิตภัณฑ์ TSUBAKI

Standard Chain

Material Standard Low friction/Wear resistant Advanced low friction/Wear resistant Low friction
Material mark - / B / BL LFW / LFG / LFB / CB ALF NLF / WR
Link color Gray / Blue / Sky blue White / Green / Brown / Blue Light blue Dark gray / Dark green
Max. allowable load kN/m {kgf/m} 10.5{1070} 10.5{1070} 10.5{1070} 10.5{1070}
Chain mass kg/m2 6.3 6.3 6.3 6.3
Max. allowable speed m/min (With lube) 50 50 50 50
Max. allowable speed m/min (No lube) 50 50 50 50
Operating temperature range °C –20 to (60)80 –20 to (60)80 –20 to (60)80 –20 to (60)80
Pin material Special engineering plastic Special engineering plastic Special engineering plastic Special engineering plastic
Slide plug material Polyacetal Polyacetal Polyacetal Polyacetal
Slide plug color Yellow Yellow Yellow Yellow
Available △ / △ / △ △ /○ Note: 5 / △ ○ Note: 5 ○ Note: 5 / △

High-Function Chain

Material Low friction/ Wear resistant Electroconductive Antibacterial/Mold resistant Electrostatic preventive Middle friction Ultraviolet resistant
Material mark HG E MWS SE MF UVR
Link color Navy blue Black Cream Gray Yellow Light gray
Max. allowable load kN/m {kgf/m} 10.5{1070} 8.0{816} 10.5{1070} 10.5{1070} 7.8{796} 10.5{1070}
Chain mass 6.3 6.3 6.3 6.3 6.3 6.3
Max. allowable speed m/min (With lube) 50 50 50 - 50
Max. allowable speed m/min (No lube) 50 50 50 50 50
Operating temperature range °C –20 to (60) 80 –20 to (60)80 –20 to (60)80 –20 to (60)80 –20 to 80 –20 to (60) 80
Pin material Special engineering plastic Special engineering plastic Special engineering plastic Special engineering plastic Special engineering plastic Special engineering plastic
Slide plug materia Polyacetal Polyacetal Polyacetal Polyacetal Polyacetal Polyacetal
Slide plug color Yellow Yellow Yellow Yellow Yellow Yellow
Available ○ △ △ △ △ △

หมายเหตุ

  • 1. “〇”: ผลิตภัณฑ์สั่งทำ “△”: ผลิตภัณฑ์สั่งทำ (RFQ) ไม่สามารถใช้ได้กับวัสดุโซ่ชนิดอื่นที่ไม่ได้ระบุไว้ในตารางวัสดุโซ่ด้านบน
  • 2. โหลดสูงสุดที่อนุญาตคือค่าที่ระบุสำหรับอุณหภูมิปกติ (20°C) เมื่อโหลดถูกนำไปใช้ทั่วพื้นผิวของโซ่ในทิศทางตามความกว้าง ค่าจะแตกต่างกันไปขึ้นอยู่กับเงื่อนไขการใช้งาน (อุณหภูมิ ความเร็ว ฯลฯ) โปรดดูแผนภาพโหลดของโซ่ โหลดสูงสุดที่อนุญาตที่แสดงในตารางวัสดุโซ่ด้านบน
  • 3. อุณหภูมิการทำงานของ (ค่าในวงเล็บ) คือสำหรับสภาวะเปียกชื้น
  • 4. จำนวนข้อต่อต่อหน่วย (ความกว้างของโซ่): 200 (K03 ถึง 18), 100 (K21 ถึง 36), 70 (K39 ถึง 48), 50 (K51 ถึง 72), 40 (มากกว่า K75)
  • 5. โซ่ที่มีความกว้าง 1,600.2 มม. (K63) ถึง 1,828.8 มม. (K72) ถือเป็น “△”: สินค้าสั่งทำ (RFQ)

Tsubaki Model Table

ความกว้างของโซ่ X โซ่ชนิด Low friction/Wear resistant LFG
76.2 WT3005-K03-LFG
152.4 WT3005-K06-LFG
228.6 WT3005-K09-LFG
304.8 WT3005-K12-LFG
381 WT3005-K15-LFG
457.2 WT3005-K18-LFG
533.4 WT3005-K21-LFG
609.6 WT3005-K24-LFG
685.8 WT3005-K27-LFG
762 WT3005-K30-LFG
838.2 WT3005-K33-LFG
914.4 WT3005-K36-LFG
990.6 WT3005-K39-LFG
1066.8 WT3005-K42-LFG
1143 WT3005-K45-LFG
1219.2 WT3005-K48-LFG
1295.4 WT3005-K51-LFG
1371.6 WT3005-K54-LFG
1447.8 WT3005-K57-LFG
1524 WT3005-K60-LFG
1600.2 WT3005-K63-LFG
1676.4 WT3005-K66-LFG
1752.6 WT3005-K69-LFG
1828.8 WT3005-K72-LFG

หมายเหตุ

  • 1. ความกว้างมาตรฐานที่กำหนดจะเพิ่มขึ้นทีละ 3 นิ้ว (76.2 มม.) ความกว้างที่กำหนดเองหรือความกว้างที่กว้างกว่า 1,828.8 มม. ติดต่อตัวแทน Tsubaki สำหรับข้อมูลเพิ่มเติม
  • 2. ความกว้างของโซ่ X คือความกว้างที่กำหนดและความกว้างจริงของโซ่มาตรฐานที่ระบุไว้ในตารางวัสดุโซ่ทางด้านซ้ายคือประมาณ -0.6% (ที่อุณหภูมิแวดล้อม 20°C) ความกว้าง จะขยายหรือหดตัวเนื่องจากการเปลี่ยนแปลงของอุณหภูมิ อัตราส่วนของการขยายและหดตัวของโซ่มาตรฐานที่ระบุไว้ในตารางวัสดุโซ่ทางด้านซ้ายซึ่งจะได้รับผลกระทบจาก อุณหภูมิแวดล้อมคือ 0.00012/°C ที่อุณหภูมิ 20°C
  • 3. ต้องใช้โซ่ที่มีความกว้างแคบกว่า 1,828.8 มม. เมื่ออุณหภูมิแวดล้อมสูงกว่า 40°C ความกว้างของโซ่ที่มากกว่า 1,828.8 มม. จะสามารถใช้ได้ภายใต้ 80% ของความตึงสูงสุดของโซ่ในกรณีที่เปลี่ยนหมุดด้วยหมุดที่ทำจากโพลีโพรพีลีน
