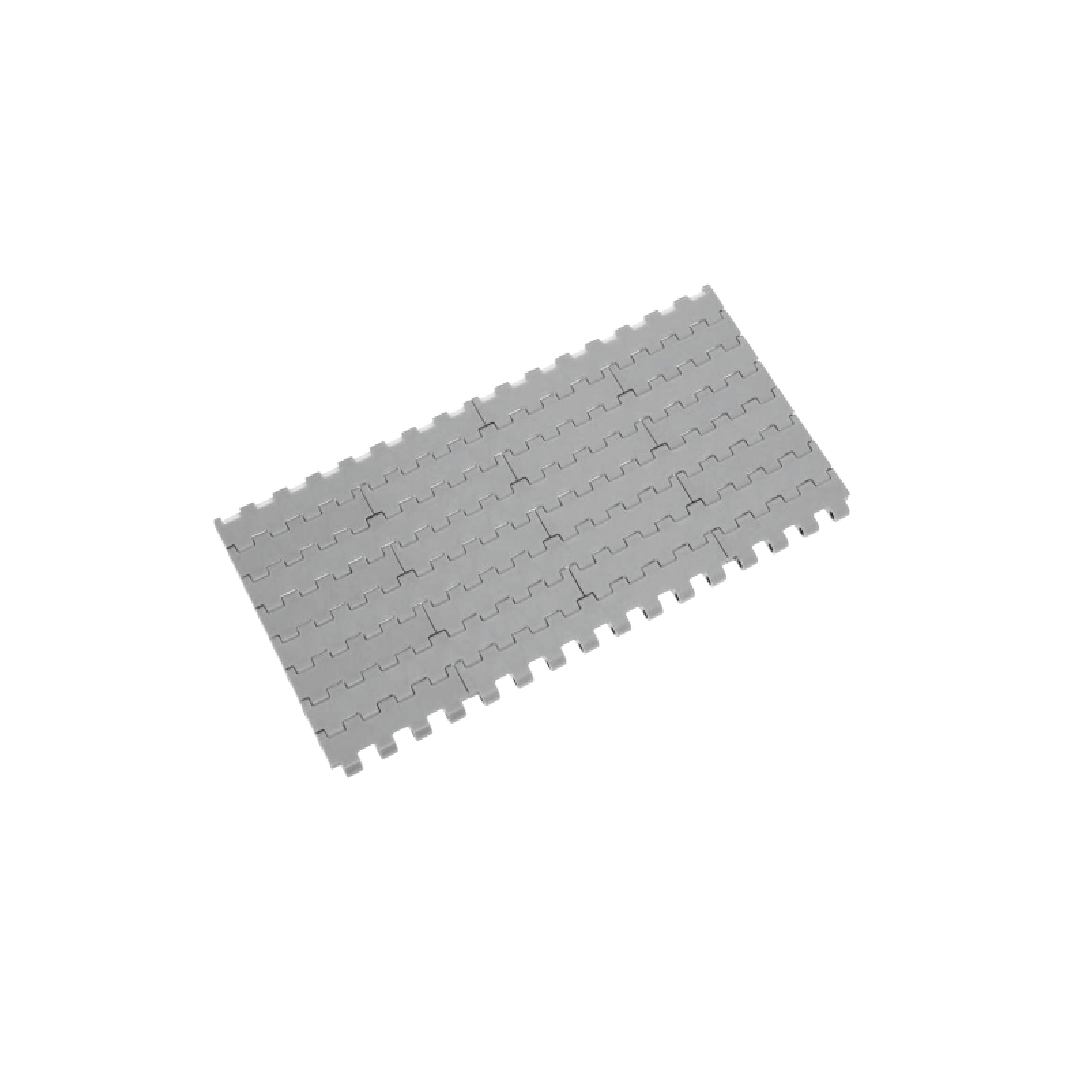

โซ่พลาสติก TSUBAKI Plastic Modular Chain BTC32 BTC6-8382-LFB

โซ่พลาสติก TSUBAKI Plastic Modular Chain BTC32 BTC6-8382-LFB

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

TSUBAKI

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
4,372.00 ฿
4,372.00 ฿
ลดราคา ขายหมดแล้ว

รายละเอียด โซ่พลาสติก TSUBAKI Plastic Modular Chain BTC32 BTC6-8382-LFB

TSUBAKI Plastic Modular Chain BTC61 เป็นโซลูชั่นที่ยอดเยี่ยมสำหรับอุตสาหกรรมที่ต้องการ ระบบลำเลียงพลาสติก ที่มีหน้ากว้างสำหรับการจัดการวัสดุจำนวนมาก และยังสามารถลำเลียงภาชนะขนาดเล็กและน้ำหนักเบาได้อย่างมีประสิทธิภาพ ด้วยคุณสมบัติเด่นในด้านน้ำหนักเบาและการจัดการที่ง่าย ทำให้เป็นตัวเลือกที่น่าสนใจสำหรับ ระบบลำเลียง ที่ต้องการความแข็งแรงและสะดวกในการใช้งาน หากคุณกำลังมองหา โซ่โมดูล่าพลาสติก คุณภาพสูงสำหรับการจัดการวัสดุและภาชนะขนาดเล็ก โดยมีระยะพิตช์ที่ 19.05 มม. TSUBAKI BTC61 คือคำตอบ

คุณสมบัติ

โซ่พลาสติก TSUBAKI Plastic Modular Chain BTC61: หน้ากว้างพิเศษ ลำเลียงจำนวนมาก น้ำหนักเบา จัดการง่าย

TSUBAKI Plastic Modular Chain รุ่น BTC61 เป็นโซ่ลำเลียงพลาสติกที่ออกแบบมาสำหรับการจัดการวัสดุจำนวนมาก (Mass Handling) ด้วยโครงสร้างหน้ากว้างที่เกิดจากการผสมผสานระหว่างโมดูลกว้างและโมดูลแคบในการจัดเรียงแบบก่ออิฐ (Brick-Layered Array) เช่นเดียวกับรุ่น WT1505-K และ WT1505GTO-K แต่มีระยะพิตช์ที่ 19.05 มม. ทำให้เหมาะสำหรับการลำเลียงภาชนะขนาดเล็กและน้ำหนักเบาด้วยเช่นกัน และยังคงมีคุณสมบัติเด่นในด้านน้ำหนักเบาและการจัดการที่ง่าย

คุณสมบัติเด่นของ TSUBAKI Plastic Modular Chain BTC61:

  • การจัดการวัสดุจำนวนมาก (Mass Handling): โครงสร้าง หน้ากว้างพิเศษ จากการรวมกันของ โมดูลกว้าง และ โมดูลแคบ ในการจัดเรียงแบบ ก่ออิฐ (Brick-Layered Array) ช่วยให้สามารถลำเลียง วัสดุจำนวนมาก ได้อย่างมั่นคงและมีประสิทธิภาพ เหมาะสำหรับอุตสาหกรรมที่มีปริมาณการผลิตสูง
  • ระยะพิตช์ 19.05 มม.: ด้วย ระยะพิตช์ 19.05 มม. ทำให้ โซ่ลำเลียงพลาสติก BTC61 เหมาะสำหรับการลำเลียง ภาชนะขนาดเล็ก และ น้ำหนักเบา ได้อย่างราบรื่นและมั่นคง โดยระยะพิตช์ที่ใหญ่ขึ้นเล็กน้อยอาจเหมาะสำหรับผลิตภัณฑ์ที่มีขนาดใหญ่ขึ้นเล็กน้อยเมื่อเทียบกับรุ่นที่มีระยะพิตช์ 15 มม.
  • น้ำหนักเบาและง่ายต่อการจัดการ: ผลิตจาก พลาสติกทั้งหมด (All Plastic-Made Chain) ทำให้ โซ่ลำเลียง BTC61 มี น้ำหนักเบา และ ง่ายต่อการจัดการ ในการติดตั้ง บำรุงรักษา และทำความสะอาด ช่วยลดภาระในการทำงานและประหยัดเวลา

ประโยชน์ที่ได้รับจากการใช้ TSUBAKI Plastic Modular Chain BTC61:

  • ประสิทธิภาพในการจัดการวัสดุจำนวนมาก: รองรับการผลิตที่มีปริมาณสูง
  • การลำเลียงภาชนะขนาดเล็กและน้ำหนักเบาอย่างมีเสถียรภาพ: ลดความเสียหายของสินค้า
  • น้ำหนักเบาและการจัดการที่ง่าย: สะดวกในการติดตั้งและบำรุงรักษา
  • ความทนทานและอายุการใช้งานยาวนาน: ตามมาตรฐานผลิตภัณฑ์ TSUBAKI

Standard Chain

Material Standard Low friction/Wear resistant Advanced low friction/Wear resistant Low friction
Material mark -/ B / BL LFW / LFG / LFB ALF LFW / WR
Link color Gray Blue Sky blue Dark gray / Dark green
Max. allowable load kN/m (kgf/m) 12.8{1300} 12.8{1300} 12.8{1300} 12.8 (1300)
Chain mass kg/m² 6.56 6.56 6.56 6.56
Max. allowable speed m/min (With lube) 50 50 50 50
Max. allowable speed m/min (No lube) 50 50 50 50
Operating temperature range °C –20 to (60)80 –20 to (60)80 –20 to (60)80 -20 to (60) 80
Pin material Special engineering plastic Special engineering plastic Special engineering plastic Special engineering plastic
Snap attachment material Polyacetal Polyacetal Polyacetal Polyacetal
Snap attachment color White White White White
Available △ △ △ △

High-Function Chain

Material Heat resistantHigh speed Low friction/ Wear resistan High temperature Freezer Electroconductive Impact resistant Antibacterial/ Mold resistant Electrostatic preventive Middle friction Ultraviolet resistant
สัญลักษณ์วัสดุ KV150/KV250 HG HTW L E DIA /DIY MWS SE MF UVR
สีข้อต่อ Black Navy blue White White Black Cream /Green Cream Gray Yellow Light gray
แรงดึงสูงสุดที่ยอมรับได้ kN/m (kgf/m) 12.8{1300} 12.8{1300} 5.1 {520} 4.22 {430} 9.0 {910} 9.8 {1000} 12.8{1300} 12.8{1300} 9.5 {962} 12.8 {1300}
มวลของโซ่ kg/m² 13.12 6.56 4.4 4.5 6.56 5.25/ 8.55 6.56 6.56 6.56 6.56
ความเร็วสูงสุดที่ยอมรับได้ m/min (มีสารหล่อลื่น) -/50 50 50 15 50 -/50 50 50 50 -
ความเร็วสูงสุดที่ยอมรับได้ m/min (ไม่มีสารหล่อลื่น) 50 50 50 15 50 50 50 50 50 50
ช่วงอุณหภูมิใช้งาน °C -20 ถึง 150 –20 – (60)80 5 to 105 –70 to 60 –20 to (60)80 –20 to 80 –20 to (60)80 –20 to (60)80 –20 to 80 –20 to (60)80
วัสดุสลัก SUS304 Special engineering plastic Polypropylen Polypropylene Polyethylene Special engineering plastic Special engineering plastic Special engineering plastic Special engineering plastic Special engineering plastic
วัสดุปลั๊ก Special engineering plastic Polyaceta Special engineering plastic Polyethylene Polyacetal Polyacetal Polyacetal Polyacetal Polyacetal Polyacetal
สีปลั๊ก Beige White Beige Red White White White White White White
พร้อมใช้งาน ○ ○ △ ○ △ △ △ △ △ △

หมายเหตุ

  • 1. “〇“: ผลิตภัณฑ์สั่งทำ “△“: ผลิตภัณฑ์สั่งทำ (RFQ) ไม่สามารถใช้ได้กับวัสดุโซ่ชนิดอื่นที่ไม่ได้ระบุไว้ในตารางวัสดุโซ่ด้านบน
  • 2. โหลดสูงสุดที่อนุญาตคือค่าที่ระบุสำหรับอุณหภูมิปกติ (20°C) เมื่อโหลดถูกใช้กับพื้นผิวทั้งหมดของโซ่ในทิศทางตามความกว้างอย่างสม่ำเสมอ ค่าจะแตกต่างกันไปขึ้นอยู่กับเงื่อนไขการใช้งาน (อุณหภูมิ ความเร็ว ฯลฯ) โปรดดูแผนภาพโหลดของโซ่ โหลดสูงสุดที่อนุญาตซึ่งแสดงในตารางวัสดุโซ่ด้านบน ระบุเป็นหน่วยความกว้างของโซ่ 1 ม. คำนวณโหลดสูงสุดที่อนุญาตของโซ่ที่จะตรวจสอบโดยคูณค่าสูงสุดต่อเมตรด้วยความกว้าง X
  • 3. อุณหภูมิการทำงานของ (ค่าในวงเล็บ) คือสำหรับสภาพเปียก ผลิตภัณฑ์นี้สามารถใช้งานได้ในสภาพเปียกที่อุณหภูมิ 60 ถึง 80°C หากเปลี่ยนวัสดุหมุดเป็นสแตนเลส ในกรณีนี้ ความยาวเริ่มต้นของโซ่จะเพิ่มขึ้นประมาณ 1% และมวลโดยประมาณของโซ่จะเท่ากับของซีรีส์ KV250
  • 4. ผิวสำเร็จของโมดูลได้รับการเปลี่ยนแปลงจากผิวสำเร็จแบบกระจกเป็นผิวสำเร็จแบบมีลวดลายตั้งแต่เดือนตุลาคม 2013 (ยกเว้นซีรีส์ DIA/DIY, KV, LTW)
  • 5. จำนวนลิงก์ต่อหน่วย: 54

Tsubaki Model Table

ความกว้างของโซ่ X โซ่ชนิด Low friction/Wear resistant LFB
76.2 BTC6-762-LFB
152.4 BTC6-1524-LFB
228.6 BTC6-2286-LFB
304.8 BTC6-3048-LFB
381 BTC6-3810-LFB
457.2 BTC6-4572-LFB
533.4 BTC6-5334-LFB
609.6 BTC6-6096-LFB
685.8 BTC6-6858-LFB
762 BTC6-7620-LFB
838.2 BTC6-8382-LFB
914.4 BTC6-9144-LFB
990.6 BTC6-9906-LFB
1066.8 BTC6-10668-LFB
1143 BTC6-11430-LF

หมายเหตุ

  • 1. ความกว้างมาตรฐานที่กำหนดจะเพิ่มขึ้นทีละ 76.2 มม. ความกว้างที่กำหนดเองหรือความกว้างที่กว้างกว่า 1,143 มม. ติดต่อตัวแทน Tsubaki สำหรับข้อมูลเพิ่มเติม
  • 2. ความกว้างของโซ่ X คือความกว้างที่กำหนดและความกว้างจริงอยู่ที่ประมาณ -0.3% (ที่อุณหภูมิแวดล้อม 20°C) สำหรับโซ่มาตรฐานที่ระบุไว้ในตารางวัสดุโซ่ทางด้านซ้าย ความกว้างจะขยายหรือหดตัวเนื่องจากการเปลี่ยนแปลงอุณหภูมิ อัตราส่วนของทั้งการขยายและหดตัวที่จะได้รับผลกระทบจากอุณหภูมิแวดล้อมของโซ่มาตรฐานที่ระบุไว้ในตารางวัสดุโซ่ทางด้านซ้ายคือ 0.00012/°C และ 0.00011/°C สำหรับซีรีส์ HTW ที่อุณหภูมิพื้นฐาน 20°C
  • 3. ต้องใช้โซ่ที่มีความกว้างแคบกว่า 1,143 มม. เมื่ออุณหภูมิแวดล้อมสูงกว่า 40°C ความกว้างของโซ่ที่กว้างกว่า 1,143 มม. จะสามารถใช้ได้ภายใต้ 80% ของความตึงสูงสุดของโซ่ในกรณีที่ต้องเปลี่ยนหมุดด้วยหมุดที่ทำจากโพลีโพรพีลีน

ข้อมูลจำเพราะ

เอกสารข้อมูล

โซ่พลาสติก TSUBAKI Plastic Modular Chain BTC32 BTC6-8382-LFB Data Sheet
