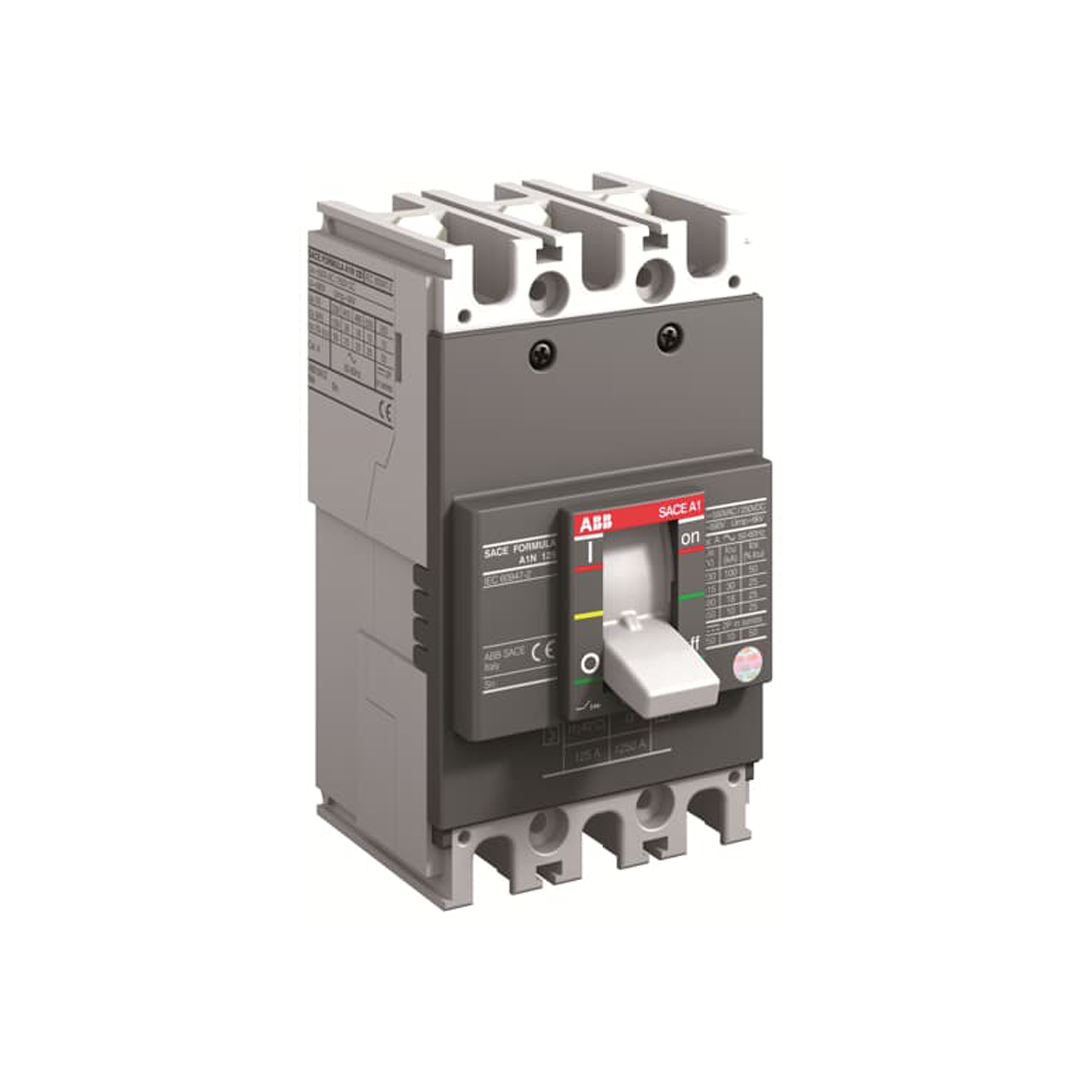

เบรกเกอร์ ABB MCCB รุ่น Formula ขนาดเฟรม 125A ปรับกระแสไม่ได้ รหัสสินค้า A1B 3P 100A 18KA

พบกับความสมบูรณ์แบบในการป้องกันวงจรไฟฟ้าด้วย ABB ซีรีส์ Formula รหัส A1B 3P 100A 18KA ที่ถูกสร้างสรรค์มาเพื่อตอบโจทย์งานระบบไฟฟ้าที่ต้องการความน่าเชื่อถือระดับสูง ด้วยพิกัดกระแส 100 แอมป์แบบกลไกคงที่ (Fixed Type) อุปกรณ์จึงพร้อมทำงานทันทีโดยไม่ต้องผ่านกระบวนการเซ็ตค่าที่ซับซ้อน ช่วยขจัดความผิดพลาดจากมนุษย์ให้เป็นศูนย์ ตัวเบรกเกอร์ทนกระแสไฟลัดวงจรได้ 18 กิโลแอมป์ ในโครงสร้างเฟรม 125A กะทัดรัด แบรนด์เอบีบีให้ความสำคัญกับความปลอดภัยเชิงลึกด้วยการออกแบบช่องระบายก๊าซอาร์คที่เหนือชั้น ทำให้ตัดไฟได้เฉียบขาดและปลอดภัยในเสี้ยววินาที

คุณสมบัติ

• กระแสพิกัด 100 แอมป์ เติมเต็มความต้องการจ่ายไฟรวมสำหรับตู้โหลดเซ็นเตอร์ประจำชั้นของอาคารสำนักงานขนาดกลางได้อย่างดี
• พิกัด Icu สูง 18 กิโลแอมแปร์ ทำหน้าที่เป็นกำแพงด่านสำคัญในการจำกัดขอบเขตความเสียหายของระบบเมื่อเกิดการชอร์ตเซอร์กิต
• ชุดอุปกรณ์ช่องดับอาร์ค (Arc chute) ผลิตจากแผ่นเหล็กคุณภาพสูงเรียงซ้อนกัน ดึงและแยกเส้นอาร์คให้ดับสนิทในเสี้ยววินาที
• การออกแบบวงจรทนต่อสภาพแวดล้อมที่มีการรบกวนทางคลื่นแม่เหล็กไฟฟ้า (EMC) สูงได้อย่างไร้ปัญหาและไม่ตัดวงจรผิดพลาด
• รหัสคลาส A1B ยืนยันถึงระดับประสิทธิภาพกระแสชอร์ตเซอร์กิตที่เหนือกว่า ตอบโจทย์โปรเจกต์งานที่ต้องการสเปคความปลอดภัยเข้มงวด

ข้อมูลจำเพาะ

• ประเภทผลิตภัณฑ์และตระกูล: เบรกเกอร์ MCCB แบรนด์ ABB ตระกูล Formula (รุ่นย่อย A1B) ชนิดทริปยูนิตแบบฟิกซ์ ปรับตั้งกระแสไม่ได้
• ขนาดพิกัดเฟรม (AF): 125A
• จำนวนขั้วไฟฟ้า (Poles): 3 โพล (3P)
• พิกัดนำกระแสใช้งาน (In): 100A
• พิกัดทนกระแสลัดวงจรสูงสุด (Icu): 18KA

In	I3	B(18ka)
100	1000	066707

ข้อมูลทางเทคนิค

• รหัสสินค้าเฉพาะเจาะจง: สวิตช์ตัดตอนอัตโนมัติ ABB โมเดล Formula รหัส A1B 3P 100A 18KA
• พิกัดกระแสใช้งาน (In): ออกแบบรองรับการนำกระแสไฟฟ้าพิกัดสูงสุดที่ 100A
• พิกัดทนกระแสลัดวงจร (Icu): ทนกระแสตัดลัดวงจรสูงสุดได้ที่ 18KA (เฉพาะสำหรับโมเดล A1B)
• ขนาดโครงสร้างเฟรม (AF) และขั้ว: ชนิดเฟรม 125A โครงสร้าง 3P แบบฟิกซ์ (Fixed) ปรับตั้งค่ากระแสไม่ได้
• กลุ่มซีรีส์การใช้งาน: ผลิตภัณฑ์ MCCB ตระกูล Formula จาก ABB รุ่นสเปค 100A / 18KA

เอกสารข้อมูล

เบรกเกอร์ ABB MCCB รุ่น Formula ขนาดเฟรม 125A ปรับกระแสไม่ได้ รหัสสินค้า A1B 3P 100A 18KA Data Sheet
