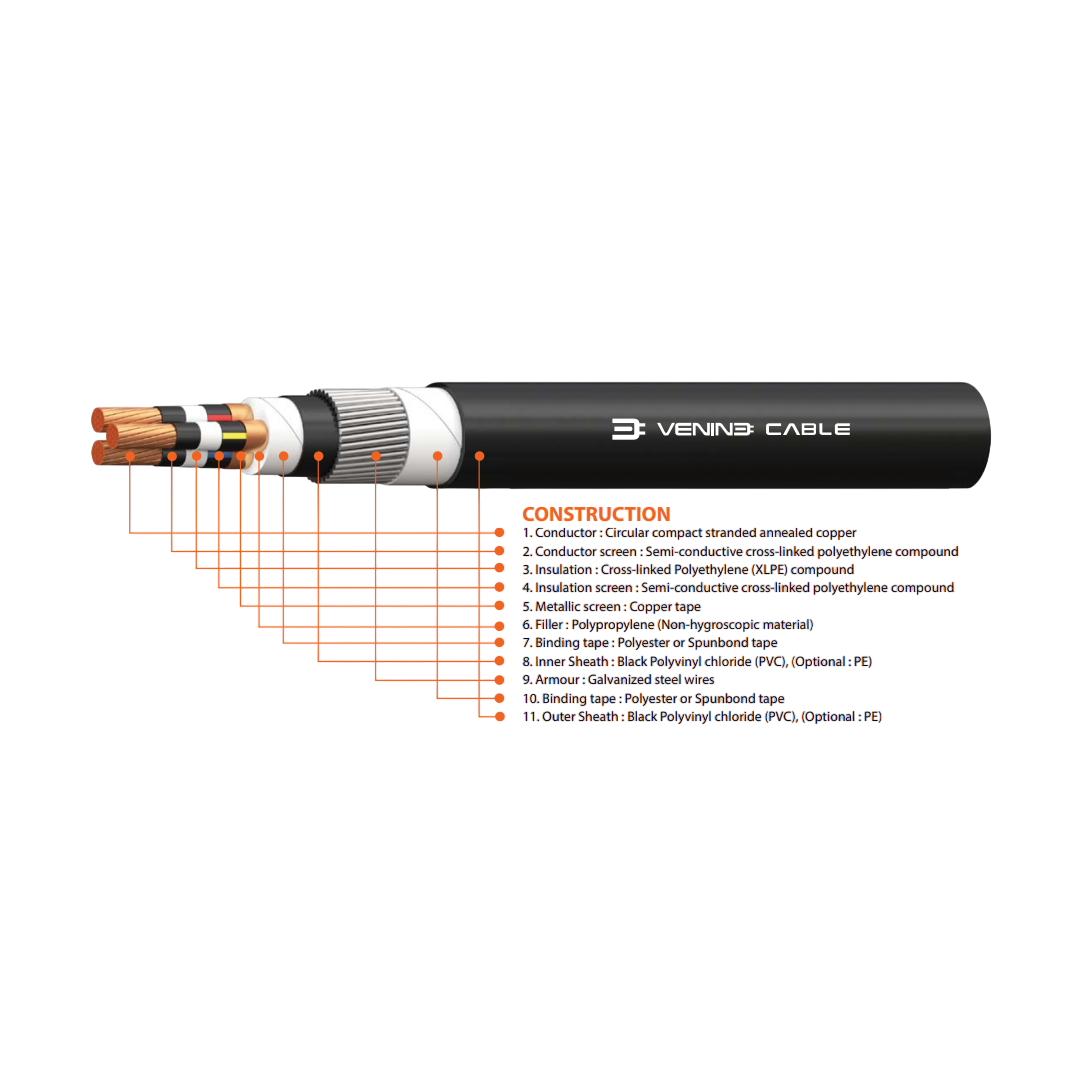

สายไฟ VENINE รุ่น 6/10(12) kV CV-SWA พื้นที่หน้าตัด 150 จำนวนแกน 3 จำนวนเส้นลวด 18
สายไฟ VENINE รุ่น 6/10(12) kV CV-SWA พื้นที่หน้าตัด 150 จำนวนแกน 3 จำนวนเส้นลวด 18
VENINE
กรุณาตรวจสอบสต็อกก่อนชำระเงินราคาปกติ
10,201.84 ฿
ราคาปกติ
ราคาโปรโมชัน
10,201.84 ฿
ราคาต่อหน่วย
ต่อ
ไม่สามารถโหลดความพร้อมในการรับสินค้าด้วยตนเองได้
รายละเอียด สายไฟ VENINE รุ่น 6/10(12) kV CV-SWA พื้นที่หน้าตัด 150 จำนวนแกน 3 จำนวนเส้นลวด 18
VENINE คือหนึ่งในแบรนด์สายไฟฟ้าชั้นนำของประเทศไทยที่ได้รับความไว้วางใจจากทั้งผู้ใช้ทั่วไป ผู้รับเหมา และอุตสาหกรรมต่างๆ มาอย่างยาวนาน ด้วยความมุ่งมั่นในการพัฒนาเทคโนโลยีการผลิตและควบคุมคุณภาพในทุกขั้นตอน สายไฟ VENINE จึงเป็นตัวเลือกที่ตอบโจทย์ทั้งในด้านความปลอดภัย ความทนทาน และความคุ้มค่า สายไฟของ VENINE ถูกผลิตขึ้นภายใต้มาตรฐานสากล เช่น มอก. (มาตรฐานอุตสาหกรรมไทย), IEC (International Electrotechnical Commission) และยังผ่านการรับรองคุณภาพจากห้องปฏิบัติการชั้นนำ
คุณสมบัติ
คุณสมบัติ
คุณสมบัติหลัก
- แรงดันใช้งาน (Voltage Rating): 6/10 kV (แรงดันปกติ)
- แรงดันใช้งาน (Voltage Rating): ทนแรงดันทดสอบสูงสุด 12 kV ตามมาตรฐาน IEC 60502-2
- ตัวนำ (Conductor): ทองแดงตีเกลียว (Stranded Copper Conductor) ตามมาตรฐาน IEC 60228 Class 2
- ตัวนำ (Conductor): ให้การนำไฟฟ้าที่มีประสิทธิภาพสูงและความทนทาน
- ฉนวน (Insulation): XLPE (Cross-linked Polyethylene) ทนความร้อนถึง 90°C ในการใช้งานปกติ และ 250°C ในกรณีลัดวงจร
- ฉนวนคุณภาพสูงช่วยลดการสูญเสียพลังงานและป้องกันการรั่วไหลของกระแสไฟฟ้า
- ชั้นกั้นสนามไฟฟ้า (Semiconducting Screen): มีทั้งชั้นรอบตัวนำและรอบฉนวน เพื่อลดสนามไฟฟ้าในฉนวนและเพิ่มความปลอดภัย
- เกราะหุ้ม (Armour): เกราะลวดเหล็ก SWA (Steel Wire Armour) ให้ความแข็งแรงสูง ทนทานต่อแรงดึงและแรงกดทับ
- เกราะหุ้ม (Armour): เหมาะสำหรับติดตั้งใต้ดินและในพื้นที่ที่มีแรงกระแทก
- เปลือกนอก (Outer Sheath): PVC หรือ PE ทนต่อแสง UV, น้ำ, สารเคมี และความชื้น
การติดตั้งและข้อแนะนำ
- เหมาะสำหรับการฝังดินโดยตรง (Direct Burial) และการติดตั้งในท่อหรือรางวางสาย
- ใช้ในระบบสายส่งแรงดันปานกลางทั้งภายในและภายนอกอาคาร
- สามารถติดตั้งในสภาพแวดล้อมที่มีแรงกลสูง เช่น งานใต้ถนน งานโรงงาน หรือพื้นที่ที่มีการเคลื่อนย้ายหนัก
- รักษารัศมีการดัดโค้งตามที่ผู้ผลิตกำหนด (โดยทั่วไป 15 เท่าของเส้นผ่านศูนย์กลางสาย)
- ตรวจสอบการต่อเกราะเหล็กเข้ากับระบบกราวด์อย่างถูกต้องเพื่อความปลอดภัย
- หลีกเลี่ยงการติดตั้งในบริเวณที่มีสารเคมีกัดกร่อนรุนแรง หากจำเป็นต้องใช้ให้เลือกสายที่มีเปลือกนอกทนสารเคมี
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| พื้นที่หน้าตัด (ตร.มม.) (Cross-sectional area mm²) | 150 |
| จำนวนเส้นลวด (ขั้นต่ำ) (Number of wires (Min.)) | 18 |
| ความหนาของฉนวน (Thickness of insulation) (mm (Nominal)) | 3.4 |
| ความหนาของเปลือกชั้นใน mm (Nominal) | 1.6 |
| เส้นผ่านศูนย์กลางใต้เกราะ mm (Approx.) | 56.5 |
| เส้นผ่านศูนย์กลางของลวดเกราะ mm (Nominal.) | 2.5 |
| ความหนาของเปลือกชั้นนอก mm (Nominal) | 3.1 |
| เส้นผ่านศูนย์กลางรวม (Overall diameter) (Approx.) มม. (mm) | 71 |
| ความต้านทานตัวนำที่อุณหภูมิ 20°C (Conductor resistance at 20°C) (Max.) Ω/กม. (Ω/km) | 0.124 |
| กระแสไฟฟ้าที่รับได้ในอากาศอิสระที่อุณหภูมิแวดล้อม 40°C (in free air at 40°C ambient) แอมแปร์ (A) | 410 |
| กระแสไฟฟ้าที่รับได้ เมื่อฝังดินโดยตรงที่อุณหภูมิ 30°C (direct burial in ground at 30°C) แอมแปร์ (A) | 370 |
| น้ำหนักสายไฟ (Cable weight) กิโลกรัม/กิโลเมตร (kg/km) | 10,200 |
| ความยาวมาตรฐาน (Standard length) เมตร/ม้วน (m/drum) | 200 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ชื่อสาย | VENINE CV-SWA |
| แรงดันพิกัด (Rated Voltage) | 6/10 (12) kV (Phase-to-earth / Phase-to-phase) |
| โครงสร้างสาย (Cable Construction) | |
| • ตัวนำ (Conductor) | ทองแดงตีเกลียว (Stranded Copper – IEC 60228 Class 2) |
| • ฉนวน (Insulation) | XLPE (Cross-linked Polyethylene) |
| • หน้าจอโลหะ (Metallic Screen) | เทปทองแดงหรือสายทองแดงพันรอบ (Copper Tape/Wire Screen) |
| • ปลอกชั้นใน (Inner Sheath) | PVC หรือ PE |
| • เกราะ (Armour) | ลวดเหล็ก (Steel Wire Armour – SWA) สำหรับแรงป้องกันสูง |
| • ปลอกชั้นนอก (Outer Sheath) | PVC สีดำ ทน UV, ความชื้น, สารเคมี และแรงกระแทก |
| จำนวนแกน (Core) | 1 แกน หรือ 3 แกน |
| อุณหภูมิใช้งาน (Max Operating Temp.) | 90°C |
| อุณหภูมิขณะลัดวงจร (Short Circuit Temp.) | 250°C (ไม่เกิน 5 วินาที) |
| มาตรฐานอ้างอิง | IEC 60502-2 |
| การติดตั้ง | ฝังดินโดยตรง, ถาดสายไฟ, ท่อ, ภายนอกอาคาร |
| การใช้งานทั่วไป | โรงงานอุตสาหกรรม, ระบบจำหน่ายไฟฟ้ากลางแจ้ง, สถานีไฟฟ้าย่อย, งานโยธา |
