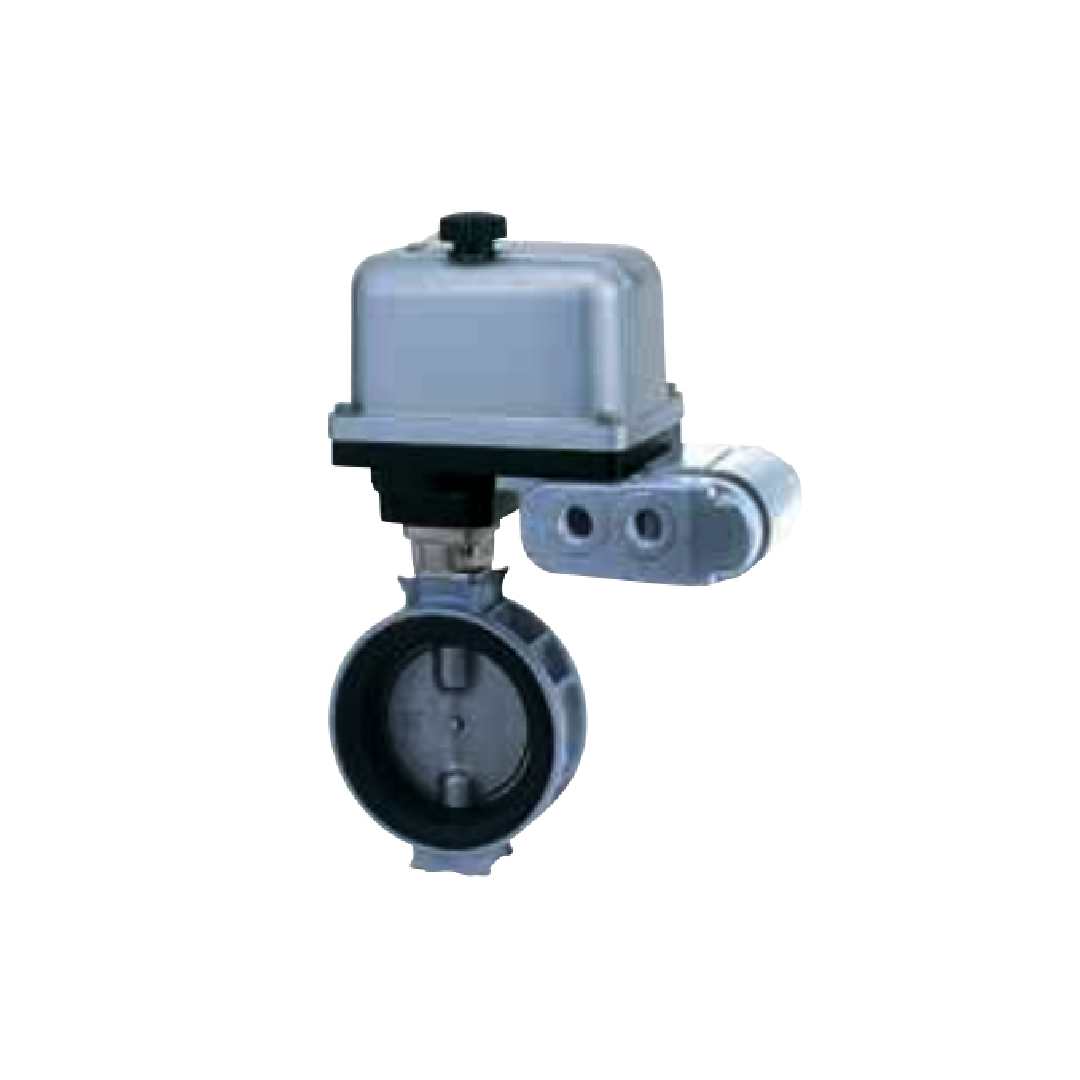

วาล์วปีกผีเสื้อ Kitz Butterfly Valve 12 นิ้ว(300 มม.) EXS -10XJSME Short Neck Type

วาล์วปีกผีเสื้ออะลูมิเนียม Kitz รุ่น XJ butterfly valve ทําหน้าที่ในการควบคุมการไหลของของเหลวในระบบท่อ วาล์วปีกผีเสื้อใช้แผ่นจานหมุนเพื่อเปิดหรือปิดการไหลของของเหลว เมื่อแผ่นจานหมุนตั้งฉากกับท่อ การไหลจะถูกปิดกั้น และเมื่อหมุนขนานกับท่อ การไหลจะเปิดเต็มที่ ทำจากอะลูมิเนียมหล่อขึ้นรูป ทำให้มีน้ำหนักเบาและทนทานเหมาะสำหรับการใช้งานในหลากหลายอุตสาหกรรมที่ต้องการควบคุมการไหลของของเหลวที่มีแรงดันไม่สูงมากนักการออกแบบให้มีน้ำหนักเบาช่วยให้การติดตั้งทำได้ง่ายขึ้น  และเหมาะสำหรับการใช้งานในหลากหลายสถานการณ์ รายละเอียดสินค้าดังต่อไปนี้

ข้อมูลเฉพาะ

Size	12 นิ้ว(300 มม.)
d	295
H	539
H1	263
H2	263
L	78
D	367
C	400
Actuator E	137
Actuator E1	245.5
Actuator E2	73
Actuator W1	188
Actuator W2	132
Actuator H3	153
ประเภท	EXS-4

วัสดุสินค้า

ส่วนประกอบ	Standard materials
ตัวเรือน ( Body )	อะลูมิเนียมหล่อขึ้นรูป / เทียบเท่า ASTM B85-84-383.0
คอ (Neck)	สแตนเลส 304
ก้าน ( Stalk )	(เทียบเท่า ASTM A276 ชนิด 410)
จาน ( Plate )	A351 Gr. CF8M
โอริง ( O-ring )	EPDM
บ่าวาล์วยาง ( Rubber valve seat )	EPDM
ก้านล่าง ( Lower stem )	(เทียบเท่า ASTM A276 ชนิด 410)
ตลับลูกปืน ( Ball bearings )	PTFE เสริมโลหะ (ขนาด 10 นิ้ว และ 12 นิ้ว) โพลีฟีนิลีนซัลไฟด์ (10XJMEA: ขนาด 1½ นิ้ว ถึง 8 นิ้ว) บรอนซ์: CAC401C (PN16XJME: ขนาด 2 นิ้ว ถึง 8 นิ้ว)

หมายเหตุ : ( _ ) *แหล่งพลังงานของการเข้ารหัสแอคชูเอเตอร์ โปรดดูหน้า 1 (เอกสารข้อมูล)
